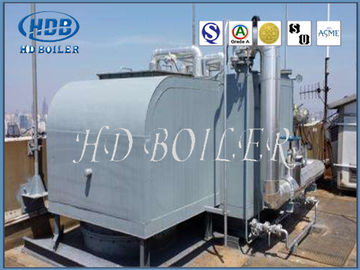

튼튼한 열회수 체계 발전기 자연적으로 회람된 고압

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	HDB
인증:	ASME, SGS, EN, CE, ISO9001
모델 번호:	HRSG 폐열회수보일러

결제 및 배송 조건:

최소 주문 수량:	1개 세트
포장 세부 사항:	항해에 적당한 패킹
배달 시간:	30~50 일
지불 조건:	L/C (신용장), 전신환, 웨스턴 유니온
공급 능력:	달 당 500 톤

접촉

상세 제품 설명

가격:	Negotiable	타입:	자연적인 순환
압력:	고압	상태:	새롭습니다
중량:	주문 제작됩니다	표면 처리:	그리는
하이 라이트:	폐열 회수 보일러 , 산업용 보일러와 환기 복구 증기 발생기

기업을 위한 자연적으로 회람된 고압 HRSG 열회수 증기 발전기

HRSG 생산

위치 istallatition와 투자 비용은 매우 보일러의 조밀한 집합 모양 감소된 때문이. 보일러의 좌우 sidewater 관은 보기 좋은 긍정적인 pessre 조건에서 작동할 수 있는 막 벽 constructure를 사용합니다. boilefurnace 벽은 또한 outdor 배치를 위해 적당한 외부 sield를 비치하고 있습니다.
열전달은 전 우수합니다, 진보된 열파이프 공기 히이터의 사용 때문에. 그것 이외에 asmaller 발자국을 창조하는 소형 사이즈는 입니다. 정면에, 폭발 방지 인 연실이 있어, 보일러 가동의 개량한 안전 그리고 rliabilit를 제공하.

HRSG 특징

석탄 연소에서 풀어 놓인 고열 굴뚝 가스에 의하여 굴뚝을 통해서 폐열 보일러의 입구에 전되고, 그 후에 히이터, 증발기 및 이코노마이저가 흘러 관통합니다. 마지막으로, 그것은 굴뚝을 통해서 대기권으로 출력됩니다. 굴뚝 가스의 온도는 일반적으로 150-180 C.입니다. 고열에서 굴뚝 가스의 온도에 굴뚝 가스 하락의 온도에서 풀어 놓인 열은 물 증기를 만들기 위하여 이용됩니다. 보일러 급식 물은 첫째로 이코노마이저에 들어가고, 물은 이코노마이저에 있는 열을 흡수하고 포화된 온도에 드럼 압력 약간 아래 데우고 드럼을 들어갑니다. 물 후에 드럼에 들어가는 것은 드럼에 있는 포화된 물과 섞입니다, 드럼의 밑에 하강 유로에 따라서 열을 흡수하고 증기를 생성하는 것을 시작하도록 증발기에 들어갑니다. 물의 보통 단지 부분은 증발기에 있는 수증기, 그래서 수증기 물 혼합물 교류가 됩니다. 수증기 물 혼합물은 증발기를 떠나고 수증기 물 별거 장비를 통해서 위 드럼을 들어갑니다. 물은 드럼의 물 공간으로 떨어지고 열과 생성 증기를 흡수하기 위하여 하강하는 관을 들어갑니다. 수증기는 드럼의 상부에서 과열기에 들어가고 과열 수증기로 포화된 수증기를 바꾸기 위하여 열을 흡수합니다. 증기 생산 과정의 3개의 단계에 따르면, 3개의 가열 표면, 즉 이코노마이저, 증발기 및 과열기가 있습니다. 과열 증기가 필요하지 않은 경우에, 포화된 증기만 필요하다, 과열기는 설치될 수 없습니다. 거기 증기를 재가열할 때, 재열기는 추가될 수 있습니다.

HRSG 명세

형태	차원 (M)
Q6.41000-2-1.25
Q33/550-6-1.25	8.08x2.853.7
QC55/530-8-1.0	7x3x5.5
Q50/700-14-1.25/350	16x37.5
FGP320-1.25/320	8.8x6.77x9.7
Q50/954-20-1.6	9.77x7.52x6.73
Q121.5/860-37.8-4.25/343
QC16/850-5-1.6/250	7x3.5x4.5
QC36/650-8-1.25	10xB.5x31

HRSG 일 원리

연료, 가스 및 석탄은 고열 굴뚝 열을 풀어 놓기 위하여 가스를 일으키도록 점화됩니다. 고열 굴뚝 가스는 로에 첫째로 들어가고, 그 후에 정면 연실의 폐열 회복 장치를 들어가고, 그 후에 불꽃 관을 들어가고, 마지막으로 뒤 연실 굴뚝 수로의 폐열 회복 장치를 들어갑니다. 고열 굴뚝 가스는 낮 온도 굴뚝 가스가 되고 굴뚝을 통해서 대기권으로 출력됩니다. 폐열 보일러는 매우 연료 연소에 의해 풀어 놓이기 열의 이용 비율을 개량하기 때문에, 아주 에너지 절약 입니다.

HRSG 모수

시멘트 생산 라인 수용량 t/d		1000년	2500	5000	10000
보일러 인레트 교류 Nm³/h	킬른 (정면)	60000	88000	243000	472000
보일러 인레트 교류 Nm³/h	킬른 (꼬리)	76000	170000	328000	612000
보일러 인레트 가스 temperature℃	킬른 (정면)	370	360	380	390
보일러 인레트 가스 temperature℃	킬른 (꼬리)	360	320~360	330	330
정격 증발 t/h	킬른 (정면)	5.8	7.25	24	50
정격 증발 t/h	킬른 (꼬리)	7.5	10~15.8	20~24.6	35.5
정격 증기 압력 Mpa	킬른 (정면)	1.25	1.25	1.25	1.25
정격 증기 압력 Mpa	킬른 (꼬리)	1.25	1.25	1.25	1.25
정격 증기 temperature℃	킬른 (정면)	340	330	350	360
정격 증기 temperature℃	킬른 (꼬리)	340	300~340	310	310
보일러 구조	킬른 (정면)	수직	수직	수직	수직
보일러 구조	킬른 (꼬리)	수직	수직과 수평한	수직과 수평한	Vertic
