합금에 의하여 그려지는 HRSG 열회수 증기 발전기, 열회수 증기 보일러

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	HDB
인증:	SGS , ASME , ISO9001 , EN , CE
모델 번호:	HRSG 폐열회수보일러

결제 및 배송 조건:

최소 주문 수량:	1개 세트
포장 세부 사항:	항해에 적당한 패킹
배달 시간:	30~50 일
지불 조건:	L/C (신용장),, 웨스턴 유니온인 전신환
공급 능력:	달 당 500 톤

접촉

상세 제품 설명

가격:	Negotiable	용법:	기업과 발전소
압력:	낮은 / 반제품 / 고압	애플리케이션:	난방 / 뜨거운 물
재료:	불순물	표면 처리:	그리는
하이 라이트:	폐열 회수 보일러 , 산업 보일러 및 열회수 증기 발전기

합금에 의하여 그려지는 HRSG 열회수 증기 발전기, 열회수 증기 보일러

제품 Introduction▷

HRSG 열회수 증기 발전기는 드럼, 움직일 수 있는 두건, 로 입 굴뚝으로, 경사했습니다 1개의 단면도 굴뚝, 경사한 2개의 단면도 굴뚝, 끝 1 단면도 굴뚝을, 끝냅니다 2개의 단면도 굴뚝, 먹이는 관 (먹이는 미끄러짐) 여물통, 산소 총구, 질소 물개 장치 및 질소 마개, 맨홀, 차별 압력 및 압력 장치, 굴뚝 지원 및 걸이 이루어져 있습니다.
HRSG는 6개의 순환 반복으로 분할됩니다. 각 순환 반복은 관 및 라이저 관으로 아래로 구성됩니다. 굴뚝 급식 물의 각 단면도는 각 굴뚝의 더 낮은 우두머리로 드럼에서 관을 통해 아래로 소개되고 각 난방 표면을 들어갑니다. 격렬한 표면 후에, 증기는 인레트 우두머리로 생성되고, 드럼으로 라이저에 의해 그 후에 소개됩니다. 각 굴뚝은 플랜지가 붙습니다.

Features▷

석탄을 때는 연소에서 풀어 놓인 고열 굴뚝 가스에 의하여 굴뚝을 통해서 폐열 보일러의 인레트에 보내지고, 그 후에 열교환기, 증발기 및 이코노마이저가, 그리고 굴뚝을 통해서 대기권으로 마지막으로 출력해 흘러 관통합니다.
배기 개스 온도는 일반적으로 150-180 ° C이고, 굴뚝 가스는 고열에서 배기 온도에 온도에 의해 풀어 놓인 열 증기로 물을 돌기 위하여 이용됩니다.
보일러 급식 물은 첫째로 이코노마이저에 들어가고, 물은 드럼에 들어가는 증기 드럼 압력 보다는 더 낮은 포화 온도에 경미하게 일어나기 위하여 이코노마이저에 있는 열을 흡수합니다. 물 후에 드럼에 들어가는 것은 드럼에 있는 포화된 물과 섞입니다, 드럼의 밑에 떨어지는 관은 열을 흡수하고 증기를 생성하는 것을 시작하도록 증발기에 들어갑니다.
물의 보통 단지 부분은 증기로 돕니다, 그래서 증기와 물 혼합물은 증발기에서 흐릅니다. 증기 물 혼합물은 증발기를 떠나고 위 드럼을 들어갑니다.
물은 증기 물 별거 장비로 분리됩니다.
물은 드럼의 물 탱크로 떨어지고 열을 흡수하는 것을 계속하도록 관을 아래로 들어갑니다. 증기는 드럼의 상부에서 과열기에 들어가고 포화된 증기를 만들기 위하여 열을 됩니다 과열 증기가 흡수합니다.
증기 생산 과정의 3개의 단계에 따르면, 포화된 증기만 요구되고, 과열기가 설치되지 않을지도 모르다 과열 증기만 요구되지 않는 경우에, 3개의 가열 표면, 즉 이코노마이저, 증발기 및 과열기. 재연소 장치 증기가 있을 때, 재열기는 추가될 수 있습니다.

작동 Principle▷

연료, 가스 및 석탄은 고열 굴뚝 열을 풀어 놓기 위하여 가스를 일으키도록 점화됩니다.
고열 굴뚝 가스는 로에 첫째로 들어가고, 그 후에 정면 연실의 폐열 회복 장치를 들어가고, 그 후에 불꽃 관을 들어가고, 후방 연실 굴뚝에 있는 마지막으로 폐열 회복 장치를 들어갑니다.
굴뚝 가스는 낮 온도 굴뚝 가스가 되고 굴뚝을 통해서 대기권으로 출력됩니다.
보일러의 이 유형은 폐열 보일러가 연료 연소에 의하여 매우 풀어 놓이기 열의 이용을 증가하기 때문에 아주 에너지 효과 입니다.

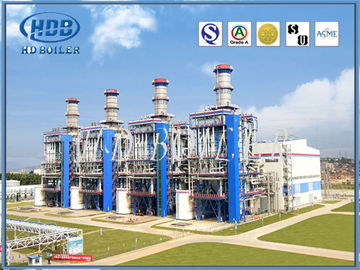

합금에 의하여 그려지는 HRSG 열회수 증기 발전기, 열회수 증기 보일러 0

Parameters▷

시멘트 생산 라인 수용량 t/d		1000년	2500	5000	10000
보일러 인레트 교류 Nm3/h	킬른 (정면)	60000	88000	243000	472000
보일러 인레트 교류 Nm3/h	킬른 (꼬리)	76000	170000	328000	612000
보일러 인레트 가스 temperature℃	킬른 (정면)	370	360	380	390
보일러 인레트 가스 temperature℃	킬른 (꼬리)	360	320~360	330	330
정격 증발 t/h	킬른 (정면)	5.8	7.25	24	50
정격 증발 t/h	킬른 (꼬리)	7.5	10~15.8	20~24.6	35.5
정격 증기 압력 Mpa	킬른 (정면)	1.25	1.25	1.25	1.25
정격 증기 압력 Mpa	킬른 (꼬리)	1.25	1.25	1.25	1.25
정격 증기 temperature℃	킬른 (정면)	340	330	350	360
정격 증기 temperature℃	킬른 (꼬리)	340	300~340	310	310
보일러 구조	킬른 (정면)	수직	수직	수직	수직
보일러 구조	킬른 (꼬리)	수직	수직과 수평한	수직과 수평한	수직

회사 profile▷

합금에 의하여 그려지는 HRSG 열회수 증기 발전기, 열회수 증기 보일러 1

Hua Dong 보일러 Co., 주식 회사는 제조 보일러를 전문화된 하이테크 기업입니다. 이른 1985s에서 설치해, 2개의 제조업의 기초, USD 110,000,000에 도달하는 고정 자산을 가진 이 회사 덮개 400,000 ㎡가 있습니다. 150명의 기술공 및 600명의 암호로 한 용접공을 포함하여 1100명의 직원이 있습니다.
“Hua Dong” 보일러는 실용적인 보일러, HRSG 보일러, 석탄을 때는, 기름 (가스) - 발사되고, 석탄 물 슬러리 발사하고 쓰레기 발사한 증기/온수 보일러, 유기 열매체 보일러, 등 및 보일러 예비 품목 (이코노마이저, 지느러미 붙은 관, 우두머리, 증기 드럼, 과열기, 물 벽면, 공기 예열기, 발전, 열 공급, 화학 공학, 직물, 음식, 종이, 도로건설, 플라스틱, 고무 및 나무 작동 공업에서 널리 이용되는 등 포함합니다, 사이클론 분리기.
Hua Dong는 질 감독, 검사 및 검역의 중국 일반적인 행정이 발행한 급료 A 보일러와 급료 A1&A2 압력 용기를 위한 제조 허가증을 붙듭니다; 또한 그것은 미국 기계공학자 협회가 발행한 “S”와 “U” “NB” 우표를 붙듭니다; 그 사이에, 이 회사는 ISO9001, SO3834의 EN12952 품질 관리 체계의 증명서를 통과했습니다.
