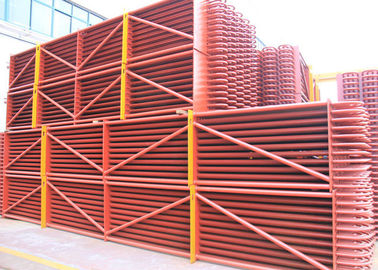

회수 보일러 절약 장치 탄소강 또는 스테인레스 강을 가열시키세요

동력화차와 기업을 위한 높은 열 효율을 가진 강철 보일러 이코노마이저

개요


과열 증기로 가열된 보일러에 있는 급식 물에서 3개의 단계가 있습니다: 급식 물 예열, 증발, 및 과열. 3개의 단계는 3개의 다른 난방 표면에 완성됩니다. 보일러 증기와 물 회로는 3개의 다른 난방 표면 뿐 아니라 그들의 연결 관으로 구성됩니다. 보일러 이코노마이저는 그들중 하나이고, 맞습니다 급식 물을 미리 데우는 장비. 따라서, 보일러 증기와 물 회로에 있는 보일러 일 액체를 위한 저온을 가진 난방 표면입니다. 이 장비를 통과하는 일 액체는 monophasic 물 (비 비등 이코노마이저)입니다.

일 원리

보일러 이코노마이저는 굴뚝 가스 열을 사용하여 급식 물을 가열하는 얼마쯤 열교환기 입니다. 관 외부에서 오는 굴뚝 가스는 관 벽에 열을 통과하는 관다발을 제거하는 직교류 왔다갔다 입니다. 물은 바닥에서 정상에, 그리고 absorts 관 벽에서 열 흐르고 있습니다, 그리고 그것의 온도는 높게 되고 있습니다. 이 방법은 뿐만 아니라 역류 열전달에 금속 소비를 저장할 수 있고, 또한 흐르고 소진하기 위하여 물/증기 뿐 아니라 감소하는 corrusion를 위해 좋습니다. 1개는 먼지 청소를 위해 좀더, 이 방법 잘 작동합니다.

기능

이코노마이저를 사용하는 근원은 굴뚝 가스 낭비자 열을 사용하여 급식 물을 배기 온도를 줄이고 보일러 효율성, 이코노마이저가 지명되는 방법 인 득점방해 연료 소모량을 증가하기 위하여 가열하기 위한 것입니다. 여기에서 사용 보일러 이코노마이저가 증발 난방 표면에 오기 전에, 급식 물 이미 가열되는 경우에, 따라서 열은 증발 난방 표면에 absorted 뿐 아니라 가열 면적은 확실히 줄. 보일러 이코노마이저는 둔 역류입니다. 일 액체 평균 온도는 surnatured 물의 그것 보다는 더 낮, 얇은 벽 및 작은 직경 관의 신청을 위한 여건을 만들기 위하여 강제적인 교류를 적용합니다. 전체적인 구조는 또한 아주 단단합니다. 따라서, 열전달 온도 다름 및 열 전달 계수는 동일한 연기 온도 편차가 있는 대류 증발 관다발에는의 그것 보다는 더 높습니다. 대류 증발 관다발을 대체하는 보일러 이코노마이저는 큰 것에 의하여 금속 소비를 줄일 수 있다 늘이십시오. 더 더 많은 것은, 격렬한 급식 물 드럼을 찌기 위하여 옵니다, 이 방법은 물과 증기 드럼 벽의 온도 차이를 줄일 수 있고, 궁극적으로 증기 드럼의 열 응력을 줄입니다. 상기의 이유 때문에, 지금 이코노마이저는 보일러의 crutial 부분입니다. 따라서 우리는 아래에로 이코노마이저의 기능을 summerize 좋습니다:

1. 연료 저축: 이코노마이저는 보일러의 후방 부속에 둡니다. 이 방법은 연료를 절약하기 위하여 연기와 가스 온도를, 따라서에 줄일 수 있습니다.

2.improve 증기 드럼의 근무 조건: 이코노마이저 때문에, 급식 수온은 증기 드럼에 들어갈 때 증가시킵니다. 그것은 증기 드럼의 근무 조건을 개량하고 서비스 기간을 증가하다 그래야, 급식 물과 증기 드럼 벽 뿐 아니라 증기 드럼 열 응력의 온도 차이를 감소시킵니다.

3.reduce 보일러 제조 원가: 급식 물을 위해 보일러 이코노마이저에서 가열됩니다. 몇몇을의 높 값을 매긴 고열 물 벽면 대체하는 보일러 이코노마이저가 제조 보일러로 비용을 삭감한 대로 저온 예비 품목의 사용.

유형

물자에 따라, 이코노마이저는 강철 관 이코노마이저 및 철 이코노마이저로 분할될 수 있는 경우에. 현재, 대부분의 큰 중간 양 보일러는 널리 고강도와 믿을 수 있는 작동 능력이 있기 때문에, 이코노마이저에게 한 강철 관을 쓰고 충격을 저항할 수 있습니다, 그 사이에 열전달, 작은 구조 및 저가의 좋은 성적이 있습니다. 1개의 약점은 나쁜 corrusion 저항입니다, 그러나 지금 현대 보일러 급식 물은 엄격히 대우됩니다, 그래서 문제는 거의 해결됩니다.

일 액체의 난방 연장에 따라, 이코노마이저가 비 비등 및 비등 유형으로 분할될 수 있는 경우에.

1. 비등 이코노마이저: 출구 수온은 뿐만 아니라 surnatured 온도를 도달할 수 있고, 또한, 비율입니다 총 급식 물의 대략 10-15%, 일 액체에 일어난 다량 교류 저항의 경우에는 20% 이상 기체화된 약간 물을 만들 수 있습니다.

2. 비 비등 이코노마이저: 출구 온도는 주어진 압력하에서 비등점 보다는 더 낮습니다 20-25도.

매체 presssure 보일러의 대부분은 비등 유형 이코노마이저를 이용합니다. 이것은 매체 압력 보일러에 있는 물의 증발열 잠재성 높기 때문입니다, 격렬한 물의 열은 smal 입니다. 따라서 funaces에 있는 불안정한 combusion를 막고 난방 표면에 있는 금속의 증가한 소비를 방지하기 위하여 보일러 이코노마이저에서 기체화될 약간 물을 보내는 것이 필요하기 때문에 너무 낮은 출구 굴뚝 가스 온도에 기인하기 과열기. 더하여, 그것은 이코노마이저의 역할을 하는 것을 도울 수 있습니다.

Superhigh 압력 보일러는 주로 비 비등 유형 이코노마이저를 이용합니다. 이것은 격렬한 물의 열은 더 많은 것을 얻고 있는 그러나 압력이 더 높 때, 증발열 잠재성 줄기 때문입니다, 그래서 로에 있는 너무 기인한으로 출구 및으로 안 고열에와 출구 굴뚝 가스의 난방 표면에 용재로 만들을 방지하기 위하여 물 벽면에서 가열될 약간 물을 보내는 것이 필요합니다. 이렇게 보통 superhigh 압력 보일러는 비 비등 유형 이코노마이저를 이용합니다.

보일러의 모수는 이코노마이저의 어느 유형인지 고려하는 주요 요인. 보일러 모수가 다를 때, 일 액체를 가열하기 위하여 3개의 단계에서 필요로 한 열 흡수의 비율은 효과를 냅니다. 따라서 3개의 가열 표면의 대응 배열은, 너무 변화할 필요가 있습니다. 높은 모수를 가진 대규모 단위에, 그들의 증발 열 흡수는 확실히 큰 가열해, 재가열해 열 흡수, 과열해 증기의 열 흡수는 물의 열 흡수 그러나, 더 적은입니다. 따라서, 비 비등 유형 이코노마이저는 superhigh 압력 단위 보일러를 위한 주요 유형입니다.

명세

품질 관리

1. 충격 시험과 적용되는 물자 정보를 가진 힘 계산 보고.

2. 강철 플레이트, 관 및 전극의 100%NDT (비파괴 검사) 보고

3. 엑스레이, γ 광선 및 액체 침투제 시험 검열보고 (용접 솔기): 전체 보일러의 질을 지키기 위하여

4. 수압 시험 보고: 표준 일 압력 및 안전을 지키십시오
