제품 소개보일러 탄미익 관

공익, 장수를 위한 동력화차 발전소 보일러 핀 관 절약가 부분

공익, 장수를 위한 동력화차 발전소 보일러 핀 관 절약가 부분

공익, 장수를 위한 동력화차 발전소 보일러 핀 관 절약가 부분

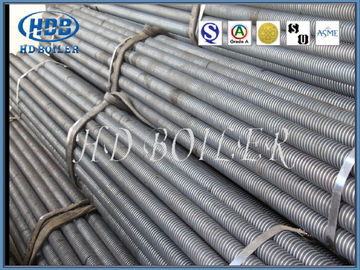

Power Station Plant Boiler Fin Tube Economizer Parts For Utility , Long Life
공익, 장수를 위한 동력화차 발전소 보일러 핀 관 절약가 부분
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HD Boiler
인증: ISO9001,ASME,Grade A,SGS,EN
모델 번호: 보일러 핀형 관
결제 및 배송 조건:
최소 주문 수량: 1개 세트
가격: Negotiable
포장 세부 사항: 철 구조 패킹
배달 시간: 30 - 60 일
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 달 당 500 톤
접촉
상세 제품 설명
상태: 새롭습니다 구조: 물 관
연료: 생물 자원, 석탄 불 압력: 낮은/고압
채용 범위: 산업 발전소 상술: 주문 제작됩니다
제조 수준: A 표면 처리: 그리는
하이 라이트:

스파이럴 핀 관

,

열교환기 핀 관



실용, 장수를 위한 동력화차 식물 보일러 탄미익 관 이코노마이저 부속



제품 설명
핀 튜브 열 교환기 요소는 열 전달을 위한 높은 용량을 유지하고, 우수한 자가 세척 특성을 가지며, 보일러 수리에서 연도 가스 폐열 회수에 영향을 미치는 능력을 유지합니다.대류 열전달 계수는 핀 피치에 비례하지만 핀 높이와 핀 너비에는 반비례합니다.통합 열전달 용량은 핀 효율, 대류 열전달 계수 및 핀 비율과 관련이 있습니다.핀 높이와 핀 너비가 증가하면 압력 강하는 증가합니다.



열교환 효율을 향상시키고 표면 열 전달을 확장하기 위해 최근 몇 년 동안 H 형 핀 튜브가 보일러 및 폐열 회수에 널리 사용되었습니다.H형 핀 튜브는 주로 직사각형 핀 튜브에서 파생됩니다.핀 표면의 고유한 홈 구조로 인해 H형 핀 튜브는 내마모성과 오염 방지 성능이 뛰어납니다.



공익, 장수를 위한 동력화차 발전소 보일러 핀 관 절약가 부분 0





구조


우리의 제품은 고객의 요구와 상황에 따라 수정할 수 있습니다. 우리는 안전하고 신뢰할 수 있으며 효율적인 H-fin 튜브를 설계 및 제조합니다. HD BOILER는 또한 독립형 제품 품질 보증 시스템을 완료했습니다. H-fin 튜브의 생산은 다음과 같습니다. 높은 열전달 효율, 연도 가스 저항이 있으며 작은 공간에 맞게 설계되었습니다..





장점


1. 우수한 내마모성

마모는 주로 회색 입자가 파이프에 미치는 영향과 절단 효과로 인한 것입니다.마모는 30도 수준에서 파이프 주변이 가장 심합니다.S1/d=S2/d=2일 때 마모량은 평균값의 3배입니다.

기류 방향의 변화로 인해 2열의 마모가 가장 심합니다.S1/d=S2/d=2일 때, 두 번째 행은 첫 번째 행 마모의 두 배이고 후속 행 마모는 일반적으로 첫 번째 행보다 30~40% 더 높습니다.

첫 번째 행의 배열은 순서의 첫 번째 행의 배열과 동일합니다. 동일한 조건에서 세로 튜브 번들의 최대 마모는 지그재그 튜브 번들의 최대 마모보다 3-4배 적습니다.

파이프의 마모 속도는 연도 가스 속도 KV3.33의 불균일 계수에 정비례하고 비산재 농도 Ku의 불균일 계수에 정비례합니다.

H형 핀 튜브 이코노마이저가 순서대로 배열됩니다.H형 핀은 공간을 여러 개의 작은 영역으로 나누고 공기 흐름에 균일한 흐름 효과를 줍니다.광학 튜브 이코노마이저, 나선형 핀 이코노마이저 및 엇갈린 배열의 세로 핀 이코노마이저와 비교할 때 마모 수명은 다른 조건에서 3-4배 더 높습니다.

연소 가스 측 댐퍼는 굽힘 부분을 보호합니다.

2. 먼지 축적 감소

배관의 뒤쪽과 바람이 불어오는 쪽에서 회분 형성 파이프 뒤쪽에는 잘못된 기둥보다 파이프 배열에 재가 더 많이 축적되어 있습니다.

h 형 핀은 파이프의 양쪽에 용접되어 재가 쌓이지 않으며 공기 흐름이 직선으로 흐르고 기류 방향이 변하지 않으며 핀에 재가 쌓이지 않습니다.

h 형 핀의 중간에 4-10의 간격이 남아있어 공기 흐름을 안내하여 파이프 핀을 청소하여 먼지를 축적 할 수 있습니다.

핀의 나선형 각도가 흐름 방향을 안내함에 따라 핀 튜브의 재 축적이 더 심각하고 느슨한 재를 형성하지 않는 이코노마이저를 사용할 수 없습니다. 현장 작동은 h 형 핀 튜브에 재가 축적되지 않는 것으로 나타났습니다. , 나선형 지느러미는 심각합니다.

핀이 축적된 재의 표면과 뒷면에 용접될 때 핀을 따라 공기의 흐름에 의해 길이 방향 핀 튜브가 형성됩니다. 일부 영역은 먼지가 축적되기 쉽습니다.

양쪽에 직선 채널을 형성하는 H형 핀은 최고의 블로잉 효과를 가지고 있습니다.

3. 컴팩트한 공간과 저렴한 비용

파이프 세트는 훨씬 컴팩트하고 테일 스모크의 높이를 잘 줄입니다.

총 중량이 크게 감소하고 서스펜션 시스템의 하중이 감소합니다.

이코노마이저 및 일체형 보일러 비용 절감.

4. 연기 측면 저항 감소

유도 팬의 운영 및 투자 비용을 줄입니다.

5. 용접 조인트를 줄이고 신뢰성을 향상시킵니다.



공익, 장수를 위한 동력화차 발전소 보일러 핀 관 절약가 부분 1



기술적인 매개변수


안건 베이스 튜브 외경
(mm)
베이스 튜브 두께(mm) 핀 높이(mm) 핀 두께(mm) 핀 피치(mm)
범위 25.4mm ~ 1600mm 2.5mm ~ 40mm 0.5mm ~ 20.0mm 0.5mm ~ 3.0mm 5mm ~ 25.4mm
재료 탄소강, 합금강, 스테인리스강
길이 0<L≤ 12000



제품 H-핀 튜브
베이스 파이프 용접 또는 이음매 없는
재료 탄소강, 합금강, 스테인리스강, 비철 합금 및 니켈 합금.
애플리케이션 H 이코노마이저, H 증발기, H 과열기, H 에어 히터 등





회사 소개


1985년에 설립된 Zhangjiagang Hua Dong Boiler Co.,Ltd.(HD Boiler로 거래), 발전소 생산;산업;열을 낭비하다;폐기물 소각;바이오매스;유기 열 운반체 및 전기 증기 보일러.광범위한 가열 표면과 결합된 HD 보일러는 보일러 설계, 제작, 설치, 유지보수 및 보일러 압력 부품 교체를 포함한 독특한 서비스를 시장에 제공합니다.



1. 200,000 평방 미터의 제작 면적

2. 80명의 엔지니어

3. 200명의 코드 용접기

4. 면허 검사관 30명(NDT 레벨 III 강사)

5. 보일러 설계 및 제조에 대한 Class-A 라이선스

6. ISO 9001:2015 품질 시스템

7. 전력보일러 ASME 인증

8. ASME 'S', 'U' 및 NB 스탬프 인증
