제품 소개산업 사이클론 분리기

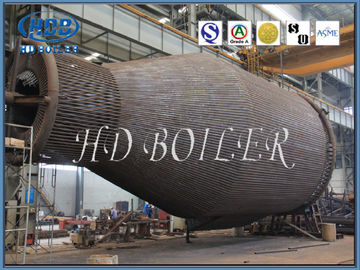

산업 보일러 및 CFB 보일러를 위한 주문을 받아서 만들어진 산업 사이클론 분리기

산업 보일러 및 CFB 보일러를 위한 주문을 받아서 만들어진 산업 사이클론 분리기

    • Customized Industrial Cyclone Separator For Industrial Boilers And CFB Boilers
    • Customized Industrial Cyclone Separator For Industrial Boilers And CFB Boilers
    • Customized Industrial Cyclone Separator For Industrial Boilers And CFB Boilers
    • Customized Industrial Cyclone Separator For Industrial Boilers And CFB Boilers
  • Customized Industrial Cyclone Separator For Industrial Boilers And CFB Boilers

    제품 상세 정보:

    원래 장소: 중국
    브랜드 이름: HD BOILER
    인증: ISO9001 , SGS , TUV , ASME , EN
    모델 번호: 사이클론 분리기

    결제 및 배송 조건:

    최소 주문 수량: 1 세트
    가격: Negotiable
    포장 세부 사항: 철 구조 포장
    배달 시간: 40 - 100 일
    지불 조건: L / C, T / T, 웨스턴 유니온
    공급 능력: 한달에 100 세트
    지금 연락
    상세 제품 설명
    명세서: 맞춤형 능률: 99.5% ~ 99.9%
    자료: 탄소 강철, 동등한 합금 강철 표면 처리: 그린



      산업 보일러 및 CFB 석탄 보일러를 위한 원뿔 사이클론 분리기





    제품 설명



    사이클론 분리기는 가스 단단한 체계 또는 액체 단단한 체계 분리를 위해 사용된 장비의 종류입니다. 일 원리는 큰 관성 원심력을 가진 단단한 입자 또는 작은 물방울이 기류의 접선 소개에 기인한 자전 동의로 외벽에서 분리되다 입니다. 사이클론 분리기의 주요 특성은 간단한 구조, 높은 작동 융통성, 고능률, 편리한 관리 및 정비의 저가입니다. 그것은 5-10 μm의 직경을 가진 먼지를 모으기를 위해 사용됩니다. 그것은 제약 산업에서 널리 이용됩니다. 더 두껍 먼지를 더 포함하는 먼지 미립자를 위해 특히 적당합니다. 고열과 고압 조건 하에서, 그것은 또한 유동층 반응기에 있는 내부 별거 장치 또는 전 분리기로 자주 사용합니다. 기업에 있는 널리 이용되는 별거 장비입니다.





    주요 특징

    1 컴퓨터 디자인, 정확한 믿을 수 있는 디자인으로 완료하십시오.
    2개는 포탄 고강도, 좋은 안정성을 가진 구조 구조를 채택하고, 또한 다른 압력과 온도 필요조건에 의해 디자인해 할 수 있습니다.
    3개는 각종 모양으로의 특성에 따라 가스의 방법, 가공 배치 융통성 안으로 또는 밖으로 설계 과정 배열될 수 있습니다.
    4 획일한 기분전환 장치, 공기 제복 및 막는 현상 없음 플러스 저항 유형 기류를 사용하는.
    480C 판 널, 관리와 최대량, 출력 균등성, 출력 성과, 새로운 RS 선을 사용하는 방전관 찌름을 사용하는 5 강수.
    6 합리의 기구, 떨어진 외침 없음, 연결이 끊기는 상황과 연결되는 방전극.
    , 획일하고 및 효과적인 힘 전송을 두드리는, 7개의 옆쪽 염력 팔 망치 쉬운 청소 두드리기.







    원리와 일

    사이클론 분리기는 고속 교체에 있는 가스 단단한 혼합물에 의해 일어난 원심력으로 기류에서 먼지를 분리하는 건조한 가스 단단한 분리기입니다. 입자에 행동하기 원심력이 중력과 관성 힘 보다는 멀리 더 중대하기 때문에, 분리 효율은 더 높습니다.

    산업 보일러 및 CFB 보일러를 위한 주문을 받아서 만들어진 산업 사이클론 분리기



    통용되는 접선 인레트 사이클론 분리기의 별거 원리 그리고 구조는 숫자에서 보입니다. 주요 구조는 실린더의 위 단면도의 접선 방향에 있는 가스 유입관, 실린더의 정상에 실린더에 있는 어느 정도 깊이로 삽입된 배기관, 및 원뿔 실린더의 바닥에 정밀한 분말을 받는 분말 출구를 가진 원뿔 실린더입니다. 먼지 실는 기류가 입구 관에서 12-30m/s의 속도로 사이클론 분리기에 들어갈 경우, 기류는 선형 운동에서 원운동으로 바뀔 것입니다. 자전 기류의 대부분은 실린더에서 벽에 따라서 콘에 아래쪽으로 흐릅니다. 더하여, 원심력의 활동의 밑에, 입자는 분리기의 벽에 던져집니다. 일단 먼지 미립자가 벽을 접촉하면, 관성 힘을 잃습니다. 벽의 가까이에 내려가는 축 각측정속도의 기세는 벽에 따라서 내리고 재 배출관을 들어가고, 출구에서 수집 부대로 내립니다. 내려가는 교체의 과정에서, 외부 소용돌이치는 교류는 상승 교체의 안 소용돌이치는 교류를 구성하는 구심성 광선 교류를 형성하는 분리기의 중앙 부속으로 지속으로 흐릅니다. 안과 외부 소용돌이치는 교류의 교체 방향은 동일하. 마지막으로, 순화한 가스는 배기관을 통과하고 출력되고, 또한 분리되지 않은 더 정밀한 먼지 미립자의 부분은 도주합니다. 입구 관에서 흐르는 사이클론 분리기의 톱 커버로 배기관의 외부 측에 따라서 가스의 다른 작은 부분은 아래쪽으로 흘러 관통합니다. 그것은 배기관의 저급을 도달할 때, 상승 내부 소용돌이치는 교류로 한데 모아지고 배기관을 들어갑니다. 이 부분에 있는 위 소용돌이치는 교류에서 이산된 미세 입자는 또한 나릅니다, 부대 여과기 또는 젖은 먼지 수집가에 의해 그 때 덫을 놓아 입니다.





    순화한 천연 가스는 장비의 인레트를 통해서 사이클론 별거 지역에 들어갑니다. 불순 가스가 축선에 따라서 사이클론 별거 관에 들어갈 때, 기류는 안내 날개에 의해 강하게 자전하고, 기류는 실린더에 따라서 사이클론 실린더에 아래쪽으로 나선형으로 들어갑니다. 고밀도 작은 물방울 및 먼지 미립자는 원심력의 활동의 밑에 사이클론의 벽으로 던져집니다. 중력의 활동의 밑에, 그들은 실린더의 벽에 따라서 아래로 떨어지고 사이클론 관 먼지 출구에서 액체 기억 장소 영역에 장비의 바닥에 흐르고, 장비 바닥의 액체 출구에서 마지막으로 밖으로 흐릅니다. 실린더에 있는 자전 기류는 가스 정화 약실에 공기 도관을 흘러 관통하는, 이차 와전류를 위쪽으로 형성하는 센터에 긴축하고 흐르고 장비의 최고 출구로 그 후에 밖으로 흘러 관통합니다.

    산업 보일러 및 CFB 보일러를 위한 주문을 받아서 만들어진 산업 사이클론 분리기





    가동



    사이클론 분리기는 통합 원심, 중력, 그리고 관성력에 의하여 공기 또는 가스에서 중단된 미세 입자를 제거하기 위하여 작동합니다. 분리기의 이 유형은 사이클론 가스 시내에서 미립자를 분리하기 위하여 활동을 이용합니다. 전형적으로, PM는 사이클론 분리기에 (교류 시내와, 접선으로, 또는 측에서 수직) 비스듬히 들어가고, 그 후에 급속하게 회전됩니다. 원심력은 사이클론의 벽으로 미립자를 던지는 원형 기류에 의해 창조됩니다. 일단 PM가 벽을 명중하면, 아래에 호퍼로 내립니다. “청결한” 배출은 그 때 처음부터 끝까지 불어지거나 다시 걸러지기 위하여 recirculated.





    기술적인 자료







    모형 공기 양 (m3/h) 총 고도 mm)
    인레트 각측정속도 (m/s)
    15 >18 20 22
    CLT/A-2.5 580 690 770 850 1100년
    CLT/A-3.0 830 1000년 1100년 1220년 1380년
    CLT/A-3.5 1140년 1360년 1510년 1670년 1600년
    CLT/A-4.0 1480년 1780년 1960년 2170 1800년
    CLT/A-4.5 1870년 2250 2480 2700 2050년
    CLT/A-5.0 2320 2780 3080 3400 2300
    CLT/A-5.5 2800 3360 3720 4100 2500
    CLT/A-6.0 3340 4000 4440 4900 2700
    CLT/A-6.5 3920 4700 5210 5700 2900
    CLT/A-7.0 4540 5440 6030 6670 3200
    CLT/A-7.5 5210 6250 6920 7650 3400
    CLT/A-8.0 5940 7130 7900 8730 3600
    CLT/A-9.0 7510 9000 9980 11000 4100
    CLT/A-10.0 9280 11100 12300 13600 4600
    CLT/A-10.6 10400 12400 13800 15200 4800
    CLT/A-11 11200 13400 14800 16400 5000
    CLT/A-12 13300 15900 17600 19500 5400
    CLT/A-13 15600 18700 20700 23370 5900
    CLT/A-14 18100 21700 24000 26600 6400
    CLT/A-15 20800 24800 27600 30500 6900
    CLT/A-16 23700 28400 31500 34800 7360
    CLT/A-17 26800 32100 35600 39300 7860
    CLT/A-18 30000 36000 39900 44100 8300
    CLT/A-19 33500 40200 44500 49200 8790
    CLT/A-20 37100 44500 49300 54500 9200



    산업 보일러 및 CFB 보일러를 위한 주문을 받아서 만들어진 산업 사이클론 분리기



    이점



    1. 낮은 자본비.

    2. 고열에 운영하는 능력.

    3. 액체 안개 또는 건조한 물자를 취급할 수 있습니다.

    4. 낮은 정비 소요 (이동 부분 없음).

    5. 작은 발자국 - 상대적으로 작은 공간을 요구합니다.



    품질 관리



    1. 200,000 평방 미터의 제작 지역

    2. 150명의 엔지니어

    3. 600명의 암호로 한 용접공

    4. 60명의 허용된 조사관 (NDT 수준 III 강사)

    5. 디자인과 제조 보일러를 위한 종류 면허

    6. ISO 9001:2008 품질 제도

    7. 힘 보일러의 ASME 증명서

    8. ASME ‘S’, ‘U’ 및 NB 우표 허가
