자연 순환 CFB 보일러수 벽판지는 경직 구조를 발표합니다

자연적인 순환 CFB 보일러 물 벽면 공기 단단한 구조

소개

수벽 재료는 일반적으로 탄소강으로 만들어집니다.보일러 압력이 14 MPa 이상이면 합금강도 부분적으로 사용됩니다.파이프 외경: 자연 순환 보일러는 일반적으로 51 ~ 83 mm를 사용합니다.다중 강제 순환 보일러 및 직류 보일러는 일반적으로 22 ~ 60mm를 사용합니다.DC 보일러의 수벽은 자연 순환 보일러와 같이 반드시 수직일 필요는 없으며 수평으로 둘러싸이거나 다른 형태일 수도 있습니다.특히 직류 보일러의 경우 매개변수가 높을 경우 노의 고열부하 영역에서 열전달 열화를 방지하기 위해 암나사 튜브를 사용하거나 튜브 내부에 스포일러를 설치하는 경우가 많습니다.

보일러 난로의 내벽에 놓인 다수의 평행 파이프로 구성된 증발 가열 표면.수벽의 기능은 노의 고온 화염 또는 연도 가스의 복사열을 흡수하고 튜브에 증기 또는 온수를 생성하고 노 벽의 온도를 낮추고 노 벽을 보호하는 것입니다.대용량 보일러에서는 노의 화염 온도가 매우 높고 방열 강도가 매우 큽니다.보일러 열량의 40~50% 이상이 수벽에 흡수됩니다.소수의 소용량 보일러를 제외하고 수벽은 현대식 수관 보일러의 주요 증발 가열 표면입니다.수벽은 그 구조에 따라 경관형과 막형으로 구분된다.경관 수벽은 일반 보일러 강관으로 구성됩니다(그림 1 경관 수벽).파이프 배열이 가까울수록 퍼니스 벽의 보호 효과가 더 좋습니다.용광로 벽은 주로 가벼운 내화물과 단열재로 만들어집니다.이러한 재료는 용광로 벽에 내장되거나 수냉식 벽에 깔아 쉽게 설치할 수 있도록 관형 용광로 벽이 될 수 있습니다.

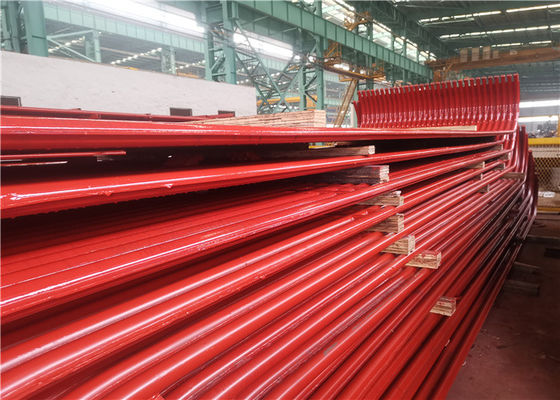

멤브레인 워터 월

멤브레인 수벽은 파이프와 핀으로 구성된 기밀 구조입니다. 장점은 로에서 공기 누출이 적습니다.파이프 부설 벽을 사용할 수 있으며 강철 구조에 대한 부하가 적고 보일러 비용이 저렴합니다.서스펜션 구조를 사용하기 쉽고 열팽창 시스템을 개선하여 대규모 기계 생산, 높은 조립 속도, 낮은 축열 용량에 적합하고 시동 및 종료 시간을 단축합니다.단점은 제조 공정이 복잡하다는 것입니다.멤브레인 수벽은 종종 대용량, 고온 및 고압 보일러에 사용됩니다.

중간, 고압 및 초고압 보일러의 재료 및 파이프 직경은 정상적인 물 순환 조건에서 파이프 벽을 잘 냉각시킬 수 있으며 탄소강 파이프를 선택할 수 있습니다.아임계 및 초임계 압력보일러의 경우 열전달이 저하되고 중온이 높기 때문에(특히 초임계 매개변수에 도달한 경우) 내부 나사산 튜브(내부의 다중 헤드 나선형 홈)를 사용해야 하는 경우가 많습니다. 튜브의 벽, 그림 2)에 표시된 일반적인 구조 또는 Cr-Mo 합금강 튜브.막 수벽의 경우 최대.핀의 온도와 응력도 확인해야 합니다.자연 순환 보일러의 수벽 튜브의 외경은 일반적으로 42-76mm, 아임계 압력 제어 순환 보일러는 42-51mm, 관류 보일러는 22-42mm입니다.

멤브레인 수벽의 장점

(1) 퍼니스 벽의 밀봉을 확인하고 연소실의 공기 누출을 줄입니다.

(2) 연소실에서 완전 수냉식을 구현하면 연소가 강화된 상태에서 코킹을 방지하는 데 유리합니다.

(3)보일러의 시동 및 정지 냉각 시간은 축열량이 적고 연소실의 빠른 온도 상승 및 빠른 냉각으로 인해 단축될 수 있습니다.

(4) 파이프 부설로 벽이 적합하여 보일러 프레임의 하중을 크게 줄이고 서스펜션 및 리프팅에 편리합니다.

(5) 베어 튜브 타입에 비해 튜브의 열 흡수 능력이 향상됩니다.

(6) 보일러 구성 요소의 조립도를 향상시키고 설치 작업을 용이하게하고 줄입니다.
