ASTM 동력화차 석탄 연소 보일러 물 벽 증발 섹션

가스 수증기 버너 보일러 예비품 보일러 물 벽판지 ASTM 인증

1.기술

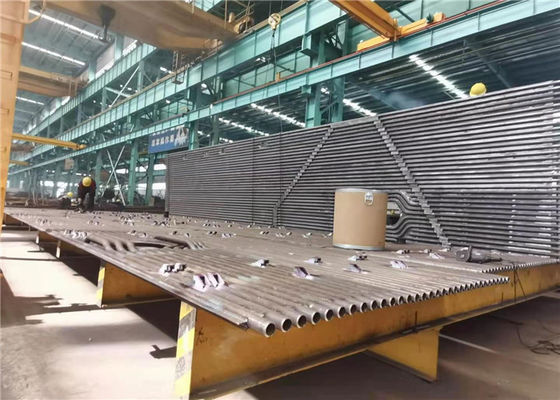

보일러수 벽은 중간에 금속의 스트립과 함께 일체로 용접된 튜브로 만들어지는 막의 벽입니다. 이러한 벽은 석탄 연소실의 구내를 형성합니다. 수냉벽관은 또한 기화기 부분으로서 언급됩니다 ; 그들은 그것이 보일러에서 상승한 것처럼 점진적으로 증발하는 액상에 대부분 물을 포함합니다.

우리의 도막 물 벽은 우리의 진보적 제작 단위에 고급 원료와 동시대 생산 장비를 사용하여 제조됩니다. 제공된 범위는 우리의 간주된 클라이언트들을 위한 요구조건에 따라서, 다양한 크기, 모양과 상술에 이용할 수 있습니다. 또한, 이것들은 약속된 타임 프레임 이내에 고객들에게 전달됩니다.

2.기술적인 매개 변수

얇은막 물 벽의 장점

(1) 노벽의 밀착도를 보증하고 공기 누출을 연소실에서 감소시키세요.

(2) 증강 연소의 상황 하에 코킹을 방지하는 것에게 도움이 된 연소실에서 가득 찬 물 냉각을 실현하세요.

(3) 작은 축열 능력, 연소실, 빠른 냉각의 빠른 냉난방은 보일러 시작을 줄이고 냉각 시간 멈출 수 있습니다.

(4) 그러므로 매달리도록 쉬운 보일러 골조의 하중을 매우 줄이는 튜브 코팅 노벽의 사용에 적합합니다.

(5) 라이트 튜브와 비교해서, 관의 열 흡수 캐패시티는 향상됩니다.

(6) 보일러부의 사전 결합의 도를 향상시키고, 편리하고 설치 작업을 줄입니다.

제품 소개

얇은막 물 냉각 벽은 평형강과 파이프에 의해 용접된 밀폐 파이프 화면으로 구성된 물 냉각 벽을 언급합니다.얇은막 물 냉각 벽은 로 챔버의 좋은 밀착도를 보증하고, 의미 심장하게 부정적 가압 보일러를 위한 로 챔버의 공기 누설 계수를 감소시키고, 노에서 연소 조건을 개선할 수 있습니다.그것은 유효 복사 발열 에리어와 저장 강철 소비를 증가시킬 수 있습니다.

구성 상술

얇은막 물 냉각 벽의 조합 특성은 다음과 같습니다 :
1. 세그먼트화 파이프열이 콤비네이션 프레임 위에 끌어올려질 때 폭, 길이, 평탄성과 파이프열의 대각선을 확인하고 조정하세요.만약 튜브 열의 폭이 특정 크기 보다 더 크면, 핀이 적절한 길이에 줄여질 수 있고, 특정 크기에 맞추었고 그리고 나서 재용접되었습니다.파이프열의 대각계차가 로컴을 초과할 때, 더 큰 크기와 약간의 파이프 사이의 팔은 대각계차를 제거하기 위해 파이프 사이의 거리를 감소시키기 위해 줄여질 수 있고 그리고 나서 팔이 용접될 수 있습니다.파이프열의 변화성이 허용가능 범위를 초과할 때, 갠트리 프레임은 하 할 수 있습니다 공기에서의 노정 압력을 보정하는데 사용되세요.
2. 파이프열의 맞대기 결합은 단 하나의 파이프의 그것과 다릅니다.단 하나의 파이프의 용접 이음은 용접된 후 약 1-2mm까지 수축하며, 그것이 다른 파이프에 어떤 영향도 미치지 않습니다.일 측에서 용접의 순서에서 건너편까지, 변형에 의해 초래된 파이프의 말에 용접하는 것 매우 크면, 그러나 파이프열은 not the same, 파이프열 맞대기 용접 중에 양구간입니다.그러므로, 맞대기 용접 전에, 이 용접 이음의 엉덩이 제거는 포괄적으로 측정되어야 하고 엉덩이에 따르면 제거가 너무 작고, 적당한, 또한 대분류입니다엉덩이 제거가 너무 크거나 너무 작고 적당한 짧은 관으로 대체되는 파이프를 줄이는 방법을 취할 것이라면.이 시각에, 용접의 축소 때문에, 더 큰 격차와 파이프는 솔더링 가능하게 될 것입니다. 관 용접의 수축 변형을 감소시키기 위해, 대칭성과 교차하는 용접의 방법은 채택되어야 합니다.
3. 전방 및 후방 물 냉각 벽의 하부는 노 저부 (추운 먼지 저장통)을 가지고 있고 후방 물 냉각 벽의 상부가 불꽃 각도를 가지고 있고 따라서 부품의 크기가 더 크게 있고 모양이 더 특별하고 따라서 결합하는 것은 힘듭니다.
4. 후방 물 벽 체관의 한 개의 패스볼은 다른 전열면 파이프와 다릅니다.상위 헤더 박스에서 후방 물 벽이 방염 각을 가지고 있기 때문에, 방염 각 굴절관의 번호는 방염 각의 강성을 증가시키기 위해, 후방 물 벽의 그것과 같습니다, 직관 (대부분의 퍼니스 타입)을 간격을 두는 상당한 수가 또한 있습니다.불꽃 각과 직관의 교차점에, 동위 지름 특별 모양 주강 티 (3가지 파이프)은 설치됩니다.직선 튜브와 더 정션에 최고 연합한 탱크 사이에 구멍 Φ 5 밀리미터 또는 10 밀리미터의 Φ 제한자를 갖추고 있습니다.이런 방식으로, 대부분의 작동 매체 굴곡 파이프는 불꽃 각도의 냉각에 도움이 되고 직관과 곡선형 파이프가 내부 응력을 감소시키기 위해, 확장의 대등액을 갖 작동 매체 굴곡 파이프의 적은 부분이 보증하고 따라서 공을 통과하는 어려움이 증가합니다.
