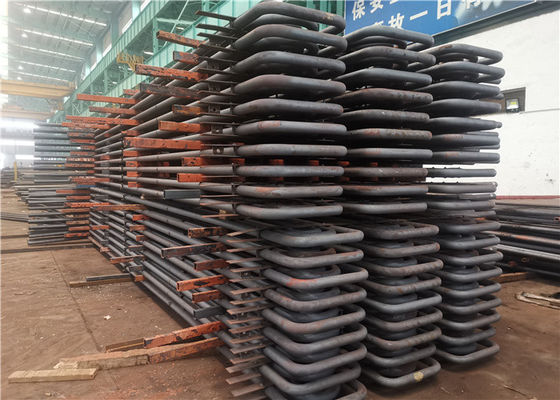

석탄 발전소를 위한 ASME 기준 합금 철강 과열기 코일

초초임계 석탄 발전소를 위한 ASME 표준 탄소 / 합금 강 보일러 과열기 코일

과열기 코일 도입

과열기를 사용하는 주요 장점은 소비를 감소된 연료와 물이지만 인상된 유지비용으로 지불하기 위한 가격이 있습니다. 대부분의 경우에 혜택은 비용을 능가했고 과열기가 넓게 사용되었습니다.

과열기는 포화 증기 또는 습증기를 과열 증기 또는 건증기로 변환시키는데 사용된 장치입니다. 수증기 개질과 같은 절차에서 과열 증기는 전기 발전 동안 증기 터빈에서 사용되고 엔진을 찝니다. 3개 종류의 과열기가 있습니다 : 빛을 내는, 상승 기류,와 개별적으로 해고됩니다. 과열기는 피트의 소수의 수십에서 수백의 피트 (대략 백 미터에 대한 소수의 미터)까지 크기가 가지각색일 수 있습니다.

타입

1. 방사 과열기는 방사능에 의해 열을 흡수하기 위해 물 벽 근처에 연소실의 빛을 내는 구역에 직접적으로 위치합니다.
2. 대류과열기는 절약가에 앞서서 보통 노의 대류영역에 위치합니다 (뜨거운 배연 가스의 경로에서). 이것들은 또한 주과열기로 불립니다.
3. 개별적으로 발화된 과열기는 그 자체의 분리된 연소 시스템을 가지고 있는 주 보일러 밖에 위치되는 과열기입니다. 이 과열기 설계는 추가적 버너를 과열기 파이프의 지역에 통합시킵니다. 과열기의 이런 유형은 다른 과열기 타입보다 더 좋지 않은 부족한 효율과 수증기 특성 때문에, 좀처럼 존재한다고 해도 사용되지 않습니다.

과열기와 재열기는 포화 증기의 온도를 상승시키고 스팀 출구 온도를 제어하는 것을 돕도록 특별히 설계됩니다. 그들은 증기 유동화 내부와 연도 가스가 일반적으로 교차한 플로우에서, 바깥에서 지나가면서 단순한 싱글-피하세 열교환기입니다. 과열기와 재열기는 종종 증기 온도를 제어하고 열 회수를 최적화할 수 있도록 도와 주기 위한 다중부로 분할되고 그들의 전열면이 수평적으로 또는 수직적으로 배열될 수 있습니다. 표면의 물리적 설계와 입지는 바람직한 배출구 온도, 열 흡수, 연소재 특성과 세정 장비에 의존합니다. 양쪽 과열기와 재열기가 고온에 운영된 것처럼, 주성분은 보통 강합금으로부터 제조됩니다.

과열기와 재열기 사이의 주요한 차이 중 하나는 수증기 압력입니다. 예를 들면 임계 미만 드럼 보일러에서 과열기에서의 배출구 압력은 18.6 MPa에 예를 위한 반면에, 재열기에서의 배출구 압력은 4.0 MPa 일 뿐입니다. 초임계압 보일러가 정상 부하 하에 운영될 때, 재열기와 과열기의 전열면은 전체 스팀열의 50% 이상인 과열시키기 위한 열 수요량을 충족시키기 위해 증가하여야 합니다. 과열기에 흡수된 열은 과열 증기의 온도가 연료 입력에 대한 노 수류의 비율에 의해 제어될 때 주로 방사능 형태입니다. 수냉식 벽이 초임계 압력밑에서 일할 때, 그러나, 파이프에서 작동 매체의 온도는 열 흡수로 증가하지 않고 어떤 명백한 열역학적 상태 경계가 없습니다. 만약 수단 연도 가스의 온도가 수냉식 벽에 의해 열의 흡수에 의해 제어되면, 설계 요구 사항이 분명히 충족될 수 없습니다.
또한 작은 전열면의 문제를 해결하기 위해, 복사와 과열기 시스템과 초임계압 보일러에서 대류 열 전달을 만들면서, 과열기는 보통 위쪽에 위치되거나 노에 근접합니다. 방사 과열기의 열전도 특성은 복사열의 이용률의 개선을 허락합니다.
저압에, 스팀은 가난한 냉각 능력을 가집니다 : 이것을 다루기 위해, 재열기는 연도 가스의 온도가 상대적으로 낮고, 주로 대류 열 전달에 의존하는 과열기 뒤에 보통 배치됩니다. 온도가 점진적으로 노의 수단에서 보일러의 열까지 감소되는 반면에, 가스의 량은 어떤 공기 누출에 의해 감소되지 않습니다. 대류적 통과에서 대류형 전달을 향상시키기 위해, 과열기와 재열기는 상대적으로 낮은 온도의 연관 가스 경로에서 절약가에게 가까이 위치됩니다.

과열기 코일
