| 원래 장소: | 중국 |
| 브랜드 이름: | HD Boiler |
| 인증: | ISO9001,ASME,Grade A,SGS,EN |
| 모델 번호: | 막 물 벽 |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 항해에 적당한 패킹 |
| 배달 시간: | 30 일 |
| 지불 조건: | L/C, T/T, 서부 동맹, D/P, MoneyGram |
| 공급 능력: | 500 톤/달 |
| 상태: | 새롭습니다 | 구조: | 화재 / 물 튜브 |
|---|---|---|---|
| 연료: | 석탄/가스/석탄을 때는/물 열 | 압력: | 낮은/고압 |
| 애플리케이션의 범위 :: | 산업 발전소 | 상품 이름: | 가스 연소 보일러 예비품 치고인상문 지판 |
| 하이 라이트: | CFB 보일러 냉각기,90T/H 보일러 냉각기,멤브레인 벽 보일러 냉각기 |
||

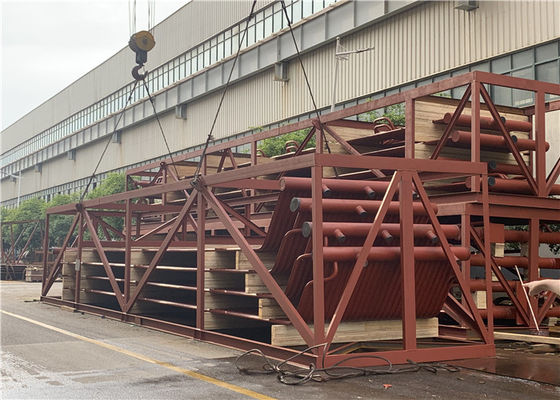

90 T/H CFB 보일러 물 냉각 장치의 ASME 또는 Ce 표준 막 수벽
소개
HDB는 유틸리티 및 산업용 보일러를 위한 교체용 벽 패널, 버너 개구부, 검사 포트 및 도어를 제공합니다. 우리의 막 수벽은 고급 제조 장치에서 고급 원료와 현대적인 생산 장비를 사용하여 제조됩니다.제공되는 범위는 존경받는 고객의 요구 사항에 따라 다양한 크기, 모양 및 사양으로 제공됩니다.또한, 이들은 약속된 시간 내에 고객에게 전달됩니다.
보일러 수벽은 사이에 금속 스트립이 있거나 없이 함께 용접된 튜브로 만들어진 멤브레인 벽입니다.이 벽은 석탄 연소실의 인클로저를 형성합니다.수벽 튜브는 증발기 섹션이라고도 합니다.그들은 보일러에서 상승함에 따라 점차적으로 증발하는 액체 형태의 물을 대부분 포함합니다.
멤브레인 워터 월의 장점
1).퍼니스 벽의 누출 방지성을 보장하고 연소실의 공기 누출을 줄입니다.
2).연소실의 전체 수냉식을 달성하고 보일러 액세서리 멤브레인 수벽은 보충 연소 조건에서 코킹을 방지하는 이점이 있습니다.
삼).축열 용량이 작고 연소실의 가온이 빠르며 냉각도 빨라 보일러 시동 및 로 정지의 냉각 시간을 단축할 수 있습니다.
4).상부 지지 수냉식 벽체를 채택하는 것이 좋으며 보일러 프레임워크의 부하를 줄일 수 있어 오버행에 이점이 있습니다.
5) 나 튜브와 비교하여 멤브레인 수벽은 튜브의 열 흡수 능력을 향상시킵니다.
6) 공장 직접 보일러 멤브레인 수벽은 보일러 부품의 예비 결합 정도를 향상시키고 설치 작업량을 줄일 수 있습니다.
추가
| 1 | 수벽 패널은 폐열 회수 보일러에 사용됩니다. |
| 2 | 우리는 물 벽 패널을 제조하며 고객의 도면 및 사양에 따라 탄소강 튜브로 제작됩니다. |
| 삼 | 제작 중 구부러진 부분의 난형 및 얇아짐에 특별한주의를 기울입니다. |
| 4 | 우리는 광범위한 Waterwall 패널을 제조 및 공급하고 있습니다. |
| 5 | 우리가 제공하는 튜브는 핀 재료의 연속 스트립이 튜브에 나선형으로 감겨 있기 때문에 큰 내부 압력을 견디는 것으로 알려져 있습니다. |
| 6 | 이러한 튜브는 열을 균일하게 제공하여 열 출력을 증가시키는 것으로 알려져 있습니다. |
| 7 | 보일러의 수벽 패널의 주요 기능은 고온의 화염이나 연도에 의해 발생하는 열을 흡수하고 튜브에 증기 또는 온수를 생성하여 챔버의 온도를 낮추는 것입니다. |
신청
| 1 | CFB 보일러 용 에너지 절약 환경 보호 중국 공급 업체 멤브레인 수벽은 사이에 금속 스트립이 있거나 없이 용접 된 튜브로 만들어진 멤브레인 벽입니다. |
| 2 | 이 벽은 석탄 연소실의 인클로저를 형성합니다. |
| 삼 | 수벽 튜브는 증발기 섹션이라고도 합니다.그들은 보일러에서 상승함에 따라 점차적으로 증발하는 액체 형태의 물을 대부분 포함합니다. |
노트
| 1 | 기계적 및 열 전달 요구 사항을 충족하기 위한 용접 침투 제어 허용 가능한 허용 오차로 변형 제어. |
| 2 | 패널은 일반적으로 용접 및 열처리 후 작업장에서 곧게 펴야 합니다. 대답해야 할 질문은 성공적인 현장 설치를 위해 작업장이 필요한 치수 공차를 충족할 수 있습니까? |
| 삼 | 비용과 일정을 추가하는 과도한 통제를 추가하지 않고 기존 상점 처리 절차를 그대로 사용할 수 있습니까? |
| 4 | 예열의 중요성과 용접 공정을 통한 유지 관리는 비용을 상당히 증가시키는 많은 취급 및 작업장 공정 문제를 일으킬 수 있습니다. |
멤브레인/수벽 재료 및 배열:
용광로와 지붕은 멤브레인 수벽으로 구성되어 있으며 수냉식 상부 헤더의 상부 매달린 멜빵에 의해 강철 구조물에 매달려 있습니다.로 교차 표면은 3170×5290mm2이고 상부 로의 높이는 28877mm입니다.멤브레인 수벽은 φ60×5 및 6×45 용접 강판으로 구성됩니다.연소실은 φ60×4 강관으로 이루어지며 핀으로 용접되어 내화물을 고정합니다.연소실 상부는 노막 수벽과 연결됩니다.하부는 수냉식 바람 챔버 및 수냉식 공기 분배기와 연결됩니다.수냉식 바람 챔버는 φ60 강관으로 구성되어 있으며 내화물을 고정하기 위해 핀으로 용접됩니다.수냉식 분배기는 φ60 강관과 6X45 강판으로 용접됩니다.강철 플랫의 작은 구멍은 깔때기 캡과 연결됩니다.
퍼니스는 왼쪽, 오른쪽, 전면 및 후면 물 순환 회로를 나눕니다.증기 유도 튜브는 φ133×5 및 φ108×4.5 강관으로 구성됩니다.다운코머는 φ108×4.5 강관으로 구성되어 있습니다.정기적인 블로우다운을 위해 하부 헤더 아래에 블로우다운 밸브를 설치합니다.
