| 원래 장소: | 중국 |
| 브랜드 이름: | HD Boiler |
| 인증: | ISO9001 , SGS , TUV , ASME , EN |
| 모델 번호: | 스트림 드럼 |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 항해에 적당한 패킹 |
| 배달 시간: | 50~100 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
| 공급 능력: | 달 당 400 톤 |
| 상태: | 새롭습니다 | 구조: | 불/물 관 |
|---|---|---|---|
| 연료: | 석탄/가스/석탄을 때는/물 열 | 타입: | 자연적인 순환/한 번 처음부터 끝까지 |
| 상술: | 주문 제작됩니다 | HS는 코드화됩니다: | 3215960855 |
| 하이 라이트: | 수평선상 자연적 가스 수증기 Boiler,1300hp 폐유 증기 Boiler,1300hp 자연적 가스 수증기 보일러 |
||
석탄 고효율두 배 드럼 수평한 폐유 천연 가스 증기 보일러
설명
1. 다양한 보일러 제어 및 보호 장치, 증기압, 수압 및 자동 제어 시스템으로 모두 연소되는 완전 자동 작동, 안전하고 신뢰할 수 있습니다.온수 보일러에는 공정 제어 및 온도 및 시간 제어 기능도 있습니다.
2. 작동 및 유지 보수가 쉽고 노동력이 절약됩니다.
3. 수입 브랜드 버너, 연료 완전 연소 및 에너지 절약, 환경 보호를 갖추고 있습니다.
4. 연소실 전체가 폐쇄된 보일러실, 오염이 없고 보기 좋고 깨끗합니다.
5. 조밀한 구조, 쉬운 임명.
보일러 헤더에는 수벽 헤더, 과열기 헤더, 이코노마이저 헤더 등이 있으며 수집, 혼합, 작동 매체 재분배 역할을하며 구조로 엔드 커버 유형 (엔드 인클로저) 및 넥 다운으로 분류 할 수 있습니다. 유형.
헤더는 헤더 본체(대직경 이음매 없는 스틸 튜브), 엔드 커버(인클로저), 튜브 조인트, 핸드 홀, 온도계 소켓 등으로 구성됩니다.그리고 용접 검사는 100% 자격을 갖춘 제품을 보장하기 위해 용접 공정으로 엄격하게 진행됩니다.

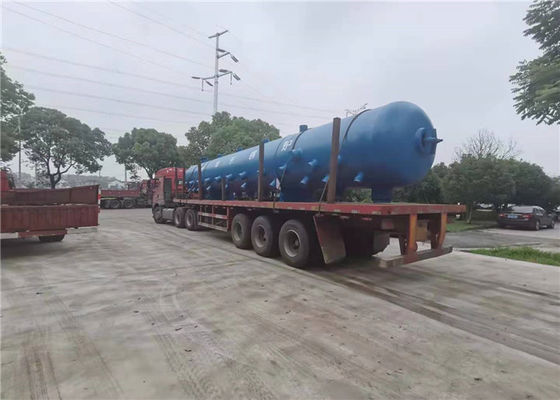

드럼은 물 순환 회로를 형성하고 보일러 물을 저장하기 위해 수관 보일러의 증기 물 분리 및 증기 정화에 사용되는 원통형 압력 용기입니다.주요 기능은 이코노마이저에서 물을 받아 증기와 물을 분리하고 순환 회로에 물을 공급하고 포화 증기를 과열기로 전달하는 것입니다.일정량의 열과 작동 매체가 저장되어 있는 드럼에는 일정량의 물이 있습니다.그것은 작업 조건이 변할 때 증기 압력 변화 속도를 늦출 수 있고 급수와 부하가 짧은 시간 동안 조정되지 않을 때 특정 완충 역할을 할 수 있습니다.드럼에는 그림과 같이 스팀 물 분리, 스팀 청소, 보일러 주입 및 스팀 품질을 보장하기 위한 연속 블로우다운을 위한 내부 장치가 장착되어 있습니다.
드럼은 보일러에서 가장 부피가 크고 값 비싼 두꺼운 벽 압력 베어링 부품입니다.드럼은 높은 내부 압력을 견딜 뿐만 아니라 작동 조건의 변화와 벽 온도의 변동으로 인해 열 응력을 발생시킵니다.따라서 작업 조건이 열악하고 작업 조건에 대한 효과적인 모니터링이 필요합니다.
증기-물 분리 세부사항
1차 증기-물 분리 물에서 거의 모든 증기를 제거하여 매우 적은 양의 증기가 출구 연결(하강관)을 통해 드럼 바닥에서 가열된 튜브 쪽으로 재순환됩니다.
2차 분리시, 증기는 최종 물방울 제거를 위해 분리기 또는 스크러버 요소(보통 밀접하게 이격된 주름진 평행판)의 2차 단계를 통과합니다.그런 다음 증기는 다양한 포트를 통해 배출됩니다.
| 상품명 | |
| 증기 용량 | 시간당 6~30톤의 증기 |
| 보일러 전원 | 30-1300마력 |
| 일의 압박감 | 1.25Mpa.1.6Mpa, 2.5Mpa |
| 증기 온도 | 193℃,204℃,226℃ |
| 열효율 | 95% |
| 작동 제어 | 지능형 PLC 제어 |
기술적인 매개변수
| 항목 모델 | 두 배 드럼 수평한 폐유 천연 가스 증기 보일러 | |||||||||
| 정격 증기 용량(Ton/h) | 4 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | |
| 정격 증기압 MPa | 1.25/1.6/2.5 | |||||||||
| 정격 증기 온도 ℃ | 194/203/225/400 | |||||||||
| 설계 효율성 % | 92.26 | 92.23 | 92.22 | 92.26 | 92.26 | 91.99 | 91.82 | 91.99 | 92.17 | |
| 급수 온도 ℃ | 20 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | |
| 사용 가능한 연료 | 경유/중유/천연가스/LPG | |||||||||
| 연비 | 디젤 kg/h | 267.45 | 402.68 | 535.2 | 668.6 | 1002.6 | 1337.3 | 1671.6 | 2005.9 | 2336.8 |
| 천연 가스 Nm3/h | 329.4 | 425.9 | 567.9 | 709.6 | 1064.3 | 1418.4 | 1773.1 | 2127.6 | 2477.4 | |
| 전체 치수 | 길이 m | 5.2 | 5.9 | 7.2 | 7.8 | 8.5 | 9.2 | 11.4 | 11 | 11.2 |
| 폭 m | 2.7 | 2.7 | 3.4 | 3.4 | 3.6 | 3.7 | 3.7 | 3.9 | 4.6 | |
| 높이 m | 3.2 | 3.2 | 3.5 | 3.6 | 3.6 | 3.7 | 3.8 | 4.6 | 5.2 | |
설계 및 제조 능력
1. 2개의 자동 코일러 생산 라인
2. 최소 굽힘 반경 0.6D까지 열간 굽힘
3. 수평한 수직 패널 구부리는 기계와 더불어 구부리는 막 벽 관
4. 최대 1000MW 발전소 보일러용 패널 제작
5. CFB 보일러 사이클론 분리기의 제작
6. 중국 표준(GB), 미국 표준(ASME) 또는 EU 표준(EN)에 따른 헤더 제작
7. 노멀라이징 및 템퍼링을 제공하는 10개의 용광로를 포함한 광범위한 열처리 장비
