| 원래 장소: | 장쑤 성, 중국 |
| 브랜드 이름: | HDB |
| 인증: | ISO9001,ASME,Grade A,SGS,EN |
| 모델 번호: | 과열기와 재열기 |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | Negociable |
| 포장 세부 사항: | 항해에 적당한 포장 |
| 배달 시간: | 예금 후에 30 일 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 달 당 500 톤 |
| 구조: | 전기 성분 | 압력: | 낮은/고압 |
|---|---|---|---|
| 연료: | 석탄/가스/석탄을 때는/물 열 | 상태: | 새롭습니다 |
| 재료: | 탄소 강철/스테인리스 | 색: | 빨강/파랑/회색 |
| 하이 라이트: | 석탄 연소 과열기 및 재가열기,ASME 과열기 및 재열기,탄소강 증기 과열기 |
||

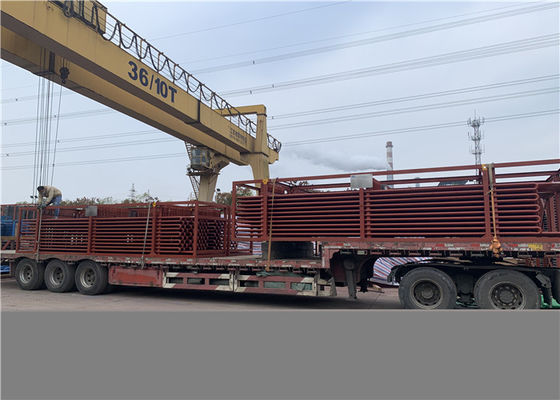

발전소에 있는 석탄 연소 증기 보일러 과열기 및 재열기 탄소강
제품 설명
과열기 및 재열기의 기능 및 특성
과열기 및 재열기의 기능:
과열기 및 재가열기는 가열 표면의 중요한 부품으로, 증기 온도를 높이고 증기 엔탈피를 개선하고 발전소의 열 순환 효율을 높이는 데 사용됩니다.
과열기는 과열 증기를 특정 온도의 과열 증기로 가열하는 역할을 합니다.보일러 부하 또는 기타 작업 조건이 변경되면 과열 증기 온도가 정상이고 허용 가능한 온도 변동 범위 내인지 확인해야 합니다.
발전소의 열 순환에서 압력과 온도의 원래 매개 변수가 더 높거나 순환의 열 효율이 더 좋거나 증기 터빈 후면의 증기 습도가 너무 높아 안전에 영향을 미칩니다.과열기 증기 온도는 금속 재료에 의해 제한되지만 현재 금속 재료의 한계로 인해 대부분의 발전소 보일러의 과열 온도는 여전히 540-555도 범위 내에 있으며 증기 터빈 블레이드의 증기 습도를 피하기 위해 후면이 너무 커서 중간 재가열 시스템이 적용됩니다.
재열기의 기능은 증기터빈 고압실린더의 배기를 과열온도에 가깝거나 같은 재가열온도로 가열한 후 중압실린더와 저압으로 보내 팽창시켜 증기터빈의 건조도를 높이는 작용을 하는 것입니다. 뒤쪽.일반적으로 재가열 증기의 압력은 과열 증기 압력의 1/5입니다.재가열 시스템을 적용하면 발전소의 열효율을 4~5% 높일 수 있습니다.
지금까지 우리나라에서는 125mw 이상의 설비에 모두 1회 중간재가열 방식을 적용하고 있다. 이중 재가열은 순환 열효율을 다시 2% 증가시킬 수 있지만 시스템이 매우 복잡하고 국가 단위에는 적용되지 않지만 해외의 대형 보일러에는 일반적입니다.
과열기 및 재열기의 작동 특성:
열효율을 향상시키기 위해 과열 증기의 압력은 초고압에서 아임계 및 초임계 압력으로 증가되었습니다.그러나 금속 성능으로 인해 과열기 및 재가열기의 증기 온도는 540-555도 이내로 유지됩니다.
과열기 및 재가열기의 관을 통해 흐르는 것은 고온 증기이기 때문에 관 벽에서 증기로의 대류 열 방출 전달 계수가 매우 작고 열전달 성능이 좋지 않고 관 벽으로의 증기의 냉각 용량이 낮습니다.한편, 열전달의 적절한 온도차를 보장하기 위해 일반적으로 과열기 및 재가열기는 연기 온도가 높은 지역에 배치되고 튜브 벽의 작동 온도가 다소 높기 때문에 과열기 및 재열기의 작업 환경은 상당히 나쁩니다.특히 재가열기의 경우 재가열 증기 압력이 낮고 튜브를 냉각하는 능력이 더 떨어지므로 과열기 및 재가열기의 설계 및 작동과 관련하여 튜브 금속이 장기적으로 안전하게 작업할 수 있는지 확인하는 방법이 중요한 문제입니다.그림 4-1은 보일러에 사용되는 일반 금속의 허용 온도 상한을 나타냅니다.더 높은 수준의 합금강 사용을 피하기 위해 과열기 및 재가열기 설계와 관련하여 사용된 튜브 금속은 작업 시 온도 한계에 거의 가깝습니다.이때 온도가 10~20도 상승하면 허용응력도 많이 줄어듭니다.따라서 다음과 같은 측면에서 과열기 및 재열기의 설계 및 작동에 주의를 기울여야 합니다.
1. 증기 온도를 확인하기 위해NS달릴 때 안정적인 자연.증기 온도의 변화는 +5--10도를 넘지 않아야 합니다.
2. 정격 증기 온도를 유지하기 위해 운전 조건이 어느 정도 변할 때 과열기 및 재열기의 온도를 조정하는 신뢰할 수 있는 방법이 필요합니다.
3. 사이의 열 편차를 최소화하기 위해 평행 한 튜브.
애플리케이션
포화 증기 가열에 사용, 증기 온도는 최대 900℃일 수 있습니다.
발전량 증가를 위한 과열기 용량 업그레이드
증기 용량, 압력, 필요한 온도 등과 같은 필요한 기술 데이터를 보내주십시오. 그에 따라 설계하겠습니다.
차이점
| 유형 | 장점 | 단점 | 지원 방법 |
| 펜던트형 | 1. 확고한 구조적 지원 | 1. 응축된 증기에 의한 흐름 막힘 2. 바닥에 축적된 물을 퍼지하기 위해 느린 재시작이 필요합니다. | 위에서 지원 |
| 도립형 | 1.응축증기의 적절한 배수 | 1. 특히 고속 가스 흐름에서 구조적 강성 부족 | 아래에서 지원 |
| 수평형 |
1. 적절한 배수 2. 좋은 구조적 강성. |
1. 화염을 직접 보지 않아 주로 대류형이다. | 일반적으로 주로에 평행한 수직 가스 덕트에서 지지됩니다. |
과열기는 증기의 온도를 포화점 이상으로 높이는 것입니다.
재열기는 기본적으로 터빈의 고압 단계에서 나오는 증기를 과열시키는 과열기입니다.재가열된 증기는 터빈의 저압 단계로 보내집니다.고압과 저압 터빈 사이에서 증기를 재가열함으로써 발전소 사이클의 전기 효율을 40% 이상으로 높일 수 있습니다. 재가열 사이클은 대규모 발전소에서만 경제적으로 가능하기 때문에 대형 전력 보일러에 사용됩니다.
세부
모든 원료는 먼저 파이프 라인 절단이 이루어집니다.
일련의 베어 오일(탄소강, 합금강 또는 내구성 열강)과 헤더 및 기타 보조 부품으로 구성됩니다.TubesΦ32,38,42 등도 요청으로.
|
설정 정보
|
|
|
프로세스
|
용접
|
|
구조
|
수평 또는 수직
|
|
재료
|
탄소강, 합금강
|
|
튜브
|
φ32, 38, 42 등
|
|
크기
|
맞춤형
|
|
상표
|
HTEG
|
|
보증
|
18개월
|
차이점
| 유형 | 장점 | 단점 | 지원 방법 |
| 펜던트형 | 1. 확고한 구조적 지원 | 1. 응축된 증기에 의한 흐름 막힘 2. 바닥에 축적된 물을 퍼지하기 위해 느린 재시작이 필요합니다. | 위에서 지원 |
| 도립형 | 1.응축증기의 적절한 배수 | 1. 특히 고속 가스 흐름에서 구조적 강성 부족 | 아래에서 지원 |
| 수평형 |
1. 적절한 배수 2. 좋은 구조적 강성. |
1. 화염을 직접 보지 않아 주로 대류형이다. | 일반적으로 주로에 평행한 수직 가스 덕트에서 지지됩니다. |
작업장
증기 용량, 압력, 필요한 온도 등과 같은 필요한 기술 데이터를 보내주십시오. 그에 따라 설계하겠습니다.
