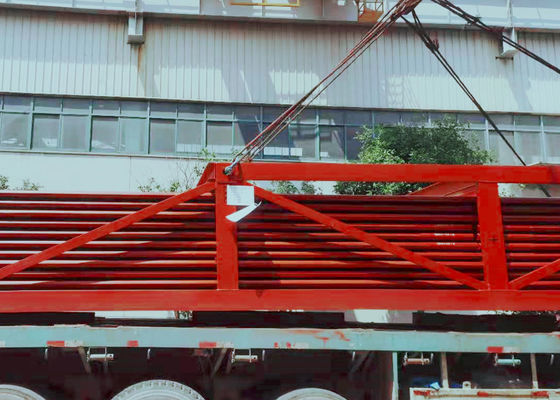

ASME 72 톤 20G 강철 관 증기 보일러 벽은 열 손실을 감소시킵니다

발전소 보일러를 위한 20G 강철 관으로 만드는 72 톤 보일러 막 물 벽면

소개

수벽 패널은 증기 발생 튜브를 대체하기 위해 현대 산업용 보일러에 사용됩니다.연료실의 화염에 의해 발산되는 고온 복사열을 흡수하고 기밀로 인한 열 손실을 줄이도록 설계되었습니다.우리는 수벽 패널의 보일러 튜브를 고객의 요구 사항에 맞게 다양한 모양과 크기로 제조하고 있으며 모두 자동 핀 투 튜브 용접기 및 대형 튜브 벤더를 사용하여 가공됩니다.

보일러 수벽은 사이에 금속 스트립이 있거나 없이 함께 용접된 튜브로 만들어진 멤브레인 벽입니다.이 벽은 석탄 연소실의 인클로저를 형성합니다.수벽 튜브는 증발기 섹션이라고도 합니다.그들은 보일러에서 상승함에 따라 점차적으로 증발하는 액체 형태의 물을 대부분 포함합니다.



• 멤브레인 보일러 수벽 패널: 스폿 용접은 많은 압연 핀 튜브를 밀봉된 결합 가열 표면에 용접하여 퍼니스의 기밀성을 향상시키고 공기 누출을 줄입니다.
• 스터드 워터 월 튜빙:길이 20~25mm, 직경 6~12mm의 핀을 수벽 튜브에 용접한 다음 크롬 광석 내화 플라스틱을 적용하여 수벽 패널의 열 흡수를 줄이고 연소 영역의 온도를 높입니다.특정 슬래그 태핑로 뿐만 아니라 연료에 불을 붙이기 어려운 상황에 적합합니다.
• 일반 튜브 보일러 물 벽 패널: 가장 단순한 구조인 이음매 없는 강관의 전체 행으로 구성됩니다.
• 벽에 부착된 보일러 수벽 배관: 퍼니스 벽의 내벽에 내장, 단면 열 흡수.
• 양면 온수 벽 패널: 대형보일러로의 중앙에 설치되어 서로 독립된 두 부분으로 나누어져 있고 양쪽이 가열됩니다.
•

애플리케이션


사양

보일러의 수벽 패널의 주요 기능은 고온의 화염이나 연도에 의해 발생하는 열을 흡수하고 튜브에 증기 또는 온수를 생성하여 챔버의 온도를 낮추는 것입니다.
