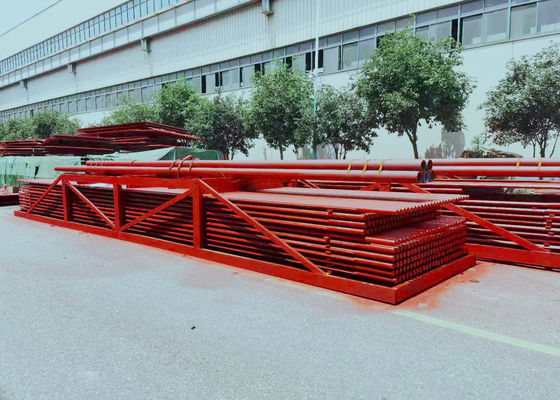

물에 잠긴 아크 용접을 가진 60 패널 보일러 막 벽

발전소 보일러의 유지 보수를 위한 잠긴 아크 용접이 있는 60 패널 보일러 멤브레인 벽


소개

멤브레인 수벽은 파이프와 핀으로 구성된 기밀 구조입니다. 장점은 용광로의 공기 누출이 적습니다.파이프 부설 벽을 사용할 수 있으며 강철 구조에 대한 부하가 적고 보일러 비용이 저렴합니다.서스펜션 구조를 사용하기 쉽고 열팽창 시스템을 개선하여 대규모 기계 생산, 높은 조립 속도, 낮은 축열 용량에 적합하고 시동 및 종료 시간을 단축합니다.단점은 제조 공정이 복잡하다는 것입니다.멤브레인 수벽은 종종 대용량, 고온 및 고압 보일러에 사용됩니다.

멤브레인 수벽의 장점

(1) 퍼니스 벽의 밀봉을 확인하고 연소실의 공기 누출을 줄입니다.

(2) 연소실에서 완전 수냉식을 구현하면 연소가 강화된 상태에서 코킹을 방지하는 데 유리합니다.

(3)보일러의 시동 및 정지 냉각 시간은 축열량이 적고 연소실의 빠른 온도 상승 및 빠른 냉각으로 인해 단축될 수 있습니다.

(4) 파이프 부설로 벽이 적합하여 보일러 프레임의 하중을 크게 줄이고 서스펜션 및 리프팅에 편리합니다.

(5) 베어 튜브 타입에 비해 튜브의 열 흡수 능력이 향상됩니다.

(6) 보일러 구성 요소의 조립도를 향상시키고 설치 작업량을 용이하게하고 줄입니다.

다른 제조 공정에 따라 멤브레인 수벽은 세 가지 유형으로 나눌 수 있습니다(그림 1 참조).2. 벌거 벗은 튜브와 핀 (평강)은 재료 비용이 저렴하고 다양한 피치의 요구 사항을 쉽게 충족 할 수있는 줄로 용접되지만 평강은 고정밀 및 마무리 장비가 필요합니다. 3. 베어 튜브 융합 용접, 핀 사이 튜브는 튜브 사이의 작은 피치에 주로 사용되는 용접 와이어를 채워서 형성됩니다.멤브레인 수벽의 튜브 사이의 피치는 보일러 압력 및 노 열 부하와 같은 요인과 관련이 있으며 일반적으로 s/d는 1.2-1.5입니다.

사양

보일러의 수벽 패널의 주요 기능은 고온의 화염이나 연도에 의해 발생하는 열을 흡수하고 튜브에 증기 또는 온수를 생성하여 챔버의 온도를 낮추는 것입니다.

• 멤브레인 보일러 수벽 패널: 스폿 용접은 많은 압연 핀 튜브를 밀봉된 결합 가열 표면에 용접하여 퍼니스의 기밀성을 향상시키고 공기 누출을 줄입니다.
• 스터드 워터 월 튜빙:길이 20~25mm, 직경 6~12mm의 핀을 수벽 튜브에 용접한 다음 크롬 광석 내화 플라스틱을 적용하여 수벽 패널의 열 흡수를 줄이고 연소 영역의 온도를 높입니다.특정 슬래그 태핑로 뿐만 아니라 연료에 불을 붙이기 어려운 상황에 적합합니다.
• 일반 튜브 보일러 물 벽 패널: 가장 단순한 구조인 이음매 없는 강관의 전체 행으로 구성됩니다.
• 벽에 부착된 보일러 수벽 배관: 퍼니스 벽의 내벽에 내장, 단면 열 흡수.
• 양면 온수 벽 패널: 대형보일러로의 중앙에 설치되어 서로 독립된 두 부분으로 나누어져 있고 양쪽이 가열됩니다.
