열 순환을 위한 방열 ASME 벌거벗은 과열기 코일

열교환기를 위한 ASME 벌거벗은 탄소 강철 반대로 부식 과열기 코일

보일러 과열기 코일 소개

발전소의 대형 보일러의 경우, 과열기 및 재가열기는 전체 난방 표면에서 큰 비율을 차지하므로 연기가 더 높은 온도를 갖는 지역에 배치해야 합니다.발전소의 열 순환 효율을 개선하려면 증기의 원래 매개변수를 점진적으로 개선해야 하며, 증기 압력의 증가는 과열 증기에 대한 상응하는 온도 증가를 필요로 하며, 또는 증기 터빈의 대형 단계 배기의 습도는 다음과 같습니다. 너무 높으면 안전에 영향을 미칩니다.따라서 과열기 및 재가열기를 통해 흐르는 증기는 고온 증기이며 열전달 성능이 상당히 나쁘므로 과열기 및 재열기의 튜브 벽 온도가 높다고 결정합니다.

과열기는 증기를 포화 온도에서 과열 온도로 가열하는 보일러의 일부입니다.증기 과열기라고도 합니다. 과열기는 열전달 방식에 따라 대류형, 방사형 및 반 방사형으로 나눌 수 있습니다. 구조의 특성에 따라 구불구불한 파이프 유형, 스크린 유형, 벽 유형 및 벽 유형. 그들은 평행 파이프와 입구 및 출구 매니 폴드로 구성됩니다.

대부분의 산업용 보일러에는 과열기가 없습니다. 많은 산업 공정 및 생활 시설에서 포화 증기만 필요하기 때문입니다. 발전소, 기관차 및 해양 보일러에서는 일반적으로 과열기가 전체 증기 발전소의 순환 열효율을 향상시키기 위해 설치됩니다.

제품 기능 및 특징

석탄 보일러용 HDB 열효율 스팀 과열기
사양:
과열기는 열효율을 향상시키는 가장 중요한 보일러 예비 부품 중 하나입니다.고온 증기 보일러 복사 과열기는 일반적으로 고압 발전소 보일러에 적용됩니다.

보일러에서 과열기의 역할은 포화 증기를 일정 온도의 과열 증기로 가열하여 발전소의 효율을 높이는 것입니다.중계기는 본질적으로 화력 발전소 사이클 효율을 더욱 향상시킵니다.

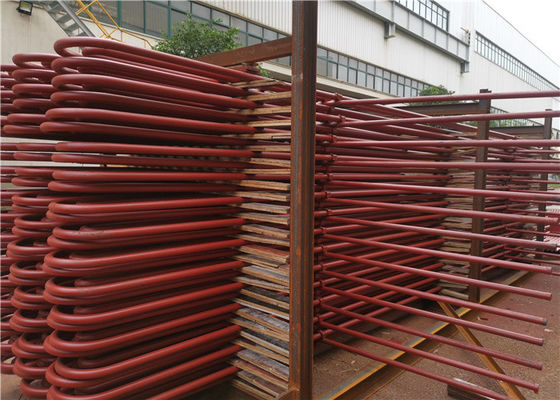

증기 과열기 코일: 과열기 코일은 보일러에서 포화 증기를 생성하는 데 사용됩니다.과열기 코일은 특히 발전소의 보일러에 사용됩니다.우리는 고객의 도면에 따라 지원 및 헤더가 있거나없는 다양한 등급의 합금강과 얼룩이 덜한 강관으로 슈퍼 히터 코일을 제조합니다.

부하 수준, 연료 변경, 연소 조건 변경 등과 같은 보일러 작동 조건의 변화는 모두 과열기 출구 증기 온도에 영향을 미치므로 발전소 보일러에는 보일러 출구 증기 온도를 안정되게 조정하는 수단이 있습니다. 지정된 값입니다. 일반적으로 사용되는 수단은 다음과 같습니다.

(1) 워터 제트 또는 표면 형 온도 감소기로 증기 온도를 직접 조정합니다.

(2) 스윙 버너로 퍼니스 출구 연기의 온도를 변경합니다.

(3) 연기 재순환 조정 과열기 열 흡수. 보일러 부하가 증가하면 흐름 과열기의 입구 및 출구 증기의 온도 상승 값이 증가하는 반면 복사 과열기의 온도 상승 값은 감소합니다.

대류 과열기, 복사 과열기 및 반 복사 과열기가 적절하게 결합되고 구성되면 부하 및 연소 조건이 변할 때 출구 증기 온도가 덜 변할 수 있습니다. 과열기 스택의 병렬 파이프의 열 흡수 및 증기 유량은 다음과 같습니다. 작동이 다릅니다. 개별 파이프의 과도한 온도를 피하기 위해 과열기는 대형 보일러의 여러 파이프 그룹으로 나뉩니다.각 파이프 그룹의 증기는 노 외부의 수집 상자와 혼합되고 증기 가이드 파이프는 각 파이프 그룹을 이동하는 데 사용되어 각 파이프 사이의 과도한 온도 차이를 방지합니다.

• 과열기

일반적으로 30 ~ 60mm입니다. 가장 일반적인 유형의 유동 과열기는 구불구불한 관입니다. 그것은 더 집중적인 관 그룹을 가지고 있으며 연도 가스 온도의 450 ~ 1000 ℃ 연도, 수직 및 측면 침식의 연도 가스를 장식합니다. 연도 가스는 주로 대류에 의해 파이프로 열을 전달하고 열의 일부는 복사에 의해 흡수됩니다. 판형 과열기는 복사에 속하는 로 상부 또는 출구에 배열된 복수의 튜브 스크린으로 구성됩니다. 반 복사형 과열기. 전자는 노 화염에서 복사열을 흡수하고 후자는 일부 대류열도 흡수합니다. 10 mpa 이상의 발전소 보일러에서는 스크린 유형과 구불구불한 유형 과열기가 일반적으로 열 흡수를 증가시키는 데 사용됩니다. 벽 노의 내벽에 적용된 과열기는 거의 사용되지 않는 복사 과열기입니다. 벽걸이 형 과열기는 대용량 발전소 보일러에 사용되어 용광로 상단 및 대류 층의 벽을 형성합니다.ue. 그림은 여러 과열기의 배열을 보여줍니다. 과열기가 있는 소용량 산업용 보일러는 단일 단계 과열기에서만 요구 사항을 충족할 수 있습니다.

세부

디자인 구조

1. 포화 증기 가열, 최대 900℃의 온도.

2. 고효율, >90%.

3. 고속 가열.

4. 스테인레스 스틸로 디자인하십시오.

5. 긴 디자인 수명, 15년.

증기 용량, 압력, 필요한 온도 등과 같은 필요한 기술 데이터를 보내주십시오. 그에 따라 설계하겠습니다.

HD 보일러는 동급 최고의 시설을 제공합니다.

Huadong Boiler는 1985년부터 34년 동안 맞춤형 보일러 부품을 전문으로 생산해 왔습니다. 당사의 보일러 부품은 산업용 증기 발생기, 증기 보일러, 온수 보일러, 전기 증기 보일러, 증기 감압 스테이션 등에 사용되어 왔습니다.
