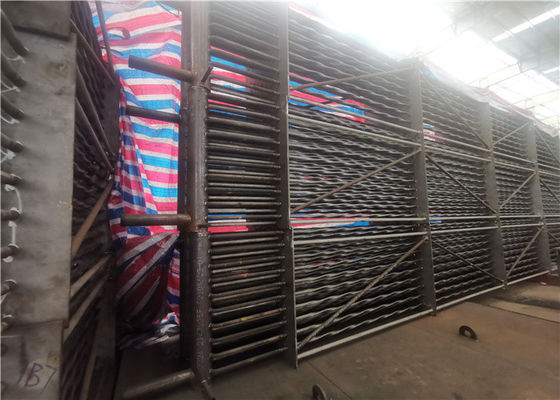

스테인리스 강선전도 편평한 나선형 관 열교환기 이코노마이저

스테인리스 강선전도 편평한 나선형 관 열교환기 이코노마이저

스테인리스 강선전도 편평한 나선형 관 열교환기 이코노마이저
Stainless Steel Twist Flat Spiral Tube Heat Exchanger Economizer
스테인리스 강선전도 편평한 나선형 관 열교환기 이코노마이저
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HDB
인증: ASME,EN,ISO,SGS
모델 번호: 보일러 이코노마이저/열교환기
결제 및 배송 조건:
최소 주문 수량: 5 톤
가격: Negotiable
포장 세부 사항: 내항성이 있는 포장
배달 시간: 30 일로 일합니다
지불 조건: L/C (신용장), 전신환
공급 능력: 500 톤/달
접촉
상세 제품 설명
타입: 이코노마이저/열교환기 애플리케이션: 콘스트루크온 / 건물 /Industry
출력: 온수/증기 연료: 석탄 ;기름 ;생물자원
재료: 탄소강, 합금강, 스테인리스강 등 표준: ASME, GB, ISO
하이 라이트:

트위스트 플랫 열교환기 이코노마이저

,

나선형 튜브 열교환기 이코노마이저

,

스테인레스 스틸 나선형 튜브 이코노마이저

스테인리스 트위스트 튜브 열교환기 이코노마이저 Sprial 튜브



이코노마이저 / 열교환기 설명


열교환기는 뜨거운 유체에서 차가운 유체로 열의 일부를 전달하는 장치입니다.열교환기는 화학, 석유, 전력, 식품 및 기타 여러 산업 생산에서 중요한 역할을 합니다.열교환기는 히터, 냉각기, 응축기, 증발기 및 리보일러 등으로 화학 생산에 널리 사용되었습니다.



열교환기의 관다발은 다수의 꼬인 평관으로 구성되며, 관다발의 강성을 높이기 위해 다수의 강철 고리가 관다발 외부에 배치된다.파이프의 특수 구조로 인해 파이프 내부와 외부의 유체가 나선형으로 흐르고 양쪽에서 유체의 열교환이 ​​동시에 강화됩니다.튜브 번들 외부의 특수 초크 코일 구조는 튜브 번들과 쉘 내부 사이의 열 전달 매체의 짧은 흐름 현상을 극복합니다.배플 플레이트가없는이 열교환 기는 화학, 석유 화학 및 기타 산업 분야의 광범위한 응용 전망에서 기존 쉘 및 튜브 열교환 기 변환에 특히 편리하며 비용을 절감하고 스케일링 및 진동을 줄입니다.



나선형 플랫 파이프의 제조 공정에는 "평탄화"와 "열간 비틀림"이 포함됩니다. 개선된 트위스트 튜브 열 교환기는 기존의 쉘 및 튜브 열 교환기만큼 간단하지만 많은 흥미로운 발전이 있습니다.열 전달 개선, 스케일링 감소, 진정한 역류, 비용 감소, 진동 없음, 공간 절약, 배플 요소 없음과 같은 기술 및 경제적 이점을 얻었습니다.



튜브의 독특한 구조로 인해 튜브와 쉘이 동시에 나선형 운동을 하여 난류의 정도를 촉진합니다. 열교환기의 총 열전달 계수는 기존 열교환기보다 40% 더 높으며, 압력 강하는 거의 동일합니다. 열교환기를 조립할 때 나선형 플랫 튜브와 평활관도 사용할 수 있습니다. 열교환기는 ASME 표준에 따라 엄격하게 제조됩니다. 쉘 및 튜브 열교환기 및 기존 장치가 사용되는 곳 열교환기를 교체할 수 있습니다. 일반적인 쉘 및 튜브 열교환기와 판 및 프레임 열전달 장비의 최고의 가치를 얻을 수 있으며 화학 및 석유 화학 산업에서 광범위한 응용 전망을 가지고 있습니다.



명세서


설명 이코노마이저
재료 합금강, 탄소강, SA210C, SA213T22 등
재료 표준 ASTM, EN 또는 ISO 등
치수 커스터마이징
무게

최소: 10톤

최대:100톤

제련 과정: EF+LF + VD
프로세스 재료 → 주괴 → 열간/냉간 압연 → 열처리(Normalizing+ Tempering) → 검사 → 황삭 → UT → 2차 열처리 → 마무리 가공 → 검사






애플리케이션


일반적인 상업 및 산업 응용 분야에서 보일러 작동 중에 연료 발열량의 약 10-20%가 스택 가스와 함께 대기로 배출됩니다.굴뚝 이코노마이저는 이러한 굴뚝 가스 에너지 손실의 상당 부분을 회수하여 보일러 시스템 효율을 크게 향상시키도록 설계되었습니다.이코노마이저를 선택할 때 몇 가지 고려 사항이 있습니다.

• 가스 측 압력 강하.보일러 스택에 추가된 배압은 연소 공기 팬 처리 능력에 영향을 미칩니다.이코노마이저와 연소 공기 팬의 크기는 적절한 시스템 작동 및 용량을 보장하기 위해 적절해야 합니다.

• 급수 온도.이코노마이저의 급수는 탈기되어야 하며 온도 설정점은 튜브 부식을 방지하기 위해 최소 220oF입니다.

• 물 측 압력 강하.급수 펌프는 이코노마이저 압력 강하를 수용할 수 있는 크기여야 합니다.또한 이코노마이저를 통한 적절한 유량을 보장하기 위해 연속 조절 급수 시스템이 필요합니다.



작업장


스테인리스 강선전도 편평한 나선형 관 열교환기 이코노마이저 0



스테인리스 강선전도 편평한 나선형 관 열교환기 이코노마이저 1
