파이프 누워 SA106 증발기 코일 보일러 멤브레인 벽

멤브레인 벽 및 증발기 코일이 있는 ASME 표준 증발기 어셈블리


소개

수벽 패널은 보일러 모서리 주위에 배열된 여러 줄의 강관으로 구성된 보일러의 주요 가열 표면입니다.내부는 흐르는 물 또는 증기이고 외부는 보일러의 로에서 화염의 열을 받아 주로 로에서 고온 연소 생성물의 복사열을 흡수합니다.작동 유체는 그 안에서 상승하고 열에 의해 증발합니다.

구조 유형에 따라 베어 튜브 유형, 멤브레인 유형 및 프릭 튜브 유형의 세 가지 주요 유형이 있습니다.

멤브레인 수벽은 파이프와 핀으로 구성된 기밀 구조입니다. 장점은 용광로의 공기 누출이 적습니다.파이프 부설 벽을 사용할 수 있으며 강철 구조에 대한 부하가 적고 보일러 비용이 저렴합니다.서스펜션 구조를 사용하기 쉽고 열팽창 시스템을 개선하여 대규모 기계 생산, 높은 조립 속도, 낮은 축열 용량에 적합하고 시동 및 종료 시간을 단축합니다.단점은 제조 공정이 복잡하다는 것입니다.멤브레인 수벽은 종종 대용량, 고온 및 고압 보일러에 사용됩니다.

다른 제조 공정에 따라 멤브레인 수벽은 세 가지 유형으로 나눌 수 있습니다(그림 1 참조).2. 벌거 벗은 튜브와 핀 (평강)은 재료 비용이 저렴하고 다양한 피치의 요구 사항을 쉽게 충족 할 수있는 줄로 용접되지만 평강은 고정밀 및 마무리 장비가 필요합니다. 3. 베어 튜브 융합 용접, 핀 사이 튜브는 튜브 사이의 작은 피치에 주로 사용되는 용접 와이어를 채워서 형성됩니다.멤브레인 수벽의 튜브 사이의 피치는 보일러 압력 및 노 열 부하와 같은 요인과 관련이 있으며 일반적으로 s/d는 1.2-1.5입니다.

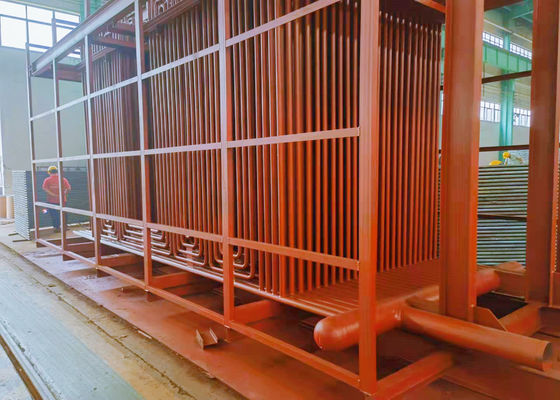

여기 도면은 파키스탄 프로젝트를 위한 멤브레인 벽과 증발기 코일이 있는 증발기 어셈블리입니다.

이 프로젝트에는 스팀 드럼+헤더+이코노마이저도 포함됩니다.

멤브레인 벽은 발전소 보일러 및 산업용 보일러의 가열 표면으로 널리 사용됩니다.

아래와 같은 장점이 있습니다.

멤브레인 수벽의 장점

(1) 퍼니스 벽의 밀봉을 확인하고 연소실의 공기 누출을 줄입니다.

(2) 연소실의 완전 수냉식 구현은 연소가 심화된 상태에서 코킹을 방지하는 데 유리합니다.

(3) 작은 축열량, 빠른 온도 상승 및 연소실의 빠른 냉각으로 인해 보일러의 시동 및 정지 냉각 시간을 단축할 수 있습니다.

(4) 파이프 부설로 벽이 적합하여 보일러 프레임의 하중을 크게 줄이고 서스펜션 및 리프팅에 편리합니다.

(5) 베어 튜브 타입에 비해 튜브의 열 흡수 능력이 향상됩니다.

(6) 보일러 구성 요소의 조립도를 향상시키고 설치 작업을 용이하게하고 감소시킵니다.
