상품 이름: | 막의 벽 | 키워드: | 물 벽면 |
---|---|---|---|
애플리케이션: | 슈가밀 유지보수 | 베이스 튜브의 재료: | SA192M |
평판재질: | Q235B | 생산 기술: | 서브머지드 아크 용접, 아르곤 아크 용접 |
하이 라이트: | ASME 표준 용광로 w 모든 패널,SA192M 용광로 벽 패널,SA192M 조립식 보일러 패널 |
Sugur Mill의 교체/유지보수를 위한 SA192M으로 만든 ASME 표준 보일러 멤브레인 벽
제품 소개
수벽 패널은 보일러 모서리 주위에 배열된 여러 줄의 강관으로 구성된 보일러의 주요 가열 표면입니다.내부는 흐르는 물 또는 증기이고 외부는 보일러의 로에서 화염의 열을 받아 주로 로에서 고온 연소 생성물의 복사열을 흡수합니다.작동 유체는 그 안에서 상승하고 열에 의해 증발합니다.
수벽은 초기 설계시 가열을 목적으로 하는 것이 아니라 로를 냉각시켜 고온에 의해 파손되지 않도록 하였다. 이후에는 열교환 기능이 좋아 점차 스팀 드럼을 교체하여 보일러의 주요 가열 부품.그들은 보일러 난로의 내벽에 놓인 많은 평행 튜브로 구성된 증발 가열 표면입니다.그들의 기능은 고온의 화재 또는 용광로의 가스 연도에 의한 복사열을 흡수하고 튜브 내부에 증기 또는 온수를 생성하고 노 벽 온도를 낮추어 보호하는 것입니다.대용량 보일러에서는 용광로의 화염 온도가 매우 높고 방열 강도가 매우 높습니다.40-50% 더 많은 열이 수벽에 의해 흡수됩니다. 소용량 보일러를 제외하고 현재 수관 보일러의 주요 증발 가열 표면은 수벽입니다.
구조 유형에 따라 수벽은 베어 튜브 유형, 멤브레인 유형 및 프릭 튜브 유형의 유형으로 나눌 수 있습니다.
Membrane type은 가장 널리 사용되는 방식입니다.
멤브레인 수벽은 파이프와 핀으로 구성된 기밀 구조입니다. 장점은 용광로의 공기 누출이 적습니다.파이프 부설 벽을 사용할 수 있으며 강철 구조에 대한 부하가 적고 보일러 비용이 저렴합니다.서스펜션 구조를 사용하기 쉽고 열팽창 시스템을 개선하여 대규모 기계 생산, 높은 조립 속도, 낮은 축열 용량에 적합하고 시동 및 종료 시간을 단축합니다.단점은 제조 공정이 복잡하다는 것입니다.멤브레인 수벽은 종종 대용량, 고온 및 고압 보일러에 사용됩니다.
다른 제조 공정에 따라 멤브레인 수벽은 세 가지 유형으로 나눌 수 있습니다(그림 1 참조).2. 벌거 벗은 튜브와 핀 (평강)은 재료 비용이 저렴하고 다양한 피치의 요구 사항을 쉽게 충족 할 수있는 줄로 용접되지만 평강은 고정밀 및 마무리 장비가 필요합니다. 3. 베어 튜브 융합 용접, 핀 사이 튜브는 튜브 사이의 작은 피치에 주로 사용되는 용접 와이어를 채워서 형성됩니다.멤브레인 수벽의 튜브 사이의 피치는 보일러 압력 및 노 열 부하와 같은 요인과 관련이 있으며 일반적으로 s/d는 1.2-1.5입니다.
사양

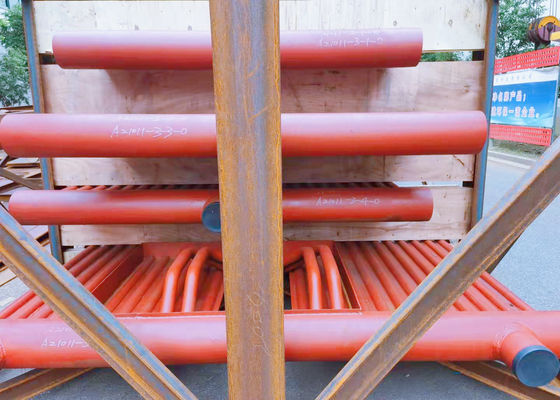

위의 그림은 세부 사양이 아래에 있는 파키스탄 프로젝트의 멤브레인 벽입니다.
이름 | 멤브레인 벽 |
재료 | ASME SA192M 및 Q235B |
튜브 크기 | 63.5*4.5mm |
기준 | ASME/GB 표준에 따라 |
장비 | 자동 생산 설비 |
애플리케이션 | 제당 공장 보일러 및 발전소 보일러 유지 보수 |
