높은 온도 증발기 구불구불한 코일 어셈블리 ASME 표준
소개
30년 이상 동안 Hua Dong Boiler는 보일러 예비 부품을 지속적으로 혁신하고 개선해 왔습니다.굽힘, 용접 및 디자인의 개선으로 당사 제품이 유럽 및 미국 표준을 모두 충족하여 안정적인 성능을 보장합니다.
구불구불한 관은 평면에서 여러 번 꼬이고 회전하는 관입니다.이코노마이저, 과열기 및 재가열기와 같은 보일러의 대류 가열 표면은 수평 및 수직 레이아웃으로 벨트를 통한 구불구불한 튜브 구조를 채택합니다.
증발관 번들은 주로 중소용량 보일러에서 대류 열전달을 흡수하는 증발관 번들입니다.일반적으로 상부 및 하부 드럼과 연결된 오름차순 및 내림차순으로 구성된 조밀한 엇갈린 튜브 시스템의 묶음입니다.증발 튜브 번들 파이프 열부하가 높으며 파이프의이 부분이 뜨거운 물에 의해 증기로 아래에서 위로 올라갑니다.주요 기능은 물과 증기에 열을 흡수하고 보일러 물 순환의 상승 부분 역할을 하는 것입니다.
1. 재료 구성 : 뱀 모양의 튜브(탄소강, 합금강 또는 내열강 등)와 수집 상자 및 기타지지 재료로 구성됩니다.튜브는 일반적으로 사용자의 필요에 따라 별도로 32, 38, 42 또는 기타 유형의 사양을 갖습니다.
2. 배열: 수직 또는 수평 레이아웃.
3. 특징: 아름다운 외관, 크기, 정확도, 일류 굽힘 및 용접 기술, 일류 탐지 장비.
과열기
화석 연료 발전소에는 종종 증기 생성 용광로에 과열기 섹션이 있습니다. 증기는 증기 드럼 내부의 건조 장비를 통과하여 용광로에 있는 튜브 세트인 과열기로 전달됩니다.여기에서 증기는 배관 외부의 뜨거운 연도 가스에서 더 많은 에너지를 흡수하고 그 온도는 이제 포화 온도 이상으로 과열됩니다.
재가열기
발전소 용광로는 튜브 외부의 뜨거운 연도 가스로 가열된 튜브를 포함하는 재가열기 섹션을 가질 수 있습니다.고압 터빈의 배기 증기는 이러한 가열된 튜브를 통과하여 중간 터빈을 구동한 다음 저압 터빈을 구동하기 전에 더 많은 에너지를 수집합니다.
|
유형
|
장점
|
단점
|
지원 방법
|
|
펜던트형
|
1. 확고한 구조적 지원
|
1. 응축된 증기에 의한 흐름 막힘 2. 바닥에 축적된 물을 퍼지하기 위해 느린 재시작이 필요합니다.
|
위에서 지원
|
|
도립형
|
1.응축증기의 적절한 배수
|
1. 특히 고속 가스 흐름에서 구조적 강성 부족
|
아래에서 지원
|
|
수평형
|
1. 적절한 배수
2. 좋은 구조적 강성
|
1. 화염을 직접 보지 않아 주로 대류형이다.
|
일반적으로 주로에 평행한 수직 가스 덕트에서 지지됩니다.
|

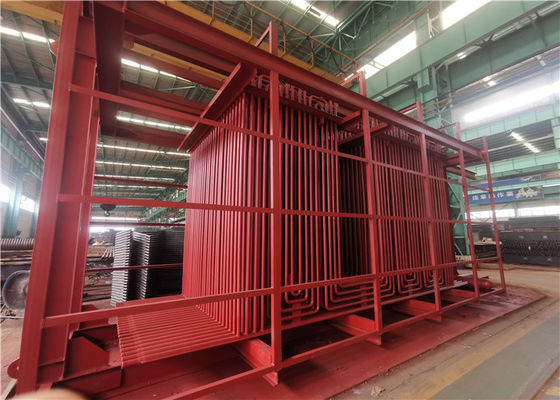

여기 도면은 참조용으로 멤브레인 벽과 증발기 코일이 있는 증발기 어셈블리입니다.
이 프로젝트에는 스팀 드럼+헤더+이코노마이저도 포함됩니다.
| 설계 및 제작 코드 | ASME 섹션 I, 2019 에디션 |
| 설계 압력 | 8.1MPa |
| 최대허용 작동 압력 | 8.1MPa |
| 설계 온도 | 320℃ |
| 수압 시험 압력 | 12.2MPa |
| 부식 허용 | 0.5mm |
