ASME 표준 증발기 어셈블리 보일러 멤브레인 벽

파키스탄에 보일러 막 벽 수출을 가진 ASME 표준 증발기 회의


소개

수벽 패널은 보일러 모서리 주위에 배열된 여러 줄의 강관으로 구성된 보일러의 주요 가열 표면입니다.내부는 흐르는 물 또는 증기이고 외부는 보일러의 로에서 화염의 열을 받아 주로 로에서 고온 연소 생성물의 복사열을 흡수합니다.작동 유체는 그 안에서 상승하고 열에 의해 증발합니다.

구불구불한 관은 평면에서 여러 번 꼬이고 회전하는 관입니다.이코노마이저, 과열기 및 재가열기와 같은 보일러의 대류 가열 표면은 수평 및 수직 레이아웃으로 벨트를 통한 구불구불한 튜브 구조를 채택합니다.

증발 튜브 번들은 주로 중소 용량 보일러에서 대류 열 전달을 흡수하는 구불구불한 튜브 번들입니다.일반적으로 상부 및 하부 드럼과 연결된 오름차순 및 내림차순으로 구성된 조밀한 엇갈린 튜브 시스템의 묶음입니다.증발 튜브 번들 파이프 열부하가 높으며 파이프의이 부분이 뜨거운 물에 의해 증기로 아래에서 위로 올라갑니다.주요 기능은 물과 증기에 열을 흡수하고 보일러 물 순환의 상승 부분 역할을 하는 것입니다.

구조 유형에 따라 베어 튜브 유형, 멤브레인 유형 및 프릭 튜브 유형의 세 가지 주요 유형이 있습니다.

멤브레인 수벽은 파이프와 핀으로 구성된 기밀 구조입니다. 장점은 용광로의 공기 누출이 적습니다.파이프 부설 벽을 사용할 수 있으며 강철 구조에 대한 부하가 적고 보일러 비용이 저렴합니다.서스펜션 구조를 사용하기 쉽고 열팽창 시스템을 개선하여 대규모 기계 생산, 높은 조립 속도, 낮은 축열 용량에 적합하고 시동 및 종료 시간을 단축합니다.단점은 제조 공정이 복잡하다는 것입니다.멤브레인 수벽은 종종 대용량, 고온 및 고압 보일러에 사용됩니다.

다른 제조 공정에 따라 멤브레인 수벽은 세 가지 유형으로 나눌 수 있습니다(그림 1 참조).2. 벌거 벗은 튜브와 핀 (평강)은 재료 비용이 저렴하고 다양한 피치의 요구 사항을 쉽게 충족 할 수있는 줄로 용접되지만 평강은 고정밀 및 마무리 장비가 필요합니다. 3. 베어 튜브 융합 용접, 핀 사이 튜브는 튜브 사이의 작은 피치에 주로 사용되는 용접 와이어를 채워서 형성됩니다.멤브레인 수벽의 튜브 사이의 피치는 보일러 압력 및 노 열 부하와 같은 요인과 관련이 있으며 일반적으로 s/d는 1.2-1.5입니다.

멤브레인 벽은 발전소 보일러 및 산업용 보일러의 가열 표면으로 널리 사용됩니다.

멤브레인 수벽의 장점

(1) 퍼니스 벽의 밀봉을 확인하고 연소실의 공기 누출을 줄입니다.

(2) 연소실에서 완전 수냉식을 구현하면 연소가 강화된 상태에서 코킹을 방지하는 데 유리합니다.

(3)보일러의 시동 및 정지 냉각 시간은 축열량이 적고 연소실의 빠른 온도 상승 및 빠른 냉각으로 인해 단축될 수 있습니다.

(4) 파이프 부설로 벽이 적합하여 보일러 프레임의 하중을 크게 줄이고 서스펜션 및 리프팅에 편리합니다.

(5) 베어 튜브 타입에 비해 튜브의 열 흡수 능력이 향상됩니다.

(6) 보일러 구성 요소의 조립도를 향상시키고 설치 작업을 용이하게하고 감소시킵니다.

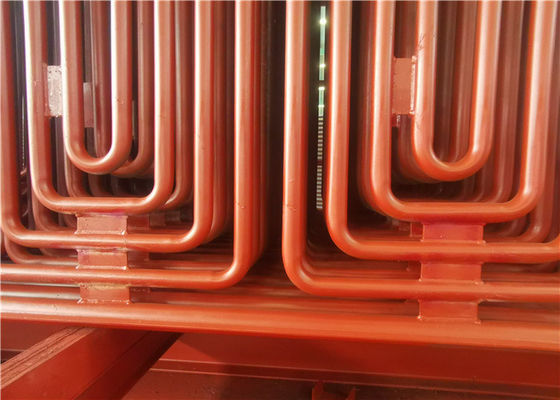

여기 도면은 참조용으로 멤브레인 벽과 증발기 코일이 있는 증발기 어셈블리입니다.

이 프로젝트에는 스팀 드럼+헤더+이코노마이저도 포함됩니다.
