원래 장소: | 장자강 시, 중국 |
브랜드 이름: | HD BOILER |
인증: | ISO9001 , TUV , ASME , EN |
모델 번호: | 물 벽면 |
최소 주문 수량: | 5 톤 |
---|---|
가격: | Negotiable |

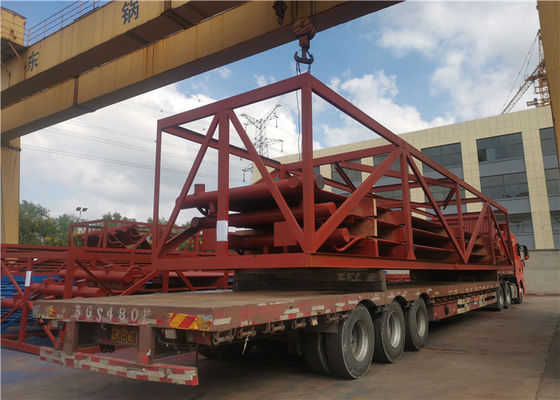

포장 세부 사항: | 스틸 프레임 패키지 |
배달 시간: | 60 일 |
지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
공급 능력: | 800 톤 / 달 |
상품명: | 보일러 물 벽 패널 | 임사체험: | 100% PT, 100 RT, 100% UT |
---|---|---|---|
애플리케이션: | 설탕 공장 및 산업용 보일러 | 예어: | 멤브레인 벽 |
용접 기술: | 서브머지드 아크 용접 | 기능: | 가열 표면 |
하이 라이트: | 아크 용접 보일러 멤브레인,300T 보일러 멤브레인,탄소강 보일러 멤브레인 벽 |
탄소 강철 기업 300T를 위한 잠긴 아크 용접 보일러 막 벽
멤브레인 워터 월의 제품 설명
다른 제조 공정에 따라 멤브레인 수벽은 세 가지 유형으로 나눌 수 있습니다(그림 1 참조).2. 벌거 벗은 튜브와 핀 (평강)은 재료 비용이 저렴하고 다양한 피치의 요구 사항을 쉽게 충족 할 수있는 줄로 용접되지만 평강은 고정밀 및 마무리 장비가 필요합니다. 3. 베어 튜브 융합 용접, 핀 사이 튜브는 튜브 사이의 작은 피치에 주로 사용되는 용접 와이어를 채워서 형성됩니다.멤브레인 수벽의 튜브 사이의 피치는 보일러 압력 및 노 열 부하와 같은 요인과 관련이 있으며 일반적으로 s/d는 1.2-1.5입니다.
각종 보일러 물 벽면은 날조될 수 있습니다
사양
보일러의 수벽 패널의 주요 기능은 고온의 화염이나 연도에 의해 발생하는 열을 흡수하고 튜브에 증기 또는 온수를 생성하여 챔버의 온도를 낮추는 것입니다.
이름 | 물 벽 패널 |
재료 | ASME/GB 표준 탄소강 또는 합금강 |
튜브 크기 | 맞춤형 |
기준 | ASME/GB 표준에 따라 |
장비 | 자동 생산 설비 |
애플리케이션 | 제당소 보일러 및 발전소 보일러 유지보수 |
우리는 광범위한 Waterwall 패널을 제조 및 공급하고 있습니다.우리가 제공하는 튜브는 핀 재료의 연속 스트립이 튜브에 나선형으로 감겨 있기 때문에 큰 내부 압력을 견디는 것으로 알려져 있습니다.이러한 튜브는 열을 균일하게 제공하여 열 출력을 증가시키는 것으로 알려져 있습니다.
구조 유형에 따라 베어 튜브 유형, 멤브레인 유형 및 프릭 튜브 유형의 세 가지 주요 유형이 있습니다. 베어 튜브 유형은 가장 단순한 구조의 이음매없는 강관의 전체 행으로 구성됩니다.멤브레인 수벽은 밀봉된 결합 가열 표면을 형성하기 위해 수벽의 많은 압연 핀 튜브의 일종의 조인트 용접입니다.그것은 퍼니스의 기밀성을 향상시키고 공기 누출을 줄일 수있을뿐만 아니라 퍼니스 벽을 보호하고 퍼니스 벽의 무게를 줄이고 구조를 단순화 할 수 있습니다.
멤브레인 수벽은 파이프와 핀으로 구성된 기밀 구조입니다. 장점은 로에서 공기 누출이 적습니다.파이프 부설 벽을 사용할 수 있으며 강철 구조에 대한 부하가 적고 보일러 비용이 저렴합니다.서스펜션 구조를 사용하기 쉽고 열팽창 시스템을 개선하여 대규모 기계 생산, 높은 조립 속도, 낮은 축열 용량에 적합하고 시동 및 종료 시간을 단축합니다.단점은 제조 공정이 복잡하다는 것입니다.멤브레인 수벽은 종종 대용량, 고온 및 고압 보일러에 사용됩니다.
보일러의 수벽 패널의 주요 기능은 고온의 화염이나 연도에 의해 발생하는 열을 흡수하고 튜브에 증기 또는 온수를 생성하여 챔버의 온도를 낮추는 것입니다.
수벽 패널용 재료
20# 강철, SA192, SA 106B, 15CrMoVG, 12Cr1MoV
표준
ASME 코드 표준, GB 표준
품질 검사
MT, RT, 수압 시험
