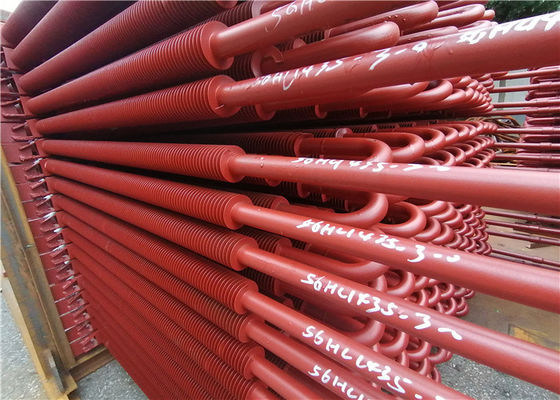

선반 보일러 Sprial 탄미익 관 ASME 표준 보일러 이코노마이저

Sprial 탄미익 관 ASME 기준을 가진 최고 선반 보일러 이코노마이저

이코노마이저 유형

이코노마이저는 재질에 따라 강관 이코노마이저와 철제 이코노마이저로 나눌 수 있습니다.현재 대부분의 중대형 보일러는 강도가 높고 안정적인 작업 능력을 갖고 충격을 견딜 수 있는 한편 열전달 성능이 좋고 구조가 작으며 비용이 저렴하기 때문에 강관으로 만든 이코노마이저를 널리 사용합니다.한 가지 약점은 내식성이 좋지 않다는 것입니다. 그러나 현재 현대식 보일러 급수는 엄격하게 처리되어 문제가 거의 해결되었습니다.

작동유체의 가열연장에 따라 이코노마이저는 비비등식과 비등식으로 나눌 수 있다.
1. 끓는 이코노마이저: 출구 수온은 surnatured 온도에 도달할 수 있을 뿐만 아니라 일부 물을 기화시킬 수 있습니다. 비율은 전체 급수의 약 10-15%이며 많은 흐름 저항이 발생하는 경우 20% 이하입니다. 작동 유체에.
2. 비 끓는 이코노마이저: 출구 온도는 주어진 압력 하에서 끓는점보다 20-25도 낮습니다.
중압보일러는 대부분 비등식 이코노마이저를 사용합니다.이는 중압보일러에서 물의 기화잠열이 크고 가열된 물의 열이 작기 때문이다.따라서 보일러 이코노마이저에서 증발될 물을 보내서 보일러의 불안정한 연소를 방지하고 너무 낮은 출구 연도 가스 온도로 인한 과열기로서 가열 표면의 금속 소비 증가를 방지할 필요가 있습니다.또한 이코노마이저의 역할을 수행하는 데 도움이 될 수 있습니다.

보일러의 급수에서 과열 증기로 가열되는 급수 예열, 증발 및 과열의 세 단계가 있습니다.세 단계는 세 가지 다른 가열 표면에서 마무리됩니다.보일러 증기 및 물 회로는 3개의 서로 다른 가열 표면과 연결 파이프로 구성됩니다.보일러 이코노마이저는 그 중 하나로 급수를 예열하는 장비가 맞습니다.따라서 보일러 증기 및 물 회로에서 보일러 작동 유체의 온도가 가장 낮은 가열 표면입니다.이 장비를 통과하는 작동유체는 단상수(비비등 이코노마이저)입니다.

초고압보일러는 대부분 비비등식 이코노마이저를 사용합니다.이는 압력이 높을수록 기화잠열은 감소하고 가열된 물의 열은 더 커지기 때문에 슬래그를 방지하기 위해 수벽 패널에 가열할 물을 약간 보내야 하기 때문입니다. 용광로 및 배출 연도 가스의 너무 높은 온도로 인한 용광로 배출구 및 용광로 내부의 가열 표면.그래서 보통 초고압보일러는 비보일러식 이코노마이저를 사용합니다.
어떤 유형의 이코노마이저가 보일러의 매개변수인지 고려해야 할 주요 요소입니다.보일러 매개변수가 다를 때 작동 유체를 가열하기 위해 3단계에서 필요한 열 흡수 비율이 다릅니다.따라서 3개의 가열 표면의 해당 배열도 변경해야 합니다.높은 매개 변수를 가진 대형 장치의 경우 증발 열 흡수가 적고 가열에 의한 물의 열 흡수, 과열에 의한 증기의 열 흡수, 재가열에 의한 열 흡수가 상당히 큽니다.따라서 비비등식 이코노마이저는 초고압 유닛보일러의 주형이다.


기능

1. 연료절감 : 이코노마이저는 보일러 후면에 위치한다.이렇게 하면 연기와 가스 온도를 낮추어 연료를 절약할 수 있습니다.
2. 스팀 드럼의 작업 조건 개선: 이코노마이저로 인해 스팀 드럼에 들어갈 때 급수 온도가 증가합니다.급수와 스팀 드럼 벽 사이의 온도 차이와 스팀 드럼 열 응력을 줄여 스팀 드럼의 작업 조건을 개선하고 서비스 수명을 연장합니다.
3. 보일러 제조 비용 절감: 급수는 보일러 이코노마이저에서 가열됩니다.일부 고가의 고온 수벽 패널을 대체하기 위해 보일러 이코노마이저로 저온 예비 부품을 사용하면 보일러 제조 비용이 절감됩니다.

명세서


품질 관리

1. 적용된 재료 정보가 포함된 충격 시험 및 강도 계산 보고서.
2. 강판, 튜브 및 전극의 100% NDT(비파괴 검사) 보고서
3. X-ray, γ-ray 및 액체 침투 테스트 검사 보고서(용접 이음매): 보일러 전체의 품질을 보장하기 위해
4. 수압 시험 보고서: 표준 작동 압력 및 안전 보장
