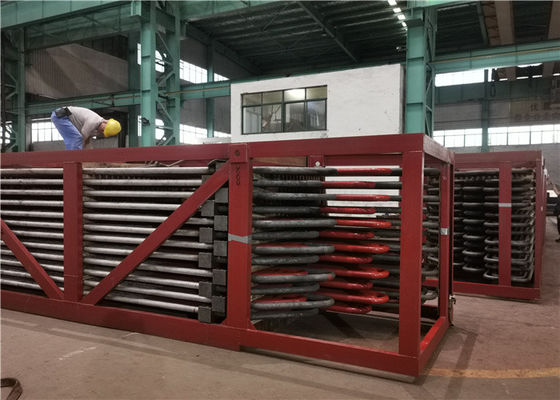

ASME 부식 방지 쉴드 벤딩 재열기 코일

부식 방지 방패 구부리는 관을 가진 ASME 과열기 코일

과열기 및 재열기, 보일러 과열기 코일용 맞춤형 부품

현대식 보일러에서 과열기 및 재열기의 열흡수 소비량은 작동유체의 전체 열흡수량의 절반 이상이므로 과열기 및 재열기의 가열면은 보일러의 전체 가열면에서 많은 부분을 차지하므로 반드시 설치해야 합니다. 연기 온도가 높은 지역에서 작업 조건은 모든 가열 표면 중에서 최악입니다. 가열 표면의 튜브 벽 온도는 최대에 가깝습니다.강재의 허용온도는 보일러의 경제성과 신뢰성 측면에서 과열기 및 재열기의 합리적인 배치와 설계가 매우 중요합니다.설계에 있어서 과열기 및 재열기의 안전성과 신뢰성 확보를 바탕으로 특히 합금강의 사용량을 줄이기 위해서는 금속 소비량을 최대한 줄이는 것이 매우 중요합니다.

과열기는 증기를 포화 온도에서 과열 온도로 가열하는 보일러의 일부입니다.증기 과열기라고도 합니다. 과열기는 열전달 방식에 따라 대류형, 방사형 및 반 방사형으로 나눌 수 있습니다. 구조의 특성에 따라 구불구불한 파이프 유형, 스크린 유형, 벽 유형 및 벽 유형. 그들은 평행 파이프와 입구 및 출구 매니 폴드로 구성됩니다.

제품 기능 및 특징

석탄 보일러용 HDB 열효율 스팀 과열기
사양:
과열기는 열효율을 향상시키는 가장 중요한 보일러 예비 부품 중 하나입니다.고온 증기 보일러 복사 과열기는 일반적으로 고압 발전소 보일러에 적용됩니다.

보일러에서 과열기의 역할은 포화 증기를 일정 온도의 과열 증기로 가열하여 발전소의 효율을 높이는 것입니다.중계기는 본질적으로 화력 발전소 사이클 효율을 더욱 향상시킵니다.

증기 과열기 코일: 과열기 코일은 보일러에서 포화 증기를 생성하는 데 사용됩니다.과열기 코일은 특히 발전소의 보일러에 사용됩니다.우리는 고객의 도면에 따라 지원 및 헤더가 있거나없는 다양한 등급의 합금강과 얼룩이 덜한 강관으로 슈퍼 히터 코일을 제조합니다.

부하 수준, 연료 변경, 연소 조건 변경 등과 같은 보일러 작동 조건의 변화는 모두 과열기 출구 증기 온도에 영향을 미치므로 발전소 보일러에는 보일러 출구 증기 온도를 안정되게 조정하는 수단이 있습니다. 지정된 값입니다. 일반적으로 사용되는 수단은 다음과 같습니다.

(1) 워터 제트 또는 표면 형 온도 감소기로 증기 온도를 직접 조정합니다.

(2) 스윙 버너로 퍼니스 출구 연기의 온도를 변경합니다.

(3) 연기 재순환 조정 과열기 열 흡수. 보일러 부하가 증가하면 흐름 과열기의 입구 및 출구 증기의 온도 상승 값이 증가하는 반면 복사 과열기의 온도 상승 값은 감소합니다.

대류 과열기, 복사 과열기 및 반 복사 과열기가 적절하게 결합되고 구성되면 부하 및 연소 조건이 변할 때 출구 증기 온도가 덜 변할 수 있습니다. 과열기 스택의 병렬 파이프의 열 흡수 및 증기 유량은 다음과 같습니다. 작동이 다릅니다. 개별 파이프의 과도한 온도를 피하기 위해 과열기는 대형 보일러의 여러 파이프 그룹으로 나뉩니다.각 파이프 그룹의 증기는 노 외부의 수집 상자와 혼합되고 증기 가이드 파이프는 각 파이프 그룹을 이동하는 데 사용되어 각 파이프 사이의 과도한 온도 차이를 방지합니다.

세부

디자인 구조

1. 포화 증기 가열, 최대 900℃의 온도.

2. 고효율, >90%.

3. 고속 가열.

4. 스테인레스 스틸로 디자인하십시오.

5. 긴 디자인 수명, 15년.

증기 용량, 압력, 필요한 온도 등과 같은 필요한 기술 데이터를 보내주십시오. 그에 따라 설계하겠습니다.

HD 보일러는 동급 최고의 시설을 제공합니다.

Huadong Boiler는 1985년부터 34년 동안 맞춤형 보일러 부품을 전문으로 생산해 왔습니다. 당사의 보일러 부품은 산업용 증기 발생기, 증기 보일러, 온수 보일러, 전기 증기 보일러, 증기 감압 스테이션 등에 사용되어 왔습니다.
