| 원래 장소: | 중국 |
| 브랜드 이름: | HD Boiler |
| 인증: | ISO9001,ASME,Grade A,SGS,EN |
| 모델 번호: | 멤브레인 워터 월 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 항해에 적당한 포장 |
| 배달 시간: | 30 일 |
| 지불 조건: | L/C, T/T, 웨스턴 유니온, D/P, MoneyGram |
| 공급 능력: | 500톤/월 |
| 상태: | 새로운 | 구조: | 불/물 관 |
|---|---|---|---|
| 연료: | 석탄/가스/석탄 화력/수열 | 유형: | 에너지 절약 |
| 포장: | 아이언 프레임 패키지 | 재료: | 탄소강/스테인리스 등 |
| 하이 라이트: | 열 보존 보일러 멤브레인 워터 패널,NDT 보일러 멤브레인 워터 패널,ASME 온수 보일러 벽 |
||

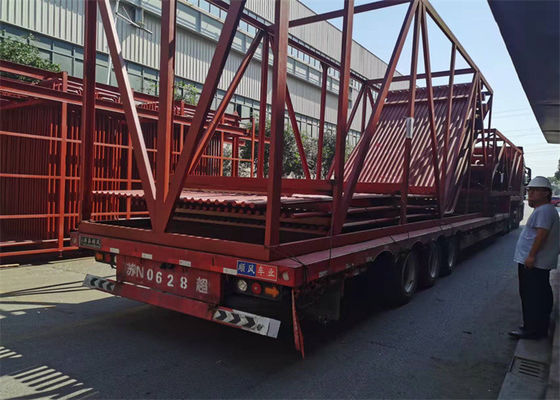

발전소 보온 가스 온수 보일러 예비 부품 물 벽 패널
물 벽 패널의 특징
1. 적용 재료 정보가 포함된 강도 계산 보고서
2. 강판, 튜브 및 용접봉의 100% NDT(비파괴 검사) 보고서;
3. 100% X선 검사 보고서(용접 이음매): 전체 보일러의 품질을 보장하기 위해;
4. 수압 시험 보고서: 표준 작동 압력과 안전을 보장하십시오.
물 벽 패널의 제품 세부 정보
핀이있는 수벽 패널은 일반적으로 노 벽의 내벽에 수직으로 놓여 있으며 주로 용광로의 화염 및 고온 연도 가스에서 방출되는 복사열을 흡수하는 데 사용됩니다. 가열 표면을 증발시키는 주요 유형입니다. 모든 종류의 현대식 보일러 및 보일러 물 순환 루프의 기본 구성 요소. 용광로 벽의 냉각 및 보호로 인해 이름이 지정되었습니다.
수벽은 원래 가열되도록 설계되지 않았지만 고온 손상으로부터 용광로를 냉각하도록 설계되었습니다. 나중에 열 교환 기능이 좋기 때문에 보일러의 주요 가열 부분인 스팀 드럼을 점차 대체했습니다.
보일러 실의 내벽에 놓여 있고 많은 평행 파이프로 구성된 증발 가열 표면. 수벽의 기능은 노실에서 고온 화염 또는 연도 가스의 복사열을 흡수하여 증기 또는 온수를 생성하는 것입니다. 파이프에서, 로 벽의 온도를 낮추어 로 벽을 보호합니다. 대용량 보일러에서는 로의 화염 온도가 매우 높고 방열 강도가 매우 큽니다. 40 ~ 50 % 이상 보일러의 열은 수벽에 의해 흡수됩니다. 소수의 작은 용량 보일러, 현대식 수관 보일러는 증발의 주요 가열 표면으로 수냉식 벽을 사용합니다.
물 벽 패널의 매개변수
| 이름 | 멤브레인 워터 패널 |
| 재료 | 탄소강, 합금 강철,등. |
| 튜브 크기 | Φ38 - 76mm, 사용자 정의 |
| 기준 | ISO , ASME |
| 모델 | 박힌 |
| 치수 | 커스터마이징 |
| 제조공정 | 재료 → 주괴 → 열간/냉간 압연 → 열처리(Normalizing+ Tempering) → 검사 →세련→튜브 접합 용접→집회 →용접 →검사→열처리→수압 시험→페인트 등→ 포장 |
| 설치 위치 | 보일러 연소실 주변 |
물 벽 패널의 장점
1. 퍼니스 벽의 밀봉을 확인하고 연소실의 공기 누출을 줄입니다.
2. 연소실에서 완전한 수냉을 실현하여 연소가 강화된 상태에서 코킹을 방지하는 데 도움이 됩니다.
3. 낮은 축열량, 연소실의 빠른 가열 및 냉각으로 보일러 시동 및 정지의 냉각 시간을 단축할 수 있습니다.
4. 보일러 프레임의 하중을 크게 줄이고 서스펜션을 용이하게하는 튜브 놓기로 벽을 사용하는 것이 적합합니다.
5. 광 파이프와 비교하여 파이프의 열 흡수 능력이 향상됩니다.
6. 보일러 구성 요소의 사전 조립 정도를 개선하고 설치 작업을 촉진하고 줄입니다.
회사 소개
1985년에 설립된 Zhangjiagang Hua Dong Boiler Co.,Ltd.(HD Boiler로 거래), 발전소 생산;산업;열을 낭비하다;폐기물 소각;바이오매스;유기 열 운반체 및 전기 증기 보일러.광범위한 가열 표면과 결합된 HD 보일러는 보일러 설계, 제작, 설치, 유지보수 및 보일러 압력 부품 교체를 포함한 독특한 서비스를 시장에 제공합니다.
