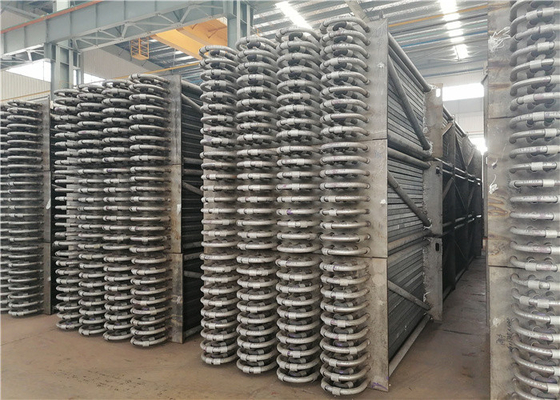

ASME 표준 탄소강 CFB 보일러 이코노마이저 소각로

ASME 표준 탄소강 CFB 보일러 이코노마이저 소각로

ASME 표준 탄소강 CFB 보일러 이코노마이저 소각로
ASME Standard Carbon Steel CFB Boiler Economiser Incinerator
ASME 표준 탄소강 CFB 보일러 이코노마이저 소각로
제품 상세 정보:
원래 장소: 장쑤, 중국
브랜드 이름: HD Boiler
인증: ASME, TUV, EN3834, ISO9001, Grade A
모델 번호: HDBBE0810
결제 및 배송 조건:
최소 주문 수량: 10세트
가격: USD20,000 to USD50,000 per set
포장 세부 사항: 철제 구조로 수출을 위한 항해에 적당한 패킹
배달 시간: 계약금 또는 L/C를 받은 후 80일 이내
지불 조건: 보자마자 L/C, T/T
공급 능력: 달 당 300 세트
접촉
상세 제품 설명
애플리케이션: 발전소 보일러, 열교환기 재료: 스테인레스 스틸, 보일러 스틸, 강관
연료: 석탄 연소, 석유 연소, 가스 연소 표면 처리: 그린
구조: 수평의 포트: 상하이, 장가항
하이 라이트:

탄소강 CFB 보일러 이코노마이저

,

ASME CFB 보일러 이코노마이저

,

ASME 보일러 소각로



ASME 표준 탄소강 보일러 이코노마이저 소각로 사용




이코노마이저 유형


이코노마이저는 재질에 따라 강관 이코노마이저와 철제 이코노마이저로 나눌 수 있습니다.현재 대부분의 중대형 보일러는 강도가 높고 안정적인 작업 능력을 가지며 충격에 견딜 수 있는 한편 열전달 성능이 좋고 구조가 작으며 비용이 저렴하기 때문에 강관으로 만든 이코노마이저를 널리 사용합니다.한 가지 약점은 내식성이 좋지 않다는 것입니다. 그러나 현재 현대식 보일러 급수는 엄격하게 처리되어 문제가 거의 해결되었습니다.


작동유체의 가열연장에 따라 이코노마이저는 비비등식과 비등식으로 나눌 수 있다.


1. 끓는 이코노마이저: 출구 수온은 surnatured 온도에 도달할 수 있을 뿐만 아니라 일부 물을 기화시킬 수 있습니다. 비율은 전체 급수의 약 10-15%이며 많은 흐름 저항이 발생하는 경우 20% 이하입니다. 작동 유체에.


2. 비 끓는 이코노마이저: 출구 온도는 주어진 압력 하에서 끓는점보다 20-25도 낮습니다.


중압보일러는 대부분 비등식 이코노마이저를 사용합니다.이는 중압보일러에서 물의 기화잠열이 크고 가열된 물의 열이 작기 때문이다.따라서 보일러 이코노마이저에서 증발될 물을 보내서 보일러의 불안정한 연소를 방지하고 너무 낮은 출구 연도 가스 온도로 인한 과열기로서 가열 표면의 금속 소비 증가를 방지할 필요가 있습니다.또한 이코노마이저의 역할을 수행하는 데 도움이 될 수 있습니다.


초고압보일러는 대부분 비비등식 이코노마이저를 사용합니다.이는 압력이 높을수록 기화잠열은 감소하고 가열된 물의 열은 더 커지기 때문에 슬래그를 방지하기 위해 수벽 패널에 가열할 물을 약간 보내야 하기 때문입니다. 용광로 및 배출 연도 가스의 너무 높은 온도로 인한 용광로 배출구 및 용광로 내부의 가열 표면.그래서 보통 초고압보일러는 비보일러식 이코노마이저를 사용합니다.


어떤 유형의 이코노마이저가 보일러의 매개변수인지 고려해야 할 주요 요소입니다.보일러 매개변수가 다를 때 작동 유체를 가열하기 위해 3단계에서 필요한 열 흡수 비율이 다릅니다.따라서 3개의 가열 표면의 해당 배열도 변경해야 합니다.높은 매개 변수를 가진 대형 장치의 경우 증발 열 흡수가 적고 가열에 의한 물의 열 흡수, 과열에 의한 증기의 열 흡수, 재가열에 의한 열 흡수가 상당히 큽니다.따라서 비비등식 이코노마이저는 초고압 유닛보일러의 주형이다.


기능


이코노마이저를 사용하는 기원은 배기 가스 폐열을 사용하여 급수를 가열하여 배기 온도를 낮추고 보일러 효율을 높이고 연료 소비를 절약하기 위해 이코노마이저라고 불리는 것입니다.보일러 이코노마이저를 사용하면 증발 가열 표면에 도달하기 전에 공급수가 이미 여기에서 가열되므로 가열 면적뿐만 아니라 증발 가열 표면에 흡수되는 열도 확실히 감소합니다.보일러 이코노마이저는 역류로 배치됩니다.작동유체의 평균온도는 surnatured water보다 낮고 강제유량을 적용하여 얇은 벽과 작은 직경의 관을 적용할 수 있는 여건을 조성한다.전체 구조도 매우 빡빡합니다.따라서 열전달 온도차와 열전달 계수는 동일한 연기 온도 범위를 갖는 대류 증발관 다발보다 높다.대류 증발 튜브 번들을 대체하는 보일러 이코노마이저는 금속 소비를 크게 줄일 수 있습니다.또한, 가열된 급수는 스팀 드럼으로 오고, 이렇게 하면 물과 스팀 드럼 벽 사이의 온도 차이를 감소시키고 궁극적으로 스팀 드럼의 열 응력을 감소시킬 수 있습니다.위의 이유로 인해 이제 이코노마이저는 보일러의 핵심 부품입니다.따라서 이코노마이저의 기능을 아래와 같이 합산할 수 있습니다.


1. 연료절감 : 이코노마이저는 보일러 후면에 위치한다.이렇게 하면 연기와 가스 온도를 낮추어 연료를 절약할 수 있습니다.


2. 스팀 드럼의 작업 조건 개선: 이코노마이저로 인해 스팀 드럼에 들어갈 때 급수 온도가 증가합니다.급수와 스팀 드럼 벽 사이의 온도 차이와 스팀 드럼 열 응력을 줄여 스팀 드럼의 작업 조건을 개선하고 서비스 수명을 연장합니다.


3. 보일러 제조 비용 절감: 급수는 보일러 이코노마이저에서 가열됩니다.일부 고가의 고온 수벽 패널을 대체하기 위해 보일러 이코노마이저로 저온 예비 부품을 사용하면 보일러 제조 비용이 절감됩니다.



보일러의 급수에서 과열 증기로 가열되는 급수 예열, 증발 및 과열의 세 단계가 있습니다.세 단계는 세 가지 다른 가열 표면에서 마무리됩니다.보일러 증기 및 물 회로는 3개의 서로 다른 가열 표면과 연결 파이프로 구성됩니다.보일러 이코노마이저는 그 중 하나로 급수를 예열하는 장비가 맞습니다.따라서 보일러 증기 및 물 회로에서 보일러 작동 유체의 온도가 가장 낮은 가열 표면입니다.이 장비를 통과하는 작동유체는 단상수(비비등 이코노마이저)입니다.





명세서


설명 보일러 이코노마이저
재료 합금강, 탄소강, SA210C, SA213T22 등
재료 표준 ASTM, EN 또는 ISO 등
치수 커스터마이징
무게

최소: 10톤

최대:1000톤

제련 과정: EF+LF + VD
프로세스 재료 → 주괴 → 열간/냉간 압연 → 열처리(Normalizing+ Tempering) → 검사 → 황삭 → UT → 2차 열처리 → 마무리 가공 → 검사
UT 표준 ASTM A388 또는 EN10228 등



품질 관리



1. 적용된 재료 정보가 포함된 충격 시험 및 강도 계산 보고서.

2. 강판, 튜브 및 전극의 100% NDT(비파괴 검사) 보고서

3. X-ray, γ-ray 및 액체 침투 테스트 검사 보고서(용접 이음매): 보일러 전체의 품질을 보장하기 위해

4. 수압 시험 보고서: 표준 작동 압력 및 안전 보장



ASME 표준 탄소강 CFB 보일러 이코노마이저 소각로 0ASME 표준 탄소강 CFB 보일러 이코노마이저 소각로 1
