산업적 증기 뜨거운 물 보일러 시스템, 수평선상이 가스를 연료로 하는 보일러
제품 세부정보
| 상태: | 새롭습니다 | 구조: | 물 관 |
|---|---|---|---|
| 이용 가능한 연료: | 석탄을 때는 | 작동: | 자동장치 |
| 배치: | 수평 보일러 | 용법: | 산업 |
| 설치: | 조립된 보일러 | 물 순환: | 자연적인 순환 |
| 평가된 일한 압력(mpa): | 1.25-2.5 | 정격 증기 온도: | 193-226 |
| 강조하다 |
산업적 온수 보일러,석탄에 의하여 발사되는 온수 보일러 |
||
제품 설명
높은 열 효율 SZL 석탄은 증기 온수 보일러 위하트 긴 서비스 라이프를 해고했습니다
생산

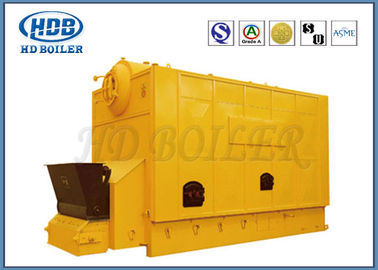

HD DZL 시리즈 스팀과 온수 보일러는 단기통, 수관 집회, 체인형 화격자 보일러입니다. 보일러 드럼은 경도로 보일러의 센터를 따라 배열됩니다.
전방 드럼과 노 치고인상문 관에서 양쪽은 헤더 폼 대류 가열 표면 사이에 복사 가열 표면, 후드럼과 관소를 형성합니다.
석탄 절약가는 보일러의 배후에서 설치됩니다.
연소 방생 고온 증기의 약간의 열이 난로에 흡수된 후, 증기는 번 아웃 챔버를 통하여 대류 가열 표면으로 흐르고, 석탄 절약가, 흡진장치와 초안 선풍기를 통해 굴뚝을 통해 바깥에서 배출합니다.
특징과 장점
1. 소형 구조, 적은 설치 공간, 단순 널마루 전화실, 비용 효율적 인프라.
2. 큰 조립체 레벨이 설치미술 기간과 값이 싼 설치미술을 단락시킵니다.
3. 충분하고 합리적 전열면, 보일러, 만족스러운 생산성과 높은 가열 효율의 빠른 온도 / 압력 상승.
4. 그레이트의 공기 분포 체임버로 공기를 시작하세요. 모든 공기 분포
챔버는 독립적으로 공기 흐름을 조정할 수 있고 그레이트가 규제된 스텝리스 속도일 수 있습니다.
5. 광범위한 적용 가능한 석탄과 전체 연소.
6. 전기 제어 상자는 완전한 자동 제어와 모니터를 갖추고 있습니다
높은 자동화, 안전, 신뢰성과 단순 작동을 특징으로 하는 악기.
매개 변수
| 모델 | SZL6-1.25-AII SZL6-1.6-AII SZL6-2.5-AII |
SZL8-1.25-AII SZL8-1.6-AII SZL8-2.5-AII |
SZL10-1.25-AII SZL10-1.6-AII SZL10-2.5-AII |
SZL15-1.25-AII SZL15-1.6-AII SZL15-2.5-AII |
SZL20-1.25-AII SZL20-1.6-AII SZL20-2.5-AII |
SZL25-1.25-AII SZL25-1.6-AII SZL25-2.5-AII |
SZL30-1.25-AII SZL30-1.6-AII SZL30-2.5-AII |
|
| 평가된 가열 효율(MW) | 6 | 8 | 10 | 15 | 20 | 25 | 30 | |
| 평가된 일하는 압력(MPa) | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | |
| 평가된 증기 온도 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | |
| 평가된 배출구 온도 | 60 | 60 | 60 | 60 | 104 | 104 | 104 | |
| 발열 에리어 | 보일러(m2) | 156 | 197.4 | 235.6 | 412 | 508 | 510 | 588.6 |
| 석탄 절약가(m2) | 87.2 | 157 | 174.4 | 413/413/236 | 357 | 496 | 450 | |
| 공기 예열기(m2) | -/-/181 | 199 | 212 | 210 | ||||
| 그레이트(m2)의 실효 면적 | 7.8 | 10.1 | 11.8 | 17.3 | 21 | 24.3 | 25.8 | |
| 물 크기(m3) | 7.3 | 9.6 | 12.4 | 15.3 | 21.6 | 27 | 27.6 | |
| 디자인 efficiency(%) | 80 | 80 | 80 | 80 | 80 | 80 | 80 | |
| 해당 연료 | 부드러운 등급 II | |||||||
| 운송 부분(m)의 최대 크기 | 6.1×3.1×3.5 | 6.8×3.4×3.5 | 7.6×3.4×3.5 | 9.6×3.4×3.54 | 11×3.41×3.54 | 8.3×3.0×3.6 | 8.5×3.6×3.64 | |
| 운송 부분(t)의 최대 무게 | 25 | 29 | 31 | 42 | 50 | 22/28 | 23/29 | |
| 설치(m)의 전체적인 크기 | 9.5×5.5×6.2 | 9.5×5.5×6.2 | 9.8×5.7×6.2 | 10.9×5.7×6.7 | 12×5.8×6.8 | 13.8×6.0×10.6 | 18×6×10.5 | |
| 기초된 팬 | GY6-1 30 kw | GY10-1 45 kw | GY10-15 55 kw | Y5-47 12D 75 kw | GY5-47 12.4D 90 kw | GY20-15 110 kw | GY35-15 132 kw | |
| 블로어 팬 | T4-72 5A 11 kw | GG10-1 15 kw | GG10-1 15 kw | G4-73 9D 30 kw | G4-73 9D 30 kw | GG20-15 55 kw | G40-73 10D 55 kw | |
| 조속기 | GL-10P 0.75 kw | GL-16P 1.1 kw | GL-16P 1.1 kw | GL-20P/II 1.5 kw | GL-20P/II 1.5 kw | GL-30P 2.2 kw | GL-40P 3 kw | |
회사 정보
1985년에 확립된 HD 보일러, 장자강 시 후아 동 보일러 사, 주식회사 (HD 보일러로서의 거래)가 치고인상문 패널, 절약가들, 공기 예열기, 과열기, 헤더, 나선형 핀 관, H-팔 관, 히트 파이프 기타 등등 HD 보일러와 같은 동력용 보일러, 산업용 보일러, HRSG 보일러와 모든 종류의 보일러부를 생산한 전문적 산업적 제조사이고 동 장자강 도시의 동쪽 교외인 라이 공단에 위치합니다. 발전소의 위치는 교통이 편리하게 그리고 빨리 사방으로 연장되면서, 스초우 또는 우시에 약 150 킬로미터 고속도로의 상하이 항구 또는 60 킬로미터 스태이트 로드로 입니다.
1. 200,000 평방미터의 제조 영역
2. 엔지니어들 150명
3. 600명의 코드화되 용접공들
4. 60명의 허가된 검사자들 (NDT 레벨 III 강사들)
5. 디자인과 제조 보일러를 위한 클래스-A 라이센스
6. ISO 9001:2008 품질 시스템
7. 동력용 보일러의 ASME 증명서
8. ASME 'S'',U'과 NB는 인증에 날인합니다
