에너지 절감 보일러 경제화기

에너지 절감 보일러 경제화기- 네

요약

보일러 경제자, 이름에서 알 수 있듯이, 보일러 연료 소비를 줄이고 열 효율을 향상시키기 위해 사용되는 장비의 일종입니다.연소 가스의 열 회유를 통해 연소 가스의 배출을 줄이도록, 에너지 절감 및 배출량 감축의 목적을 달성합니다. 보일러 경제기는 주로 두 가지 기능 측면을 가지고 있습니다.하나는 연소 가스 내의 폐열을 사용하여 보일러 입수수를 가열하는 것입니다., 이는 보일러의 열효율을 향상시키고, 다른 하나는 연소 가스의 온도 및 연소 배출을 줄이고, 환경에 대한 오염을 줄입니다.보일러 경제기는 매우 중요한 에너지 절약 장비입니다에너지 절감과 환경 보호에 매우 중요한 역할을 합니다.

노동자원리

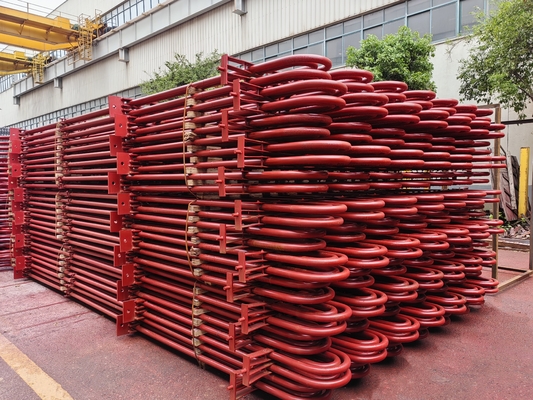

보일러 경제기는 피스 가스 열을 사용하여 공급수를 가열하는 일종의 열 교환기입니다. 외부 튜브에서 나오는 피스 가스는 튜브 뭉치를 닦는 위아래 가로 흐름입니다.파이프 벽에 열을 전달물은 바닥에서 위로 흐르고, 파이프 벽에서 열을 흡수하고, 그 온도는 높아지고 있습니다.하지만 또한 물/바람의 흐름과 배기가스뿐만 아니라 부식 감소에 좋은한 번 더, 이 방법은 먼지를 청소하는 데 잘 작동합니다.

기능

원인은 방광 가스의 폐열을 사용하여 공급 물을 가열하여 배기가스 온도를 낮추고 보일러 효율을 높이고 연료 소비를 절약하는 것입니다.이것이 경제자라는 이름입니다.보일러 경제자를 사용하는 경우, 공급 물은 이미 증발 난방 표면으로 오기 전에 여기에 가열됩니다.따라서 증발 난방 표면과 난방 영역에 흡수 된 열은 확실히 감소합니다.보일러 경제자는 역류로 배치됩니다. 작업 액체의 평균 온도는 표면 온도보다 낮습니다.물, 그리고 강제 흐름을 적용 하 여 얇은 벽 및 작은 지름의 튜브의 적용을 위한 조건을 만듭니다. 전체 구조 또한 매우 단단합니다. 따라서,열 전달 온도 차이와 열 전송 계수는 동일한 연소 온도 범위를 가진 공류 증발 튜브 뭉치보다 높습니다.. 콘벡션 증발 튜브 뭉치를 대체 할 보일러 경제가 큰 범위에서 금속 소비를 줄일 수 있습니다. 더 나아가 더열 된 공급 물이 증기 드럼에 도착합니다.이 방법은 물과 증기 드럼 벽 사이의 온도 차이를 줄일 수 있습니다, 그리고 궁극적으로 증기 드럼의 열 스트레스를 줄입니다. 위의 이유 때문에, 이제 경제자는 보일러의 중요한 부분입니다. 그래서 우리는 아래와 같이 경제자의 기능을 요약 할 수 있습니다:

1연료 절감: 연비기는 보일러의 뒷부분에 배치되어 연기와 가스 온도를 낮추어 연료를 절약할 수 있습니다.

2증기 배울의 작업 조건을 개선합니다: 경제제품으로 인해 증기 배울에 들어가면 공급 물의 온도가 증가합니다.그것은 공급 물과 증기 드럼 벽 사이의 온도 차이를 줄이고 증기 드럼 열 스트레스, 증기 드럼의 작업 조건을 개선하고 서비스 수명을 늘리기 위해.

3- 보일러 제조 비용을 줄이기: 보일러 경제자에서 공급수가 가열됩니다.낮은 온도 예비 부품의 사용 고가의 고 온도 물 벽 패널의 일부를 대체하기 위해 보일러 경제자로 보일러 제조 비용을 줄입니다.

종류

재질에 따라, 경제 가속기는 강철 튜브 경제 가속기와 철 경제 가속기로 나눌 수 있습니다. 현재 대부분의 크고 중량의 보일러는 강철 튜브로 만든 경제 가속기를 널리 사용합니다.왜냐하면 그들은 높은 강성과 신뢰할 수있는 작업 능력을 가지고 있기 때문입니다, 그리고 충돌을 견딜 수 있습니다, 한편 그들은 열 전달의 좋은 성능, 작은 구조와 낮은 비용.하지만 이제 현대 보일러에 공급되는 물은 엄격하게 처리됩니다.그래서 문제는 거의 해결되었습니다.

만약 작업 액체의 난방 확장에 따라, 경제자는 끓이지 않는 종류와 끓는 종류로 나눌 수 있습니다.

1끓는 경제: 출구 물 온도는 초자연 온도에 도달 할 수있을뿐만 아니라 일부 물을 증발시킬 수 있습니다. 비율은 전체 공급 물의 약 10-15%입니다.작업액에 의한 높은 흐름 저항의 경우 20% 이상이 아닙니다..

2- 끓지 않는 경제제: 출구 온도는 주어진 압력 아래에서 끓는 온도보다 20~25도 낮습니다.

대부분의 중압 보일러는 끓는 유형의 경제자를 사용합니다. 이것은 중압 보일러에서 물의 증발의 잠복 열이 높고 가열 된 물의 열이 작기 때문입니다. Thus it is necessary to send some water to be vaporized in boiler economizer so as to prevent unstable combusion in furnaces and prevent increased consumption of metal in the heating surfaces as superheaters caused by too low outlet flue gas temperature또한, 그것은 경제자 역할을 할 수 있습니다.

초고압 보일러는 대부분 끓이지 않는 유형의 경제자를 사용합니다. 이것은 압력이 높을 때 증발의 잠재 열이 감소하기 때문입니다.뜨거운 물의 열은 점점 더 커지고, so it is necessary to send some water to be heated in water wall panels so as to prevent the slagging on the heating surfaces of the furnace outlets and the furnace inside caused by too high temperatures in furnaces and of outlet flue gas그래서 일반적으로 초고압 보일러는 끓는 방식이 아닌 경제제를 사용합니다.

어떤 종류의 경제제를 고려해야 하는 가장 중요한 요소는 보일러의 매개 변수입니다. 보일러 매개 변수가 다르면,작업 액체를 가열하기 위해 세 단계에 필요한 열 흡수 비율은 차이를 만듭니다.따라서 3개의 난방 표면의 대응된 배열도 변화해야 합니다. 높은 매개 변수를 가진 큰 단위에서는 증발 열 흡수율이 낮습니다.열에 의해 물의 열 흡수, 증기의 열 흡수 과열, 재열에 의한 열 흡수 상당히 크다. 따라서, 끓이지 않는 유형의 경제기는 초고압 단위 보일러의 주요 유형입니다.

사양

품질 관리

1충격 테스트와 강도 계산 보고서와 응용 재료 정보

2100% NDT (비파괴 검사) 스틸 판, 튜브 및 전극 보고서

3X-ray, γ-ray 및 액체 침투성 테스트 검사 보고서 (접속 매개): 전체 보일러의 품질을 보장하기 위해

4수압 테스트 보고서: 표준 작업 압력 및 안전성 확보
