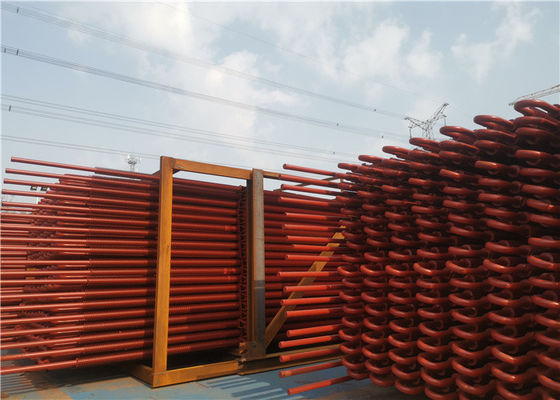

ASME 탄소 강철 스펜틴 튜브 보일러 재열기 슈퍼 히터


발전소 보일러의 경우, 그것은 과열 증기의 매개 변수를 개선함으로써 열 발전소의 열 경제를 증가시키는 중요한 방법입니다.과열 증기의 매개 변수 증가 금속 재료에 의해 제한됩니다초열기 설계는 난방 표면 파이프의 외부 벽의 온도가 강철의 산화 저항의 허용 온도보다 낮아야 합니다.그리고 그 동안 그것의 기계적 강도를 확인. 보일러에 사용되는 금속 재료의 발달로 우리나라의 프로이어 스테이션 보일러는 이미 일반적으로 고압, 고 온도 (9.8MPa) 를 사용합니다.540도) 와 초고압 매개 변수.7 MPa, 540 및 555도), 그리고 서브크리틱 압력 매개 변수를 개발했습니다. 지금은 많은 보일러가 초크리틱 압력 매개 변수를 적용합니다.그리고 아주 적은 단위조차도 더 높은 압력 및 온도 매개 변수를 적용합니다..




대형 발전소의 보일러의 경우, 슈퍼 히터와 재 히터는 필수 부품이며, 큰 범위에서 보일러의 안전과 경제성에 영향을 미쳤습니다.슈퍼 히터 (Superheaters) 는 주 증기를 초자연화 온도에서 명목 초열 온도까지 가열하는 난방 표면입니다., 재열기는 증기 터빈 고압 실린더에서 나오는 배기가스를 특정 온도까지 가열하는 난방 표면입니다.그것은 -10-+5도 등급 수준에서 출구 온도를 보장하기 위해 그들을 조정하는 것입니다.

발전소의 큰 보일러의 경우, 슈퍼 히터와 재 히터는 전체 난방 면적의 큰 비중을 차지합니다. 그들은 더 높은 온도와 연기가있는 지역에 배치되어야합니다..발전소에서 열 순환의 효율성을 향상시키기 위해서는 증기의 원래 매개 변수를 점차적으로 개선해야합니다.증기 압력의 증가는 과열된 증기의 온도의 대응 증가를 요구합니다., 또는 증기 터빈의 큰 단계 배기가스의 습도가 너무 높을 것이고, 이는 안전성에 영향을 줄 것입니다. 따라서 슈퍼 히터와 재 히터에서 흐르는 증기는 고 온도 증기입니다.열 전달 성능이 상당히 나쁘다., 이것은 슈퍼 히터와 리 히터의 튜브 벽 온도가 높다는 것을 결정합니다.


슈퍼 히터 및 재 히터의 기능 및 특성

슈퍼 히터와 재 히터의 기능:

슈퍼 히터와 재 히터는 증기 온도를 높이기 위해 사용되는 난방 표면의 중요한 부품입니다.증기의 엔탈피를 향상시키고 발전소의 열순환 효율을 더욱 높이는 것을 목표로.

슈퍼 히터 는 특정 온도 를 가진 초자연화 증기 를 과열 증기 로 가열 하기 위해 작동 합니다. 보일러 부하 나 다른 작업 조건 이 변할 때,과열 증기의 온도가 정상에 있는지 확인하는 것이 필요합니다., 그리고 허용되는 온도 변동 범위 내에서.

발전소의 열 순환에서 압력과 온도의 원래 매개 변수가 더 높고 순환의 열 효율이 더 좋습니다.또는 증기 터빈 뒤쪽의 증기 습도가 너무 높습니다.금속 물질에 의해 초고기 증기 온도가 제한되지만, 현재 금속 물질의 제한으로 인해,대부분의 발전소 보일러의 과열 온도는 여전히 540-555°C 범위 내에 있습니다., 그리고 증기 터빈 뒷날의 증기 습도를 너무 큰 방지하기 위해, 따라서 중간 재열 시스템 적용됩니다.

재열기의 기능은 증기 터빈 고압 실린더의 배기가스를 과열된 온도에 가깝거나 같은 온도로 재열하는 것입니다.그리고 그 다음 그들을 중압 실린더와 낮은 압력으로 보내 확장하고 증기 터빈 뒷쪽의 불꽃의 건조도를 증가하기 위해 작업일반적으로 재열 증기의 압력은 과열 증기의 5분의 1입니다. 재열 시스템의 적용은 발전소의 열 효율을 4-5% 증가시킬 수 있습니다.

현재 우리나라에서는 125mW 이상의 용량이 있는 단위가 모두 일회성 중부 난방 시스템을 적용합니다. 이중 난방은 다시 순환의 열 효율을 2% 증가시킬 수 있습니다.하지만 이 시스템은 매우 복잡합니다., 그것은 국가 단위에 적용되지 않지만 해외의 큰 보일러에 일반적입니다.




원칙

• 초열기의 원리는 보일러의 증기 생산 튜브와 비슷합니다.
• 고온의 뜨거운 기체는 슈퍼 히터 튜브를 휩쓸고 증기의 온도를 높이고 그 크기는 슈퍼 히터와 가스 속도를 떠나는 출구 가스 온도에 달려 있습니다.

적용

포화 증기를 가열하는 데 사용되는데 증기의 온도는 900도까지 올라갈 수 있습니다.
전기 생산 을 증가 시키기 위해 초열기 용량 의 업그레이드

증기 용량, 압력, 필요한 온도 등과 같은 필요한 기술적 데이터를 보내주세요. 우리는 그에 따라 설계할 것입니다.

차이점
