탄소강 발전소 CFB 보일러 스트림 드럼 / 고압 고온 드럼

탄소강 발전소 CFB 보일러 스트림 드럼 / 고압 고온 드럼

도입

스트림 드럼은 수관식 보일러의 표준 기능입니다. 그것은 물 튜브의 탑 엔드에 물 / 증기의 저수지입니다. 드럼은 물 튜브에서 발생한 증기와 증기 / 물 혼합물을 위한 위상 분리로서의 행위를 저장합니다. 비중의 차이점은 뜨겁고 추운 물 사이에 더 뜨거운 것의 누적에서 도움이 됩니다 - 스트림 드럼으로의 물 /와 포화 증기.

스트림 드럼은 물과 증기 사이의 기본 인터페이스입니다. 석탄 연료 식물에서, 보일러 공급수는 절약가를 통하여 그리고 증기가 급수에서 분리되고, 과열기에 철수되는 드럼 안으로 지나갑니다.스트림 드럼의 상부에서 끊임없이 계속되는 액위를 유지하는 것 적절한 수증기의 특성을 제공하도록 필요합니다. 계측기는 고온과 압력에 견디어야 합니다.

작업 순서

드럼의 근무 조건은 복잡하고 사고의 결과가 심각합니다. 드럼에서의 화학조성, 역학적 성질과 용접과 사용된 재료의 가공 품질을 엄밀하게 제어하고 일련의 엄격한 테스트를 통과하도록 필요합니다. 실린더는 실린더몸체와 머리로 구성됩니다.

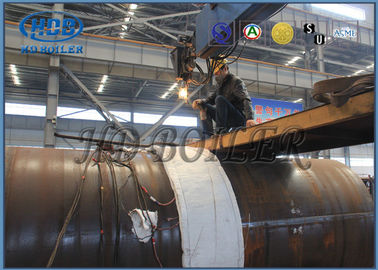

1. 실린더 :드럼의 실린더 부품을 언급합니다. 그것의 내경과 길이는 순환 모드, 보일러 용량, 증기 파라메터와 안쪽 장비의 구조와 관련됩니다. 스트림 드럼은 보통 멀티롤 릴 머신에 롤링됩니다. 미임계 압력 보일러의 드럼 벽은 거대한 언론에 가압되기에 너무 두껍습니다.

2. 진행하세요 : 미임계 압력 보일러는 보통 반구상, 고압이고 극단적 고압 보일러가 타원체입니다, 중간 가압 보일러가 내부 장치의 시설 및 정비를 위한 더 헤드 위의 맨홀로, 상대적으로 평평한 타원체입니다. 더 헤드는 액압 프레스 또는 착유기에 가압됩니다.

1. 물 벽에서 발생한 증기와 물의 혼합물은 드럼의 상위 인입관을 통하여 드럼에 들어갑니다. 드럼과 디아크 라이너의 내벽에 의해 형성된 좁은 환형 통로를 따라, 한결같게 그러므로 벤처 기업 동안 드럼의 상부 및 하부 월과 보일러의 중단 사이의 초과 온도 차이의 어려움을 극복하고 더 빠른 벤처 기업을 가능하게 하면서, 증기 물 혼합은 적절한 흐름 속도로 드럼의 내벽으로 옮겨질 수 있습니다.

2. 드럼에 들어가는 증기 물 혼합은 증기 물 사이클론 분리 장치에 들어가고, 증기 물 혼합의 첫번째 분리인 증기 물 혼합을 분리하기 위해 흐름 방향을 바꾸는 불활동을 사용합니다.

3. 헤어진 증기는 여전히 많은 물을 포함합니다. 그것은 분리대의 상부로부터 물결모양 평판 세퍼레이터에 들어갑니다. 주름진 판과 물 막 사이의 결함을 통한 약간의 작은 물방울 흐름과 증기는 아래쪽으로 흘러나오기 위해 금속 벽으로 형성됩니다.

4. 2차 분리 뒤에 있는 증기는 마침내 기선으로 청소되고 중력 분리가 세번째 분리인 물의 농도차를 이용하여 실행됩니다.

5. 3개 분리 뒤에, 스팀은 스팀 품질 기준을 충족시키고, 드럼의 상부에 포화 증기관으로부터 판형 과열기로 이어집니다.

증기 물 분리 세부 사항

가열된 튜브를 향한 드럼 바닥을 거쳐 배출구 연결 (다운커머) 까지 매우 작은 증기가 재순환시키도록 중요한 증기 물 분리는 거의 모든 증기를 물에서 제거합니다.

2차 분리에, 증기는 마지막 작은 물방울 이동을 위해 분리대 또는 제진기 요소의 2차 스테이지를 통하여 (보통 밀접하게 간격을 둔 물결모양 평행 평판) 통과됩니다. 스팀은 다양한 공항을 통하여 그리고 나서 지칩니다.

부속물

보일러 시스템의 주성분은 보일러 공급수 히터, 가스제거장치, 보일러, 급수관, 절약가, 보일러, 과열기, 과열저감기, 증기 시스템, 콘덴서와 복수 펌프입니다. 또한 물과 스팀 플로우, 연료 흐름, 기류와 화학처리 추가를 모니터링하기 위한 관리의 세트가 있습니다.

분류

품질 관리

1. 임팩트 테스트와 응용된 소재 정보와 세기 계산 보고서.

2. 100%NDT (비파괴 검사)은 강철판, 강관과 전극을 기록합니다

3. 엑스레이, γ선과 액체 침투 탐상 시험 검사 보고서 (용접하는 이음새) : 전체 보일러의 품질을 보증합니다

4. 유압 시험 보도 : 압력과 안전으로 일하는 기준을 보증하세요
