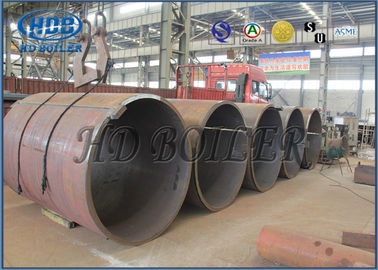

보일러 스트림 드럼 ASME 2017 판 PWHT와 NDE 요구되 고압
제품 세부정보
| 디자인 & 제작 부호: | ASME 단면도 I의 2017년 판 | 디자인 압력: | 7.9MPa |
|---|---|---|---|
| 디자인 온도: | 300℃ | NDE 필요조건: | 필수 |
| PWHT: | 필수 | 수압시험 압력: | 11.9MPa |
| 강조하다 |
보일러,보일러 오물통에서 스트림 드럼 |
||
제품 설명
보일러 스트림 드럼 ASME 2017 판 PWHT와 NDE 요구되 고압
기술
| 1 | 스트림 드럼은 수관식 보일러의 표준 기능입니다. |
| 2 | 그것은 물 튜브의 탑 엔드에 물 / 증기의 저수지입니다. |
| 3 | 드럼은 물 튜브에서 발생한 증기와 증기 / 물 혼합물을 위한 위상 분리로서의 행위를 저장합니다. |
| 4 | 비중의 차이점은 뜨겁고 추운 물 사이에 더 뜨거운 것의 누적에서 도움이 됩니다 - 스트림 드럼으로의 물 /와 포화 증기. |
| 5 | 처음에 바닥에 있는 단일 드럼과 위 위의 3대 드럼은 위쪽에 드럼과 아래 단일 드럼에 용접된 관의 네트워크를 통하여 연결되었습니다. |
기능
| 1 | 스트림 드럼은 홀로 사용되거나 회사 오물통에서 / 피드 물 드럼이 낮은 수준에 위치했습니다. |
| 2 | 스트림 드럼과 머드 / 물 드럼과 보일러는 유일한 소위 모노 드럼 보일러로 양성 드럼 보일러와 스트림 드럼 보일러를 불렀습니다. |
| 3 | 모노럴 드럼이 주로 높은 정력 압력의 설계를 한 동안 양성 드럼 보일러의 건설은 정상적으로 저압 보일러 등급을 의도했습니다. |
| 4 | 헤어진 증기는 드럼의 상부로부터 빠져나가고 절차로 분배됩니다. |
| 5 | 포화 증기의 더 나은 난방은 과열 증기를 만들 것이고 드라이브 증기 터빈 Ｓ에 일반적으로 익숙해져 있습니다. |
| 6 | 포화 증기는 드럼 위에로부터 당겨지고, 과열기를 통하여 노를 재진입합니다. |
| 7 | 서리 제거 장치로 구성되어 상승관, 내부 드럼을 통하여 스트림 드럼에 들어간 증기와 물의 혼합물은 건증기를 생산하기 위해 증기로부터 작은 물방울을 분리합니다. |
| 8 | 드럼의 바닥에 있는 포화 수증기는 헤더와 물 드럼을 위해 보통 가열된 다운 커머 파이프를 통하여 흘러내립니다. |
| 9 | 급수는 또한 스트림 드럼을 따라, 드럼 내부로 뻗어 증기 공급물 파이프를 통하여 보일러 드럼으로 공급됩니다. |
기술적 요구 :
| 1 | 설계와 제작은 ASME 섹션 I, 2017 판과 생산의 상술에 따라 있을 것입니다. |
| 2 | 테르와이즈 상세화되지 않는다면 모든 차원은 밀리미터에 있습니다. |
| 3 | 모든 가로지르는 원주 방향 용접부들은 RT 점검을 할 것입니다 |
| 4 | 드럼을 치기 위한 부착의 웰드들은 PT 점검을 할 것입니다 |
| 5 | PW-391S 당 PWHT는 웰드들이 완전한 후에 전체 스트림 드럼을 요구했습니다. |
| 6 | 현장 용접을 위해 준비된 마지막은 마지막으로부터의 데오 헥사루미네이트 2"으로 코드는 그런 다음 완성되고 본질적으로 방수 밀폐를 제공하기 위해 테이프로 밀봉된 채로 보호받을 것입니다. |
| 7 | 드럼은 (스테인레스 강을 제외하고) 프라이머 도료로 한 코드로 외부적으로 코팅될 것입니다. |
| 8 | 플랜지는 잘 보호받을 것입니다 |
관심
보일러 스트림 드럼 수위는 양쪽 조치와 통제에 가장 중요한 전력 플랜트 매개변수 중 하나입니다. 보일러에서 적절한 수위의 관리는 보일러의 안전한 운영을 위해 비판적입니다. 만약 수준이 너무 낮으면, 보일러관이 과열에 의해 손상될 것입니다. 만약 수준이 너무 높으면, 기수 분리기가 적당히 작용하지 않을 것이고, 온도 제어가 힘들고 과열 기관과 터빈이 수분 또는 물 처리 케미컬 캐리오버에 의해 손상될 수 있습니다.
