제품 세부정보
| 상태: | 새로운 | 유형: | 보일러 물 벽 튜브 |
|---|---|---|---|
| 사양: | 맞춤형 | HS 코드: | 3215960855 |
| 적용 범위: | 발전소, 산업 | 이름: | 물 벽 패널 |
| 강조하다 |
보일러 물 벽면,보일러 물 벽 관 |
||
제품 설명

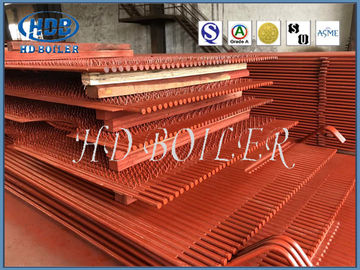

고능률 ASME 표준 보일러 물 벽면, 보일러에 있는 물 벽 관
물 벽 패널 설명
일반적으로 노 벽의 내부 표면에 수직으로 놓이며 주로 화염 및 노의 고온 연도 가스에서 복사열을 흡수하는 데 사용됩니다. 현대 보일러의 증발 가열 표면의 주요 유형이며 기본입니다. 보일러의 물 순환 루프의 일부입니다. 냉각 및 보호로 벽 역할로 인해 이름이 지정되었습니다.
수냉식 벽체는 원래 가열이 되지 않도록 화로를 냉각시켜 고온에서 파손되지 않도록 설계하였습니다. 이후 열교환 기능이 좋아 점차 드럼을 교체하여 주난방으로 사용하게 되었습니다. 보일러의 부품.
많은 평행 파이프로 구성된 증발 가열 표면은 보일러 로의 내벽에 배열됩니다. 수벽의 역할은 로에서 고온 화염 또는 연도 가스의 복사열을 흡수하고 증기 또는 온수를 생성하는 것입니다 파이프, 노 벽의 온도를 낮추고 노 벽을 보호하십시오. 대용량 보일러에서는 화염 온도가 매우 높고 열 복사 강도가 매우 높습니다. 보일러는 40 ~ 50 % 이상의 수벽에 의해 흡수되는 열. 소수의 작은 용량 보일러를 제외하고 현대 수관 보일러는 주요 증발 가열 표면으로 수냉식 벽을 사용합니다.
매개변수
| 이름 | 멤브레인 워터 패널 |
| 재료 | 탄소강, 합금, 스테인레스 스틸 |
| 튜브 크기 | Φ38 - 76mm, 또는 필요에 따라 |
| 기준 | ISO , ASME |
| 모델 | 박힌 |
| 애플리케이션 | 보일러 연소실 주변에 설치 가능 |
유형
광 파이프 수벽
광 파이프의 수벽은 일반 보일러 강관으로 구성됩니다. 중소 용량 보일러에 널리 사용됩니다.수냉식 벽체 배치의 기밀도는 배관 간격 s와 배관 외경 d의 비율(s/d)로 측정됩니다.보일러 용량이 작고 s/d가 크고(1.5 ~ 2), 금속 이용률이 높으며, 노벽의 보호 성능이 좋지 않으며, 무거운 노벽은 일반적으로 내화벽돌로 건축됩니다. 보일러 용량이 증가함에 따라 s/d d가 감소(1.1 ~ 1.2), 금속 이용률이 낮고 경로 벽체 채택 가능 대형 기계 장비가 필요하지 않습니다.그러나 보일러 실링이 불량하고 노벽의 구조가 복잡하고 시공이 어려우며 지지하는 기중기의 구조도 복잡하다.
멤브레인 수벽
파이프와 지느러미로 용접된 멤브레인 수벽의 기밀 구조. 장점: 로에서 공기 누출이 적습니다. 파이프 벽을 채택하여 철골 구조의 부하를 줄이고 보일러 비용을 절감할 수 있습니다. 사용이 편리합니다. 매달린 구조 및 열팽창 시스템을 개선합니다. 대규모 기계화 생산, 높은 조립 속도에 적합, 열 저장 용량이 적고 시작 및 중지 시간 단축. 단점은 제조 공정이 더 복잡하다는 것입니다. 대용량, 고온 및 고온 - 압력 보일러는 멤브레인 수벽을 사용합니다.
애플리케이션
보일러 수벽은 사이에 금속 스트립이 있거나 없이 함께 용접된 튜브로 만들어진 멤브레인 벽입니다.이 벽은 석탄 연소실의 인클로저를 형성합니다.수벽 튜브는 증발기 섹션이라고도 합니다.그들은 보일러에서 상승함에 따라 점차적으로 증발하는 액체 형태의 물을 대부분 포함합니다.
보증
1. 1년 보증
2. 공장도 가격으로 제공되는 예비 부품
3. 다른 전압 사용 가능
4. 배달 전에 100% 테스트
5. 클라이언트가 첫 번째 건설을 준비하도록 지원하고 엔지니어를 주선할 수도 있습니다. 설치 및 시운전에 대한 현장 지침
6. 일선 운영자를 교육합니다.
7. 장비를 검사합니다.
인증
