Ｈ는 ASME 표준을 사용하여 관 보일러 절약 장치 열교환기 인더스레일을 핀으로 고정했습니다
제품 세부정보
| 재료: | 탄소 강철, 스테인리스 | 채용 범위: | 동력화차, 삶, 인더스트리얼 |
|---|---|---|---|
| 연료: | 석탄/가스/석유 연소, 물 열 | 원리: | 열기를 구하기 |
| 색: | 당신의 요구조건으로서 | 모델 번호: | 주문 제작됩니다 |
| 상태: | 새롭습니다 | 포장: | 철 구조 포장 |
| 강조하다 |
발전소 절약가,보일러를 위한 절약가 |
||
제품 설명

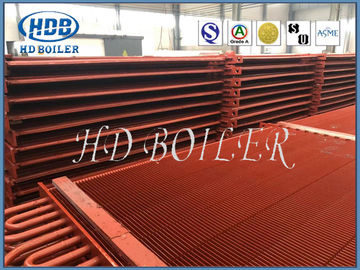

ASME 기준을 사용하는 H 지느러미 붙은 관 보일러 이코노마이저 열교환기 Industrail
설명
h 자형 핀 튜브의 두 핀은 직사각형이며 거의 정사각형이며 측면 길이는 라이트 튜브의 약 두 배입니다. 확장 된 가열 표면에 속합니다. h 자형 핀 튜브는 플래시 저항 용접 공정을 채택합니다. 높은 용접 융해율, 높은 인장 강도 및 우수한 열전도율을 가지고 있습니다. h 자형 핀 튜브는 또한 이중 튜브 "이중 h"핀 튜브로 만들 수 있으며 강성이 좋고 다음과 같은 경우에 적용될 수 있습니다 더 긴 파이프 행.
보일러 H 핀 튜브 이코노마이저의 재료 구조
심각한 H 핀 튜브, 입구 및 출구 헤더, 벤드, 프레임 및 기타 보조 장치로 구성됩니다.
보일러 H 핀 튜브 이코노마이저의 특성
1).열교환 영역을 추가하고 튜브 수를 줄이며 흄 속도와 마모를 줄이기 위해 흄 흐름 단면적을 늘립니다.
2).H 형 핀 튜브는 H 형 핀 튜브를 두 배로 만들 수 있으며 긴 튜브 행에 맞는 높은 강성을 제공합니다.
삼).H 형 핀 이코노마이저는 공간을 많은 작은 구역으로 만들기 위해 일렬로 배열되고 마모를 줄이기 위해 평균 공기 흐름.
4).스트레이트 채널로 최고의 재 불기 효과를 얻습니다.
5).경량화 및 제조원가 절감을 위한 컴팩트한 구조.
명세서
| 설명 | 보일러 이코노마이저 |
| 재료 | 합금강, 탄소강, SA210C, SA213T22 등 |
| 재료 표준 | ASTM, EN 또는 ISO 등 |
| 치수 | 커스터마이징 |
| 무게 |
최소: 10톤 최대:1000톤 |
| 제련 과정: | EF+LF + VD |
| 프로세스 | 재료 → 주괴 → 열간/냉간 압연 → 열처리(Normalizing+ Tempering) → 검사 → 황삭 → UT → 2차 열처리 → 마무리 가공 → 검사 |
| UT 표준 | ASTM A388 또는 EN10228 등 |
장점
1. 우수한 내마모성
마모는 주로 회색 입자가 파이프에 미치는 영향과 절단 효과로 인한 것입니다.마모는 30도 수준에서 파이프 주변이 가장 심합니다.S1/d=S2/d=2일 때 마모량은 평균값의 3배입니다.
기류 방향의 변화로 인해 2열의 마모가 가장 심합니다.S1/d=S2/d=2일 때, 두 번째 행은 첫 번째 행 마모의 2배이고 후속 행 마모는 일반적으로 첫 번째 행보다 30~40% 더 높습니다.
첫 번째 행의 배열은 순서의 첫 번째 행의 배열과 동일합니다. 동일한 조건에서 세로 튜브 번들의 최대 마모는 지그재그 튜브 번들의 최대 마모보다 3-4배 적습니다.
파이프의 마모 속도는 연도 가스 속도 KV3.33의 불균일 계수에 정비례하고 비산재 농도 Ku의 불균일 계수에 정비례합니다.
H형 핀 튜브 이코노마이저가 순서대로 배열됩니다.H형 핀은 공간을 여러 개의 작은 영역으로 나누고 공기 흐름에 균일한 흐름 효과를 줍니다.광학 튜브 이코노마이저, 나선형 핀 이코노마이저 및 엇갈린 배열의 세로 핀 이코노마이저와 비교할 때 마모 수명은 다른 조건에서 3-4배 더 높습니다.
연소 가스 측 댐퍼는 굽힘 부분을 보호합니다.
2. 먼지 축적 감소
배관의 뒤쪽과 바람이 불어오는 측에 재 형성이 일어납니다.배관을 어지럽혀서 청소하기 쉽고 뒤쪽에 먼지가 덜 쌓입니다.배관을 순서대로 배열하면 기류가 쉽게 흘러내리지 않기 때문에 파이프 뒤쪽에는 잘못된 기둥보다 파이프 배열에 재가 더 많이 축적되어 있습니다.
h 형 핀은 파이프의 양쪽에 용접되어 재가 쌓이지 않고 기류가 직선으로 흐르고 기류 방향이 변하지 않으며 핀에 재가 쌓이지 않습니다.
h 형 핀의 중간에 4-10의 간격이 남아있어 공기 흐름을 안내하여 파이프 핀을 청소하여 먼지를 축적 할 수 있습니다.
핀의 나선형 각도가 흐름 방향을 안내함에 따라 핀 튜브의 재 축적이 더 심각하고 느슨한 재를 형성하지 않는 이코노마이저를 사용할 수 없습니다. 현장 작동은 h 형 핀 튜브에 재가 축적되지 않는 것으로 나타났습니다. , 나선형 지느러미는 심각합니다.
핀이 축적된 재의 표면과 뒷면에 용접될 때 핀을 따라 공기의 흐름에 의해 길이 방향 핀 튜브가 형성됩니다. 일부 영역은 먼지가 축적되기 쉽습니다.
양쪽에 직선 채널을 형성하는 H형 핀은 최고의 블로잉 효과를 가지고 있습니다.
3. 컴팩트한 공간과 저렴한 비용
파이프 세트는 훨씬 컴팩트하고 테일 스모크의 높이를 잘 줄입니다.
총 중량이 크게 감소하고 서스펜션 시스템의 하중이 감소합니다.
이코노마이저 및 일체형 보일러 비용 절감.
4. 연기 측면 저항 감소
유도 팬의 운영 및 투자 비용을 줄입니다.
5. 용접 조인트를 줄이고 신뢰성을 향상시킵니다.
작업장
