핀 타입 보일러 막의 벽은 사용하여 산업 / 동력화차 발전소를 관을 답니다
제품 세부정보
| 상태: | 새롭습니다 | 구조: | 화재 / 물 튜브 |
|---|---|---|---|
| 연료: | 석탄/가스/석탄을 때는/물 열 | 타입: | 에너지 절약 |
| 모델: | 보일러 부속 | 압력: | 낮은/고압 |
| 채용 범위: | 실용/산업/동력화차 | 제조 수준: | ASME 기준 |
| 표면 처리: | 그리는 | HS는 코드화됩니다: | 3215960855 |
| 강조하다 |
보일러수 벽판지,보일러수 벽튜브 |
||
제품 설명

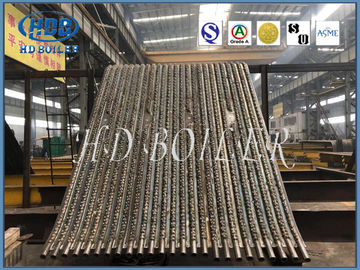

사용한 열 교환 보일러부 핀형 물 벽 패널, 산업 / 동력화차 발전소
제품은 도입합니다
물 벽 패널은 보통 노벽의 내부면을 수직적으로 봤습니다, 그것이 주로 화염으로부터의 복사열과 노에서 고온연소 가스를 흡수하는데 사용됩니다. 그것은 현대 보일러의 증발에 의한 전열면의 주요 유형과 보일러의 물 서큘레이션 루프의 또한 기본 부품입니다. 양쪽 냉각 보호하는 노벽 역할, 그러므로 이름 때문에.
워터-쿨링 벽은 그것이 고온이 손상되지 않도록 가열되고 노를 냉각시키지 않도록 원래 설계되었습니다. 나중에 그것의 좋은 열 교환 기능의 결과로서 보일러의 주요 발열 부품이 되기 위해 점진적으로 드럼을 대체했습니다.
많은 평행 파이프로 구성된 증발에 의한 전열면은 보일러 가열로의 내벽에 배열됩니다. 물 벽의 역할은 노에서 고온 화염 또는 연도 가스의 복사열을 흡수하고, 파이프에서 증기 또는 뜨거운 물을 발생시키고, 노벽의 온도를 감소시키고 노벽을 보호하는 것입니다. 대용량 보일러에, 플레임 온도는 매우 높고 열 복사의 강도가 매우 높습니다. 보일러는 40 물 벽에 흡수된 50 퍼센트 또는 더 많은 열까지 포함합니다. 소수의 소용량 보일러의 예외와 함께, 현대 수관 보일러는 물 냉각 벽을 주요 증발에 의한 전열면으로 이용합니다.
제품 설명
꿰뚫는 튜브 물 벽으로 알려진 핀형 물 벽 오알소.그것은 요건에 따르면 환강의 어떤 길이를 용접하는 도광관의 표면에 있습니다, 핀의 사용이 사이클론 로심관과 더불어, 실패한 지역, 액체 슬래그 수영장과 슬래그 강타 단면의 형성을 위해, 굳게 파이어-레지스턴트 코팅의 워터-쿨링 벽에 있을 수 있습니다.내부 스크류 파이프의 물 벽은 파이프의 내벽에 단일 해드 또는 다수 나선형 요홈과 파이프입니다.내부 나사관은 자연 순환 보일러의 고열 하중역에서 사용됩니다 또는 자연 순환 보일러에서 높은 기상화율과 수냉식 벽 체관 부문.발생할 때, 강한 침해는 파이프 벽에 대한 소다 물 혼합물에서 수압을 야기시키면서, 발생할 것이고, 그러므로 수증기 필름의 형성을 손상시키고, 비등 열전달의 악화를 방지하고 물 냉각 파이프 벽의 온도를 감소시키면서, 제조 공정에 있는 제품 내부 스크류 파이프에서 유동이 거품이 벽 표면으로부터 이탈하고 수로로 넋을 잃도록 강요합니다.
이중 노광 물 벽은 노의 높이를 따라 배열된 물 벽을 언급하며, 그것이 양쪽에 방사열을 흡수할 수 있습니다.그것은 대용량 보일러에서 사용됩니다.물 월재는 보통 탄소강입니다.14 mpa 위의 보일러압은 또한 부분적으로 합금 강으로 만들어집니다.파이프 외경 : 자연 순환 보일러는 일반적으로 51 ~ 83 밀리미터를 사용했습니다 ;다수 강제 순환 보일러와 dc 보일러는 일반적으로 22 내지 60 밀리미터를 사용합니다.직류 보일러의 수냉식 벽은 자연 순환 보일러와 같은 방법으로 반드시 수직이지 않지만, 또한 또는 다른 형태에서 수평적으로 감길 수 있습니다.매개 변수가 특히 관류 보일러에, 높을 때, 안쪽 나사관 또는 스포일러는 종종 노의 고열 로드부에서 열 전도 악화를 방지하는데 사용됩니다
장점
비파괴 장비 테스트와 열 효율 세이빙르 얇은막 물 벽은 중간에 금속의 스트립과 함께 일체로 용접된 튜브로 만들어지는 막의 벽입니다. 이러한 벽은 석탄 연소실의 구내를 형성합니다.수냉벽관은 또한 기화기 부분으로서 언급됩니다 ; 그들은 그것이 보일러에서 상승한 것처럼 점진적으로 증발하는 액상에 대부분 물을 포함합니다.
매개 변수
| 이름 | 얇은막 물 패널 |
| 재료 | 탄소강, 합금, 스테인레스 강 |
| 튜브 관경 | Φ38 - 76 밀리미터, 또는 필요에 따라 |
| 표준 | ISO, ASME |
| 모델 | 스터딩됩니다 |
| 애플리케이션 | 보일러 연소실의 주위에 있는 이스톨러블 |
특징
1. 응용된 소재 정보와 세기 계산 보고서 ;
2. 100%NDT (비파괴 검사)은 강철판, 강관과 용접봉을 기록합니다 ;
3. 100%X 선 검사 보고서 (용접하는 이음새) : 전체 보일러의 품질을 보증합니다 ;
4. 유압 시험 보도 : 압력과 안전으로 일하는 기준을 보증하세요
점검
1. 응용된 소재 정보와 세기 계산 보고서 ;
2. 100%NDT (비파괴 검사)은 강철판, 강관과 용접봉을 기록합니다 ;
3. 100%X 선 검사 보고서 (용접하는 이음새) : 전체 보일러의 품질을 보증합니다 ;
4. 유압 시험 보도 : 압력과 안전으로 일하는 기준을 보증하세요
인증
