산업적 동력화차 보일러 절약 장치 열교환 핀 관 ASME 표준
제품 세부정보
| 재료: | 탄소강 | 타입: | 보일러 부속 |
|---|---|---|---|
| 구조: | 화재 / 물 튜브 | 연료: | 석탄/가스/석유 연소, 물 열 |
| 열교환기: | 탄미익 관 | 채용 범위: | 산업 발전소 |
| 상태: | 새롭습니다 | 상술: | 주문 제작됩니다 |
| 강조하다 |
발전소 절약가,보일러를 위한 절약가 |
||
제품 설명

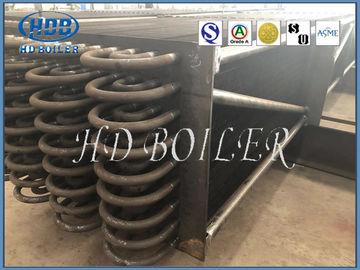

산업 동력화차 보일러 이코노마이저 열교환 탄미익 관 ASME 기준
제품소개
HDB 등급 산업용 보일러 나선형 핀 튜브 이코노마이저는 보일러 뜨거운 굴뚝 가스 "손실 또는 잔류 열"을 포착하는 데 사용되는 열교환기입니다. 저렴하고 미세한 나선형 핀 튜브 이코노마이저는 일반적으로 폐열을 보일러 급수 또는 리턴 워터 루프로 전달하지만 또한 가정용수 또는 기타 처리 유체를 가열하는 데 사용할 수 있습니다.
일반적으로 손실되는 열을 포착하면 보일러의 전체 연료 수요를 줄일 수 있습니다. 연료가 적을수록 비용과 배출량이 줄어듭니다. 보일러가 이제 더 높은 효율로 작동하기 때문입니다. 이것은 보일러 급수 또는 반환수가 이코노마이저에 의해 예열되기 때문에 가능합니다. 보일러의 주 가열 루프는 주어진 증기 또는 온수 출력을 생성하기에 충분한 열을 제공할 필요가 없습니다.
다시 말하지만, 연료 절약의 결과입니다. 나선형 핀 튜브 보일러 이코노마이저는 보일러에서 배출되는 연도 가스에서 열을 추출하여 보일러 효율을 향상시킵니다.
재료 구성
나선형 핀 튜브, 입구 헤더, 출구 헤더, 팔꿈치 및 기타지지 재료로 만들어집니다.
구조적 배열
나선형 핀 튜브는 인라인 배열 또는 엇갈린 레이아웃, 파이프에 물이 있습니다.
명세서
| 설명 | 보일러 이코노마이저 |
| 재료 | 합금강, 탄소강, SA210C, SA213T22 등 |
| 재료 표준 | ASTM, EN 또는 ISO 등 |
| 치수 | 커스터마이징 |
| 무게 |
최소: 10톤 최대:1000톤 |
| 제련 과정: | EF+LF + VD |
| 프로세스 | 재료 → 주괴 → 열간/냉간 압연 → 열처리(Normalizing+ Tempering) → 검사 → 황삭 → UT → 2차 열처리 → 마무리 가공 → 검사 |
| UT 표준 | ASTM A388 또는 EN10228 등 |
기술 사양
재료 구조
나선형 핀 튜브, 입구 및 출구 헤더, 벤드, 프레임 및 기타 보조 장치로 구성됩니다.
구조 배열
인라인/엇갈린 배열.
기능
1.이코노마이저는 보일러와 같은 증기 발생 시스템입니다.엔진 실린더의 배기 가스가 배기 밸브를 통해 배출되면 보일러로 이동하여 물을 가열하여 증기를 생성합니다.
2. 그 가스는 이코노마이저를 거친 후 남은 배기가스 온도는 이코노마이저에서 물을 가열합니다.증기 발생에 도움을 주어 효율을 높이고 연료 소비를 절감합니다.
3. 이코노마이저는 보일러 배기의 폐열을 사용합니다. 그렇지 않으면 대기로 손실되어 (대부분의 경우) 급수를 보일러로 예열합니다. 이는 보일러 효율을 향상시키고 연료 비용을 절감합니다.
제조 및 허용 기준
| · | JB/T6512 "고주파 저항 용접 나선형 핀 튜브 제조 기술 조건을 가진 보일러" |
| · | HG/T3181 "고주파 저항 용접 나선형 핀 튜브" |
| · | JB/T6511 "나선형 핀 튜브 테스트 기술 조건." |
| · | JB1611 "보일러 튜브 갈기 상자 조립 조건" |
| · | JB/T1612 "보일러 압력 제조 조건." |
| · | JB16I3 "보일러 압력 부품 용접 조건." |
시험
| 1 | 최신형 'U' 벤딩 머신은 튜브의 정밀 냉간 벤딩에 사용됩니다. |
| 2 | 굽힘은 모든 종류의 열교환기, 콘덴서, 이코노마이저, 스테인리스 스틸 이음매 없는 보일러 튜브 및 용접에 대해 수행됩니다. |
| 삼 | 'U' 벤딩 튜브에 이어 수압 테스트를 거쳤고 요청 시 응력이 완화되었습니다. |
| 4 | 또한 굽힘 부분의 두께 감소를 결정하기 위해 목업 조각이 준비됩니다. |
| 5 | 굴곡 부분에 대한 염료 침투 테스트는 균열, 결함 또는 모든 유형의 결함을 감지하기 위해 수행됩니다. |
| 6 | 운송 중 손상을 방지하기 위해 특수 포장이 제공됩니다. |
제품 하이라이트
산업 동력화차 보일러 이코노마이저 열교환 탄미익 관 ASME 기준 제품소개 HDB 등급 산업용 보일러 나선형 핀 튜브 이코노마이저는 보일러 뜨거운 굴뚝 가스 "손실 또는 잔류 열"을 포착하는 데 사용되는 열교환기입니다. 저렴하고 미세한 나선형 핀 튜브 이코노마이저는 일반적으로 폐열을 보일러 급수 또는 리턴 워터 루프로 전달하지만 또한 가정용수 또는 기타 처리 유체를 가열하는 데 사용할 수 있습니다. 일반적으로 손실되는 열을 포착하면 보일러의 전체 연료 수요를 줄일 수 있습니다. 연료가 적을수록 비용과 배출량이 줄어듭니다. 보일러가 ...
