제품 세부정보
| 상태: | 새로운 | 구조: | 불/물 관 |
|---|---|---|---|
| 연료: | 석탄/가스/석탄 화력/수열 | 유형: | 에너지 절약 |
| 모델: | 보일러부 | 압력: | 저압/고압 |
| 적용 범위: | 유틸리티/산업/발전소 | 제조 수준: | ASME 표준 |
| 표면 처리: | 그린 | HS 코드: | 3215960855 |
| 강조하다 |
보일러수 벽판지,보일러수 벽튜브 |
||
제품 설명

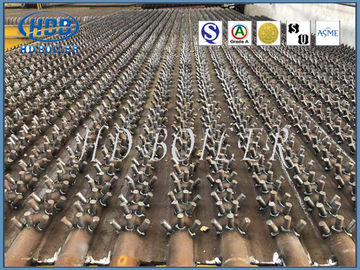

열교환 보일러 부품 핀형 수벽 패널, 산업용/발전소 플랜트 사용
제품소개
수벽 패널은 일반적으로 용광로 벽의 내부 표면에 수직으로 놓이며 주로 용광로의 화염 및 고온 연도 가스에서 복사열을 흡수하는 데 사용됩니다.그것은 현대식 보일러의 증발 가열 표면의 주요 유형이자 보일러의 물 순환 루프의 기본 부분입니다.냉각 및 보호 용광로 벽 역할로 인해 이름이 지정되었습니다.
수냉식 벽은 원래 가열되지 않도록 설계되었지만 고온에서 손상되지 않도록 용광로를 냉각하도록 설계되었습니다.나중에는 좋은 열교환 기능의 결과로 드럼을 점차적으로 교체하여 보일러의 주요 가열 부품이되었습니다.
많은 평행 파이프로 구성된 증발 가열 표면은 보일러로의 내벽에 배열됩니다.수벽의 역할은 노의 고온 화염 또는 연도 가스의 복사열을 흡수하고 파이프에 증기 또는 온수를 생성하고 노 벽의 온도를 낮추고 노 벽을 보호하는 것입니다.대용량 보일러에서는 화염 온도가 매우 높고 방열 강도가 매우 높습니다.보일러는 수벽이 흡수하는 열의 40~50% 이상을 포함합니다.소수의 소용량 보일러를 제외하고 현대식 수관 보일러는 주요 증발 가열 표면으로 수냉식 벽을 사용합니다.
제품 설명
피어싱 튜브 수벽으로도 알려진 핀 형 수벽 내화 코팅, 역화 구역, 액체 슬래그 풀 및 슬래그 슬러그 섹션, 사이클론로 튜브 형성용. 내부 나사 파이프의 수벽은 내부 벽에 단일 헤드 또는 다중 나선형 홈이 있는 파이프입니다. 파이프의 내부 나사 파이프는 자연 순환 보일러의 고열 부하 영역 또는 자연 순환 보일러의 기화율이 높은 수냉식 벽 파이프 섹션에서 사용됩니다. 공작물 내부 나사 파이프의 흐름이 발생하면 강합니다. 방해가 발생하여 소다수 혼합물의 수압을 파이프 벽으로 만들고 기포가 벽면에서 떨어져 나가 물에 의해 운반되어 증기 필름의 형성을 손상시켜 deterio를 방지합니다.끓는 열 전달 비율 및 수냉식 파이프 벽의 온도 감소.
이중 노출 수벽은 용광로의 높이를 따라 배열된 수벽을 말하며 양면에서 복사열을 흡수할 수 있습니다. 대용량 보일러에 사용됩니다. 수벽 재료는 일반적으로 탄소강입니다. 14 mpa 이상의 보일러 압력은 또한 부분적으로 합금강으로 만들어졌습니다. 파이프 외경: 자연 순환 보일러는 일반적으로 51 ~ 83mm를 사용합니다. 다중 강제 순환 보일러 및 DC 보일러는 일반적으로 22 ~ 60mm를 사용합니다. 직류 보일러의 수냉식 벽은 반드시 수직이 아닙니다. 자연 순환 보일러와 같은 방식이지만 수평으로 감거나 다른 형태로도 할 수 있습니다. 매개변수가 높을 때, 특히 관류 보일러에서 열전달 저하를 방지하기 위해 내부 나사 파이프 또는 스포일러가 자주 사용됩니다. 퍼니스의 고열 부하 영역
장점
(l) 퍼니스 벽의 밀봉을 보장하고 연소실의 공기 누출을 줄입니다.
(2) 연소실에서 완전한 수냉을 실현하여 연소가 강화된 상태에서 코킹을 방지하는 데 도움이 됩니다.
(3) 낮은 축열 용량, 연소실의 빠른 가열 및 냉각, 보일러 시동 및 정지의 냉각 시간을 단축할 수 있습니다.
(4) 보일러 프레임의 하중을 크게 줄이고 서스펜션을 용이하게하는 튜브 부설로 벽을 사용하는 것이 적합합니다.
(5) 광 파이프에 비해 파이프의 열 흡수 능력이 향상됩니다.
(6) 보일러 구성 요소의 사전 조립 정도를 개선하고 설치 작업량을 촉진하고 줄입니다.
매개변수
| 이름 | 멤브레인 워터 패널 |
| 재료 | 탄소강, 합금, 스테인레스 스틸 |
| 튜브 크기 | Φ38 - 76mm, 또는 필요에 따라 |
| 기준 | ISO , ASME |
| 모델 | 박힌 |
| 애플리케이션 | 보일러 연소실 주변에 설치 가능 |
특징
1. 적용 재료 정보가 포함된 강도 계산 보고서
2. 강판, 튜브 및 용접봉의 100% NDT(비파괴 검사) 보고서;
3. 100% X선 검사 보고서(용접 솔기): 전체 보일러의 품질을 보장하기 위해;
4. 수압 시험 보고서: 표준 작동 압력 및 safet를 지킵니다
검사
1. 적용 재료 정보가 포함된 강도 계산 보고서
2. 강판, 튜브 및 용접봉의 100% NDT(비파괴 검사) 보고서;
3. 100% X선 검사 보고서(용접 솔기): 전체 보일러의 품질을 보장하기 위해;
4. 수압 시험 보고서: 표준 작동 압력 및 safet를 지킵니다
작업장
제품 하이라이트
