석탄은 고능률 과열기와 재열기 열교환기 산업의 사용하기 발포했습니다

석탄은 고능률 과열기와 재열기 열교환기 산업의 사용하기 발포했습니다

제품 설명

과열기는 열 교환 효율을 향상시킨 보일러의 가장 주요 부분 중 하나입니다.

보일러에, 과열기의 역할은 발전소 효율을 향상시키기 위해 포화 증기를 과열 증기의 특정 온도로 가열시키는 것입니다.본질적으로, 중계기는 화력 발전소의 재사용효율을 향상시킵니다.

과열기는 그것의 포화 점 위에 스팀의 온도입니다.

재열기는 근본적으로 증기가 터빈의 고압단으로부터 과열되게 하는 과열기입니다.재가열 수증기는 터빈의 저압 단계에 보내집니다.고압력과 저압 타빈 사이에 증기를 다시 가열함으로써, 발전소 사이클의 전기 효율은 40 퍼센트 이상까지 증가될 수 있습니다.그것이 단지 큰 발전소에 경제적으로 생존 가능하기 때문에 재열 재활용은 큰 보일러에 사용됩니다.

세부 사항

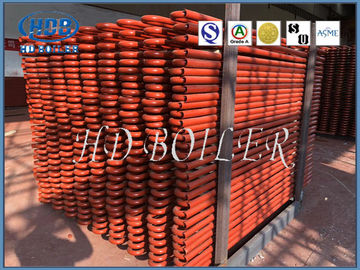

과열기

일반적으로 30 ~ 60 밀리미터.유동 과열기의 가장 일반적 형태는 S자형 튜브입니다.그것은 더 집중적인 튜브 그룹을 가지고 있고 450 ~ 1000에서 수직이고 옆 부식의 연기 온도, 연도 가스의 Ｃ 연관으로 장식합니다.연도 가스는 주로 대류에 의해 히트를 파이프로 이송하고 히트의 일부가 복사에 흡수됩니다.플레이트-형 과열기는 확산 또는 세미 확산 종류 과열기에 속하면서, 노의 또는 수단에 상부에 배열되는 다수의 튜브 스크린으로 구성됩니다.전자는 노 화염으로부터의 복사열을 흡수합니다,는 동안 후자 또한 약간의 대류열을 흡수합니다.10 mpa 위의 동력화차 보일러에서, 일반적으로 과열기가 익숙한 양쪽 화면 형태와 서펜타인형은 열 흡수를 증가시킵니다.노의 내벽에 가해진 벽 과열기는 방사 과열기이며, 그것이 좀처럼 사용됩니다.벽에 붙여진 과열기는 노상부와 상승 기류 연관의 벽을 형성하기 위해 대용량 동력화차 보일러에서 사용됩니다.사진은 여러 과열기의 배열을 보여줍니다.과열기와 소용량 산업용 보일러는 단지 싱글 스테이지 과열기로 그 요구를 만족시킬 수 있습니다.

재열기

대류, 복사와 세미 복사를 포함하여 재열기 설계는 과열기 설계를 따릅니다.

대류 재열기는 앞벽에 역 플로우, 하류로 흐르는 유동과 혼성류, 싱글 코일, 이중 코일, 다중 코일, 대비와 스태커형이, 수직이고 수평선상 식, 앞벽과 평행하고 수직을 가지고 있습니다.대류 재열기는 대류열을 흡수하는 주요 재열기입니다.

빛을 내는 재열기는 재열기 흡수 노 확산을 언급합니다.

세미 빛을 내는 재열기 (판형과열기)은 노 (총열량의 1/2 이상)로부터 더 많은 복사를 흡수한 재열기를 언급합니다.

재열기의 재료 선택 원칙은 과열기의 그것과 같습니다. 재가열 스팀이 냉각 용량에 과열기보다 열등하기 때문에, 설계 벽 온도는 똑같은 온도 레벨의 과열기의 그것 보다 일반적으로 더 높습니다.고온 재열기의 금속전공관은 일반적으로 합금 강 (합금 성분의 5% 이상을 포함하는 금속전공관)로 만들어집니다.예를 들면, 12CrlMoV, 철강 102, sa213-t91, sa213-tp304, sa213-tp347, 기타 등등.
