합금 강철 보일러 이코노마이저 열 교환 부속 ISO9001 증명서
제품 세부정보
| 채용 범위: | 동력화차, 삶, 인더스트리얼 | 타입: | 자연적인 순환/한 번 처음부터 끝까지 |
|---|---|---|---|
| 증명서: | ISO, ASME | 연료: | 석탄/가스/석유 연소, 물 열 |
| 애플리케이션: | 보일러 기계 | 상태: | 새롭습니다 |
| 강조하다 |
발전소 절약가,보일러를 위한 절약가 |
||
제품 설명

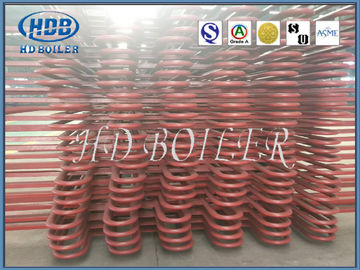

합금 강철 보일러 이코노마이저 열교환 부분 ISO9001 증명서
이코노마이저 / 열교환기 소개
이코노마이저는 연기의 폐열을 재활용하기 위해 보일러 꼬리 연도의 하부에 설치되며 고온의 연도 가스 열로 인해 포화수 가열 표면의 증기 드럼 압력으로 보일러 급수를 가열하는 장치로 배기 온도를 낮춥니다. 연도 가스, 에너지 절약, 효율성 향상, 소위 이코노마이저. 강관 이코노마이저는 압력에 의해 제한되지 않으며 일반적으로 32 ~ 51mm 탄소강 튜브의 외경으로 비등 유형으로 사용할 수 있습니다.지느러미와 지느러미는 때때로 열 전달을 향상시키기 위해 튜브에 추가됩니다.관형 이코노마이저는 수평으로 배열된 평행 엘보우 파이프(일반적으로 구불구불한 파이프로 알려짐)로 구성됩니다.
명세서
| 설명 | 보일러 이코노마이저 |
| 재료 | 합금강, 탄소강, SA210C, SA213T22 등 |
| 재료 표준 | ASTM, EN 또는 ISO 등 |
| 치수 | 커스터마이징 |
| 무게 |
최소: 10톤 최대:1000톤 |
| 제련 과정: | EF+LF + VD |
| 프로세스 | 재료 → 주괴 → 열간/냉간 압연 → 열처리(Normalizing+ Tempering) → 검사 → 황삭 → UT → 2차 열처리 → 마무리 가공 → 검사 |
| UT 표준 | ASTM A388 또는 EN10228 등 |
기술 사양
재료 구조
나선형 핀 튜브, 입구 및 출구 헤더, 벤드, 프레임 및 기타 보조 장치로 구성됩니다.
구조 배열
인라인/엇갈린 배열.
기능
1.이코노마이저는 보일러와 같은 증기 발생 시스템입니다.엔진 실린더의 배기 가스가 배기 밸브를 통해 배출되면 보일러로 이동하여 물을 가열하여 증기를 생성합니다.
2. 그 가스는 이코노마이저를 거친 후 남은 배기 가스 온도는 이코노마이저에서 물을 가열합니다.증기 발생에 도움을 주어 효율을 높이고 연료 소비를 절감합니다.
3. 이코노마이저는 보일러 배기에서 나오는 폐열을 사용합니다. 그렇지 않으면 대기 중으로 손실되어 보일러에 공급되는 물을 (대부분의 경우) 예열합니다. 이렇게 하면 보일러 효율이 향상되고 연료 비용이 절감됩니다.
장점
1. 저온 연도 가스의 열을 흡수하고 연기 배출 온도를 낮추고 연기 손실을 줄이고 연료를 절약합니다.
2. 급수는 스팀 드럼에 들어가기 전에 이코노마이저에서 가열되기 때문에 가열 표면의 급수의 열 흡수가 감소하고 이코노마이저는 증발 가열 표면의 일부를 더 높은 비용으로 교체하는 데 사용할 수 있습니다.
3, 급수 온도가 증가하면 드럼으로 벽 온도 차이가 줄어들고 열 응력이 감소하고 드럼의 수명이 연장됩니다.
다양성
유틸리티 보일러 이코노마이저
| 1 | HDB는 보일러의 고압 증기에서 전기를 생산하기 위해 석탄, 목재, 기름 또는 기타 고체 연료로 연료를 공급하는 보일러를 포함하는 유틸리티 보일러용 이코노마이저를 생산합니다. |
| 2 | 이 이코노마이저는 일반적으로 보일러의 후방 통로에 위치하며 튜브가 수평으로 향하도록 배치됩니다. 보일러 급수는 이코노마이저 회로를 통해 가스 흐름의 반대 방향(역류라고 함)으로 흐릅니다. |
| 삼 | 회분 오염을 최소화하기 위해 일반적으로 베어 튜브가 사용되지만 일부 보일러 OEM은 나선형 또는 긴 핀이 있는 핀 튜브가 있는 이코노마이저를 설계합니다. |
| 4 | HDB는 베어, 나선형 핀 또는 긴 핀 튜브가 있는 이코노마이저 요소를 생산할 수 있으며 원하는 경우 장치를 다른 튜브 유형 중 하나로 다시 설계할 수 있습니다.HDB는 또한 모든 유틸리티 보일러 이코노마이저의 교체 헤더를 제작할 수 있습니다. |
패키지 보일러 이코노마이저
| 1 | HDB는 Optimus 엔지니어가 황산 플랜트 이코노마이저 및 과열기를 설계할 때 최대한 활용하는 고유한 제조 기능을 갖추고 있습니다. |
| 2 | 이것은 종종 Optimus 장치가 더 높은 열 전달 효율을 위해 구성될 수 있도록 하여 요구되는 표면적을 감소시켜 결과적으로 더 저렴한 제품을 만들 수 있습니다. |
| 삼 | HDB는 현장 기능을 활용하여 튜브 지느러미 및 구부리기, 헤더 가공 및 제작, 튜브 시트 드릴링, 모든 케이싱 재료 절단 및 준비, 모든 압력 부품 및 케이싱 용접을 수행합니다. |
| 4 | 이를 통해 HDB는 제조 순서와 일정을 더 잘 제어할 수 있어 정시 납품 성과라는 놀라운 기록을 달성할 수 있었습니다. |
HRSG 이코노마이저
| 1 | 오늘날의 HRSG 모듈용 이코노마이저는 수직으로 매달린 핀튜브로 구성됩니다.HDB는 거의 모든 HRSG OEM 회사를 위해 이코노마이저 코일을 제작했으며 각각의 고유한 기능을 이해하고 있습니다. |
| 2 | 많은 경우 유틸리티는 헤더와 튜브 벤드 내부의 유동 가속 부식(FAC)에 저항하는 데 도움이 되도록 일반 탄소강에서 합금 소재로 이코노마이저를 업그레이드하기를 원합니다. |
| 삼 | HDB는 핀튜브 핀 고정, 헤더 제작, 코일 번들 조립부터 모든 재료를 준비하고 모든 압력 부품 및 부착 용접을 수행하기 때문에 이코노마이저 제작을 위한 원스톱 샵입니다. |
시험
| 1 | 최신형 'U' 벤딩 머신은 튜브의 정밀 냉간 벤딩에 사용됩니다. |
| 2 | 굽힘은 모든 종류의 열교환기, 콘덴서, 이코노마이저, 스테인리스 스틸 이음매 없는 보일러 튜브 및 용접에 대해 수행됩니다. |
| 삼 | 'U' 벤딩 튜브에 이어 수압 테스트를 거쳤고 요청 시 응력이 완화되었습니다. |
| 4 | 또한 굽힘 부분의 두께 감소를 결정하기 위해 목업 조각이 준비됩니다. |
| 5 | 굴곡 부분에 대한 염료 침투 테스트는 균열, 결함 또는 모든 유형의 결함을 감지하기 위해 수행됩니다. |
| 6 | 운송 중 손상을 방지하기 위해 특수 포장이 제공됩니다. |
제품 하이라이트
