| 원래 장소: | ISO9001, SGS, TUV, ASME, EN |
| 브랜드 이름: | HD BOILER |
| 인증: | ISO9001 , SGS , TUV , ASME , EN |
| 모델 번호: | 과열기와 재열기 |
| 최소 주문 수량: | 1 세트 / 10 톤 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 항해에 적당한 패킹 |
| 배달 시간: | 50 ~ 100 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
| 공급 능력: | 1500 톤/달 |
| 재료: | SA213-TP321H | 길이: | 8000mm |
|---|---|---|---|
| 상술: | OD=38,Thickness=6mm | PWHT: | 해결책 처리 |
| Ovality: | 15% 이하 | 두께는 감소합니다: | 15% 이하 |
| 상품 이름: | 과열기와 재열기 | 용법: | 동력화차, 화력 발전소 / 방송국 보일러 |
| 하이 라이트: | 용광로 과열기 및 재열기 생성,열 교환기 과열기 및 재열기,로 대류 과열기 생성 |
||
로 생성을 위한 열교환기 석탄 보일러 과열기 및 재열기
설명
화력발전소에서 슈퍼히터의 기능은 보일러에서 나오는 포화증기의 마지막 수분을 제거하고 증기터빈 입구의 요구사항에 따라 포화온도 이상으로 온도를 높이는 것입니다.
세부
과열은 블레이드 침식을 방지하는 터빈의 마지막 단계에서 너무 많은 응축을 방지할 뿐만 아니라 전반적인 효율성을 높입니다.
로에서 나오는 연소 가스의 열은 증기에서 수분을 제거하고 증기를 과열시키는 데 사용됩니다.
과열기는 일반적으로 헤더 사이에 연결된 하나 이상의 리턴 벤드와 병렬로 여러 튜브 회로를 가지고 있습니다.
뜨거운 가스에서 과열기의 증기로의 열은 고온에서 전달됩니다.
따라서 과열기의 1차 섹션은 역류로 배열되고 2차 섹션은 평행 흐름으로 배열되어 튜브 벽의 온도 응력을 줄입니다.
원칙
과열기의 원리는 보일러의 증기 발생관과 유사합니다.
고온의 뜨거운 가스는 과열기 튜브를 휩쓸고 과열기를 떠나는 출구 가스 온도와 가스 속도에 따라 달라지는 증기 온도를 높입니다.
포화 증기 가열에 사용, 증기 온도는 최대 900℃일 수 있습니다.
발전량 증가를 위한 과열기 용량 업그레이드
증기 용량, 압력, 필요한 온도 등과 같은 필요한 기술 데이터를 보내주십시오. 그에 따라 설계하겠습니다..
함수
과열기 증기의 온도를 포화점 이상으로 높이는 것입니다.
재가열기 기본적으로 터빈의 고압 단계에서 나오는 증기를 과열시키는 과열기입니다.재가열된 증기는 터빈의 저압 단계로 보내집니다.고압과 저압 터빈 사이에서 증기를 재가열함으로써 발전소 사이클의 전기 효율을 40% 이상으로 높일 수 있습니다. 재가열 사이클은 대규모 발전소에서만 경제적으로 가능하기 때문에 대형 전력 보일러에 사용됩니다.
장점 단점
|
펜던트형 1. 견고한 구조적 지지 1. 응축 증기에 의한 흐름 막힘 2. 바닥에 쌓인 물을 제거하려면 느린 재시작이 필요합니다.위에서 지원 |
|
도립형 1.응축증기의 적절한 배수 1. 특히 고속 가스 흐름에서 구조적 강성이 부족합니다. |
|
수평형 1. 적절한 배수 2. 좋은 구조적 강성. |
그들은 화염을 직접 보지 않기 때문에 주로 대류 유형에서 나옵니다. 일반적으로 주 용광로에 평행한 수직 가스 덕트에서 지지됩니다.
첨단 기술
| 1 | HDB는 튜브의 수명을 예측하기 위해 남은 수명 분석 시스템을 사용한 광범위한 경험을 가지고 있습니다. |
| 2 | 시스템은 현장 비파괴 검사 중에 튜브의 산화물 및 벽 두께를 측정하고 이를 사용하여 남은 수명을 계산합니다. |
| 삼 | HDB는 1991년 산화물 측정 기술을 개발하여 현재 전 세계적으로 표준으로 사용되고 있습니다. |
세부
| 1 | 재료 구성 | 탄소강, 합금강 또는 내열강, 수집 상자 및 기타 지지 재료.튜브는 사양의 맞춤형 유형입니다. |
| 2 | 디자인 패턴 | 수직 또는 수평 레이아웃. |
| 삼 | 장점 | 아름다운 외관, 크기, 정확도, 일류 굽힘 및 용접 기술, 일류 감지 장비. |
제품 기능
1.화력발전소에서 과열기의 기능은 보일러에서 나오는 포화증기의 마지막 수분(1~2%)을 제거하고 포화온도 이상으로 충분히 온도를 높이는 것입니다.
2. 과열 가열은 블레이드 침식을 방지하는 터빈의 마지막 단계에서 너무 많은 응축을 방지할 뿐만 아니라 전반적인 전체 사이클 효율 효율을 높입니다.
3.로에서 나오는 연소 가스의 열은 증기에서 수분을 제거하고 증기를 과열시키는 데 사용됩니다.
4. 과열기는 일반적으로 헤더 사이에 연결된 하나 이상의 리턴 벤드와 병렬로 여러 튜브 회로를 가지고 있습니다.

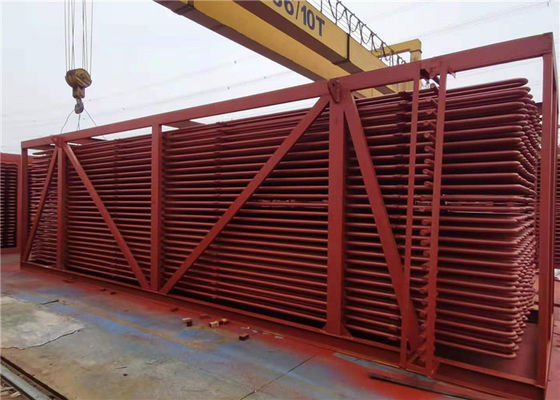

제품 전시
