내식성 탄소강 보일러 막 벽 BS1113:1999 SA210A1

내식성 탄소강 보일러 막 벽 BS1113, 1999 SA210A1

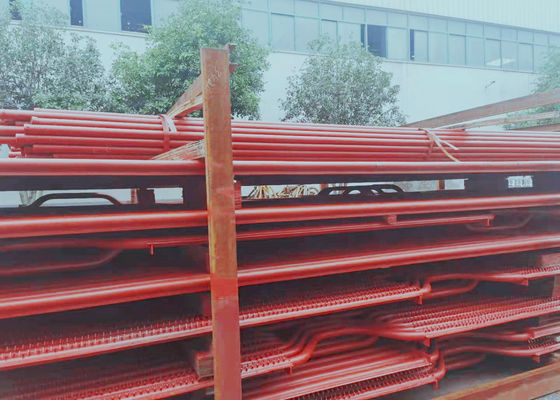

제품 소개: 보일러 막 물 벽면

1. 멤브레인 벽은 열교환 부품으로 유틸리티 / 발전소 보일러에 널리 사용됩니다.

2.Membane 수벽 패널은 강관 및 플랫과 결합되어 우수한 밀봉을 보장하고 부정적인 preasure 보일러의 공기 누출 요인을 크게 줄이고 노의 연소 상태를 개선합니다.

3.Membrane 물 벽 패널은 복사열 표면을 증가시키고 철강 소비를 절약합니다.

장점

제조

HD 보일러는 수중 아크 용접 기술을 사용하여 환경 친화적 인 요구 사항으로 수벽을 생성합니다.

그것은 또한 좋은 튼튼한 구조와 밀봉을 보장할 수 있습니다.

특징

1. 견고한 구조
2. 고강도
3. 정확한 치수
4. 내식성 마감

설명

수벽 패널은 폐열 회수 보일러에 사용됩니다.우리는 물 벽 패널을 제조합니다.이들은 고객의 도면 및 사양에 따라 탄소강 튜브로 제작됩니다.제작하는 동안 구부러진 부분의 난형과 얇아짐에 특별한주의를 기울입니다.

우리는 광범위한 Waterwall 패널을 제조 및 공급하고 있습니다.우리가 제공하는 튜브는 핀 재료의 연속 스트립이 튜브에 나선형으로 감겨 있기 때문에 큰 내부 압력을 견디는 것으로 알려져 있습니다.이러한 튜브는 열을 균일하게 제공하여 열 출력을 증가시키는 것으로 알려져 있습니다.

보일러의 수벽 패널의 주요 기능은 고온의 화염이나 연도에 의해 발생하는 열을 흡수하고 튜브에 증기 또는 온수를 생성하여 챔버의 온도를 낮추는 것입니다.

공사내용

멤브레인 수냉식 벽체의 조합 특성은 다음과 같습니다.
1. 분할된 파이프 열을 콤비네이션 프레임에 들어 올릴 때 파이프 열의 너비, 길이, 평탄도 및 대각선을 확인하고 조정합니다. 튜브 열의 너비가 지정된 크기보다 크거나 작을 경우 핀이 적절한 길이로 절단하고 지정된 크기로 조정 한 다음 다시 용접하십시오. 파이프 행의 대각선 차이가 10mm를 초과하면 더 큰 크기의 일부 파이프 사이의 핀을 절단하여 파이프 사이의 거리를 줄여 대각선 차이를 제거하고 그런 다음 지느러미를 용접 할 수 있습니다. 파이프 행의 요철이 허용 범위를 초과하면 갠트리 프레임을 사용하여 잭의 상단 압력을 수정할 수 있습니다.
2. 파이프 행의 맞대기 조인트는 단일 파이프의 맞대기 조인트와 다릅니다. 단일 파이프의 용접 조인트는 용접 후 약 1-2mm 수축하며 다른 파이프에는 영향을 미치지 않습니다. 그러나 파이프 행은 동일하지 않으며, 파이프 행 맞대기 용접의 두 섹션, 한 쪽에서 다른 쪽 용접 시퀀스의 경우 변형으로 인한 파이프 끝 부분의 용접이 매우 큽니다. 따라서 맞대기 용접 전에 이 용접의 맞대기 클리어런스 이음새는 종합적으로 측정해야 하며 맞대기 클리어런스가 너무 작거나 보통, 너무 큰 분류에 따라 맞대기 클리어런스가 너무 크거나 너무 작으면 파이프 절단 방법을 취하고 적당한 짧은 파이프로 교체해야 합니다. 이번에는 용접 수축으로 인해 간격이 더 큰 파이프가 납땜 가능하게됩니다.파이프 용접의 수축 변형을 줄이기 위해 대칭 및 교차 용접 방법을 채택해야 합니다.
3. 전면 및 후면 수냉식 벽의 하부에는 용광로 바닥 (차가운 재 버킷)이 있고 후면 수냉식 벽의 상부에는 화염 각도가 있으므로 구성 요소의 크기가 더 크고 모양이 더 특별합니다. , 그래서 결합하기가 어렵습니다.
4. 후면 수벽 파이프의 단일 패스 볼은 다른 가열 표면 파이프와 다릅니다. 상부 헤더 상자의 후면 수벽에는 내염성 각도가 있기 때문에 내화성 각도 벤딩 파이프의 수는 후면의 수와 동일합니다. 수벽, 방폭 각도의 강성을 높이기 위해 상당한 수의 간격 직선 파이프 (대부분의 용광로 유형)가 있습니다. 화염 각도와 직선 파이프의 교차점에서 등직경 특수 모양의 주강 티 (3- 분기 파이프)가 설치되어 있습니다. 직선 튜브와 상단 연합 탱크 사이의 접합부에는 오리피스 Φ 5mm 또는 Φ 제한 장치가 10mm 장착되어 있습니다. 이러한 방식으로 작동 매체 구부러진 파이프의 대부분은 냉각에 도움이 됩니다. 화염 각도 및 작동 매체 구부러진 파이프의 작은 부분은 직선 파이프와 곡선 파이프가 해당하는 양의 팽창을 갖도록 보장하여 내부 응력을 줄여 볼을 통과하는 데 어려움이 증가합니다.
