수직 Sprial 탄미익 관 발전소 이코노마이저 열 응력 감소
제품 세부정보
| 타입: | 이코노마이저 | 애플리케이션: | 발전소 / WTE / 폐기물 소각 |
|---|---|---|---|
| 출력: | 온수/증기 | 연료: | 석탄 ;기름 ;생물자원 |
| 재료: | 탄소강 | 표준: | ASME&GB |
| 강조하다 |
수직 Sprial 발전소 이코노마이저,열 응력 감소 이코노마이저,ASME 수직 이코노마이저 |
||
제품 설명

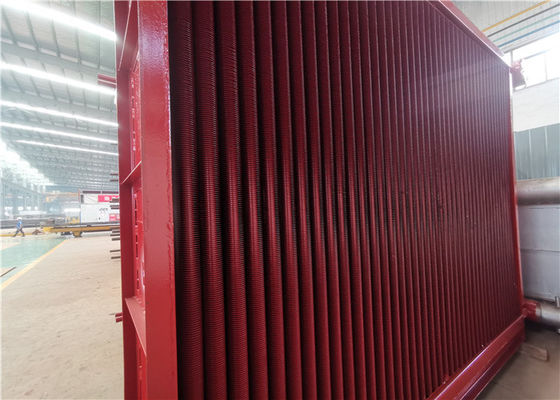

발전소에 있는 수직 Sprial 탄미익 관 이코노마이저는 열 스트레스를 감소시킵니다
이코노마이저 설명
나선형 지느러미 붙은 튜브는 고주파 용접 방법으로 나선형 트랙을 따라 베어 튜브에 강철 스트립을 용접하여 형성됩니다.핀 재료 권선 공정 및 고주파 용접을 통한 나선형 지느러미 붙은 튜브는 핀과 튜브 압력을 전체적으로 녹이고 접촉 열 저항을 약 0으로 만들 수 있으며 교대 열 응력을 견딜 수 있습니다.용접 후 변형이 없으므로 기본 파이프의 지지력을 약화시키지 않고 핀에서 기본 파이프의 내벽으로의 열 전달에 도움이 됩니다. finned)는 이코노마이저, 즉 sprial finned 이코노마이저의 가열 표면인 튜브 그룹으로 구성됩니다.
이코노마이저는 고온의 열을 흡수하기 때문에 증기 드럼 압력 하에서 포화수의 가열 표면으로 보일러 급수를 가열하여 배기 연기의 폐열을 재활용하기 위해 보일러 꼬리 연도 하부에 설치되는 장치입니다. 연도 가스는 연도 가스의 배기 온도를 낮추고 에너지를 절약하고 효율성을 향상 시키므로 이코노마이저라고합니다.
이코노마이저는 일반적으로 열회수 증기 발생기 (HRSG) 복합 사이클발전소.HRSG에서 물은 이코노마이저를 통과한 다음보일러 그리고 나서 과열기.이코노마이저는 또한 보일러의 유량 및 설계를 고려할 때 끓일 수 없는 너무 차가운 액체 물로 보일러가 범람하는 것을 방지합니다.
베어 튜브 이코노마이저와 비교하여 H-핀 튜브 이코노마이저는 열교환 영역을 확장하고 튜브 수를 줄일 수 있습니다.또한 연도 가스 흐름 속도와 마모를 줄이기 위해 연도 가스 흐름 영역을 늘릴 수 있습니다.
H 핀 튜브는 긴 튜브 행에 맞는 높은 강성을 가진 이중 H 핀 튜브로 만들 수 있습니다.
나선형 지느러미 이코노마이저는 새로 설계된 열 전달 장비로, 심각한 마모와 짧은 서비스 시간을 극복하기 위해 나선형 핀 튜브로 구성됩니다.
함수
1. 저온 연도 가스의 열을 흡수하고 연기 배출 온도를 낮추고 연기 손실을 줄이고 연료를 절약하십시오.
2. 급수는 드럼에 들어가기 전에 이코노마이저에서 가열되기 때문에 가열면에서 급수의 열 흡수가 감소하고 이코노마이저는 고가의 증발 가열 표면의 일부를 대체하는 데 사용할 수 있습니다.
3. 급수 온도가 상승하면 벽 온도 차이가 감소하고 열 응력이 그에 따라 감소하여 스팀 드럼의 수명을 연장합니다.
사양
| 설명 | 보일러 이코노마이저 |
| 재료 | 합금강, 탄소강, SA210C, SA213T22 등 |
| 재료 표준 | ASTM, EN 또는 ISO 등 |
| 치수 | 커스터마이징 |
| 무게 |
최소: 10톤 최대:1000톤 |
| 제련 과정: | EF+LF + VD |
| 프로세스 | 재료 → 주괴 → 열간/냉간 압연 → 열처리(Normalizing+ Tempering) → 검사 → 황삭 → UT → 2차 열처리 → 마무리 가공 → 검사 |
| UT 표준 | ASTM A388 또는 EN10228 등 |
애플리케이션
관련 산업: 씨결합 사이클 발전소,열회수 증기 발생기(HRSG).
이코노마이저는 일반적으로 열회수 증기 발생기 (HRSG) 복합 사이클발전소.HRSG에서 물은 이코노마이저를 통과한 다음보일러 그리고 나서 과열기.이코노마이저는 또한 보일러의 유량 및 설계를 고려할 때 끓일 수 없는 너무 차가운 액체 물로 보일러가 범람하는 것을 방지합니다.
제품 하이라이트
발전소에 있는 수직 Sprial 탄미익 관 이코노마이저는 열 스트레스를 감소시킵니다 이코노마이저 설명 나선형 지느러미 붙은 튜브는 고주파 용접 방법으로 나선형 트랙을 따라 베어 튜브에 강철 스트립을 용접하여 형성됩니다.핀 재료 권선 공정 및 고주파 용접을 통한 나선형 지느러미 붙은 튜브는 핀과 튜브 압력을 전체적으로 녹이고 접촉 열 저항을 약 0으로 만들 수 있으며 교대 열 응력을 견딜 수 있습니다.용접 후 변형이 없으므로 기본 파이프의 지지력을 약화시키지 않고 핀에서 기본 파이프의 내벽으로의 열 전달에 도움이 됩니다. finned...
