SA210C H 형 핀 튜브 열교환 기 보일러 이코노마이저

발전소에 있는 수직 Sprial 탄미익 관 이코노마이저는 열 스트레스를 감소시킵니다

이코노마이저 설명

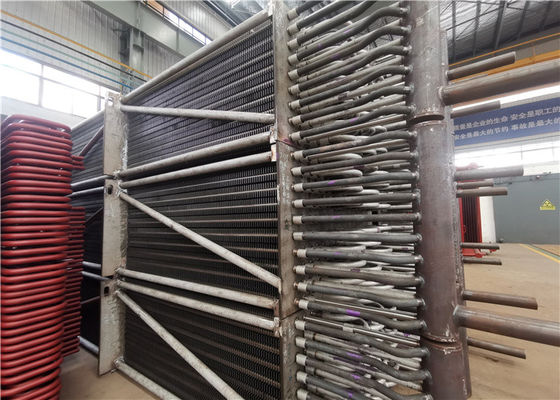

H 형 핀 튜브 이코노마이저는 h 형 핀 튜브 (H 형 핀 튜브, 핀 튜브, 버터 플라이 튜브라고도 함)로 조립 된 효율적인 열 전달 이코노마이저입니다.

1. 구조: 기본 형태는 "H"형과 이중 "H"형으로 일렬로 배열되어 있습니다.

2. 성능 특성:

(1) 베어 튜브 이코노마이저 대신 H 형 핀 튜브 이코노마이저가있는 이코노마이저는 열 전달 면적을 늘리고 파이프 배열 수를 줄여 연도 가스 순환 섹션을 늘리고 연기 속도를 줄이며 마모를 줄일 수 있습니다. 파이프의 마모율은 연도 가스 유량의 3.33 전력에 비례하며, 연도 가스 속도가 9M/s에서 7m/s로 감소하면 마모율은 원래의 43%로 감소합니다. 동시에 시간이 지남에 따라 실험은 지느러미가 있는 튜브 자체가 비산회를 튜브 열의 중앙에 집중시키는 효과가 있으므로 지느러미가 있는 튜브 이코노마이저가 구조의 마모를 줄이는 효과가 있음을 보여줍니다.

(2) H 형 지느러미 붙은 관은 이중 파이프 "이중 H"형 지느러미 붙은 관으로 제조 할 수 있으며 구조가 단단하고 긴 관 열의 경우 사용할 수 있습니다.

(3) H형 핀 튜브 이코노마이저가 일렬로 배치됩니다.H 형 핀은 공간을 여러 개의 작은 영역으로 분할하여 공기 흐름에 흐름 효과가 있으므로 마모가 크게 줄어 듭니다.

(4) H 형 핀은 양쪽에 직선 채널이 형성되어 최고의 그을음 블로잉 효과를 얻을 수 있습니다.

(5) 컴팩트한 공간, 전체 무게가 크게 줄어들고 비용이 절감됩니다.

(6) 에너지 절약 및 적은 전력 소비: 발전기 세트용 이코노마이저는 발전기 연기 열 손실의 2/3 이상을 줄일 수 있으며 증기 톤당 2 ~ 4kW의 전력 소비를 줄일 수 있습니다.

(7) 간단한 조작 및 유지 보수, 노동 절약 : 이코노마이저 전체 조립 공장, 덜 움직이는 부품, 간단한 구조, 설치가 용이합니다. 높은 수준의 자동화, 간단한 조작 및 유지 보수로 운영 인력을 줄일 수 있습니다.

함수

1. 저온 연도 가스의 열을 흡수하고 연기 배출 온도를 낮추고 연기 손실을 줄이고 연료를 절약하십시오.

2. 급수는 드럼에 들어가기 전에 이코노마이저에서 가열되기 때문에 가열면에서 급수의 열 흡수가 감소하고 이코노마이저는 고가의 증발 가열 표면의 일부를 대체하는 데 사용할 수 있습니다.

3. 급수 온도가 상승하면 벽 온도 차이가 감소하고 열 응력이 그에 따라 감소하여 스팀 드럼의 수명을 연장합니다.

사양

애플리케이션

관련 산업: 씨결합 사이클 발전소,열회수 증기 발생기(HRSG).

이코노마이저는 일반적으로 열회수 증기 발생기 (HRSG) 복합 사이클발전소.HRSG에서 물은 이코노마이저를 통과한 다음보일러 그리고 나서 과열기.이코노마이저는 또한 보일러의 유량 및 설계를 고려할 때 끓일 수 없는 너무 차가운 액체 물로 보일러가 범람하는 것을 방지합니다.
