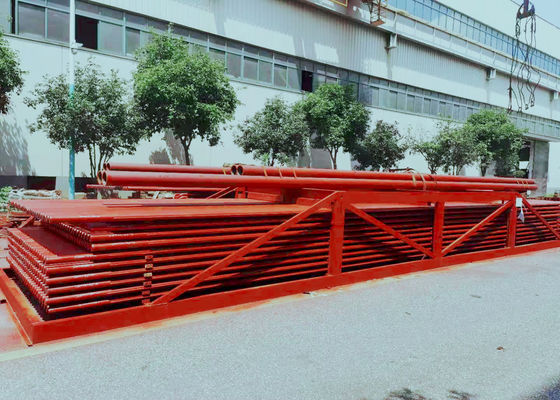

제당소의 적용을 위한 아크 용접 막 물 벽

제당 공장 및 기타 산업용 보일러의 적용을 위한 서브머지드 아크 용접이 있는 보일러 멤브레인 수벽


소개

멤브레인 수벽은 파이프와 핀으로 구성된 기밀 구조입니다. 장점은 용광로의 공기 누출이 적습니다.파이프 부설 벽을 사용할 수 있으며 강철 구조에 대한 부하가 적고 보일러 비용이 저렴합니다.서스펜션 구조를 사용하기 쉽고 열팽창 시스템을 개선하여 대규모 기계 생산, 높은 조립 속도, 낮은 축열 용량에 적합하고 시동 및 종료 시간을 단축합니다.단점은 제조 공정이 복잡하다는 것입니다.멤브레인 수벽은 종종 대용량, 고온 및 고압 보일러에 사용됩니다.

다른 제조 공정에 따라 멤브레인 수벽은 세 가지 유형으로 나눌 수 있습니다(그림 1 참조).2. 벌거 벗은 튜브와 핀 (평강)은 재료 비용이 저렴하고 다양한 피치의 요구 사항을 쉽게 충족 할 수있는 줄로 용접되지만 평강은 고정밀 및 마무리 장비가 필요합니다. 3. 베어 튜브 융합 용접, 핀 사이 튜브는 튜브 사이의 작은 피치에 주로 사용되는 용접 와이어를 채워서 형성됩니다.멤브레인 수벽의 튜브 사이의 피치는 보일러 압력 및 노 열 부하와 같은 요인과 관련이 있으며 일반적으로 s/d는 1.2-1.5입니다.

수벽 패널용 재료
20# 강철, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

표준
ASME 코드 표준, GB 표준

품질 검사
MT, RT, 수압 시험

사양

보일러의 수벽 패널의 주요 기능은 고온의 화염이나 연도에 의해 발생하는 열을 흡수하고 튜브에 증기 또는 온수를 생성하여 챔버의 온도를 낮추는 것입니다.

• 멤브레인 보일러 수벽 패널: 스폿 용접은 많은 압연 핀 튜브를 밀봉된 결합 가열 표면에 용접하여 퍼니스의 기밀성을 향상시키고 공기 누출을 줄입니다.
• 스터드 워터 월 튜빙:길이 20~25mm, 직경 6~12mm의 핀을 수벽 튜브에 용접한 다음 크롬 광석 내화 플라스틱을 적용하여 수벽 패널의 열 흡수를 줄이고 연소 영역의 온도를 높입니다.특정 슬래그 태핑로 뿐만 아니라 연료에 불을 붙이기 어려운 상황에 적합합니다.
• 일반 튜브 보일러 물 벽 패널: 가장 단순한 구조인 이음매 없는 강관의 전체 행으로 구성됩니다.
• 벽에 부착된 보일러 수벽 배관: 퍼니스 벽의 내벽에 내장, 단면 열 흡수.
• 양면 온수 벽 패널: 대형보일러로의 중앙에 설치되어 서로 독립된 두 부분으로 나누어져 있고 양쪽이 가열됩니다.
