4kW 수직 탄미익 관은 열 응력 보일러 이코노마이저를 감소시킵니다
제품 세부정보
| 타입: | 이코노마이저 | 애플리케이션: | 발전소 / WTE / 폐기물 소각 |
|---|---|---|---|
| 출력: | 온수/증기 | 연료: | 석탄 ;기름 ;생물자원 |
| 재료: | 탄소강 | 표준: | ASME, GB, ISO |
| 강조하다 |
열 스트레스 보일러 이코노마이저,수직 보일러 이코노마이저,4kW 소형 보일러 이코노마이저 감소 |
||
제품 설명

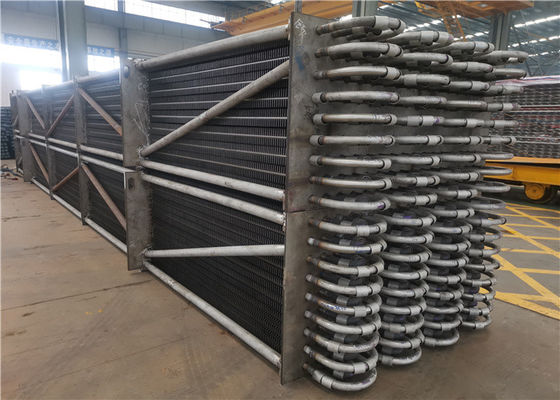

발전소에 있는 수직 Sprial 탄미익 관 이코노마이저는 열 스트레스를 감소시킵니다
이코노마이저 설명
이코노마이저는 고온의 열을 흡수하기 때문에 증기 드럼 압력 하에서 포화수의 가열 표면으로 보일러 급수를 가열하여 배기 연기의 폐열을 재활용하기 위해 보일러 꼬리 연도 하부에 설치되는 장치입니다. 연도 가스는 연도 가스의 배기 온도를 낮추고 에너지를 절약하고 효율성을 향상 시키므로 이코노마이저라고합니다.
H 형 핀 튜브 이코노마이저는 h 형 핀 튜브 (H 형 핀 튜브, 핀 튜브, 버터 플라이 튜브라고도 함)로 조립 된 효율적인 열 전달 이코노마이저입니다.
1. 구조: 기본 형태는 "H"형과 이중 "H"형으로 일렬로 배열되어 있습니다.
2. 성능 특성:
(1) 베어 튜브 이코노마이저 대신 H 형 핀 튜브 이코노마이저가있는 이코노마이저는 열 전달 면적을 늘리고 파이프 배열 수를 줄여 연도 가스 순환 섹션을 늘리고 연기 속도를 줄이며 마모를 줄일 수 있습니다. 파이프의 마모율은 연도 가스 유량의 3.33 전력에 비례하며, 연도 가스 속도가 9M/s에서 7m/s로 감소하면 마모율은 원래의 43%로 감소합니다. 동시에 시간이 지남에 따라 실험은 지느러미가 있는 튜브 자체가 비산회를 튜브 열의 중앙에 집중시키는 효과가 있으므로 지느러미가 있는 튜브 이코노마이저가 구조의 마모를 줄이는 효과가 있음을 보여줍니다.
(2) H 형 지느러미 붙은 관은 이중 파이프 "이중 H"형 지느러미 붙은 관으로 제조 할 수 있으며 구조가 단단하고 긴 관 열의 경우 사용할 수 있습니다.
(3) H형 핀 튜브 이코노마이저가 일렬로 배치됩니다.H 형 핀은 공간을 여러 개의 작은 영역으로 분할하여 공기 흐름에 흐름 효과가 있으므로 마모가 크게 줄어 듭니다.
(4) H 형 핀은 양쪽에 직선 채널이 형성되어 최고의 그을음 블로잉 효과를 얻을 수 있습니다.
(5) 컴팩트한 공간, 전체 무게가 크게 줄어들고 비용이 절감됩니다.
(6) 에너지 절약 및 적은 전력 소비: 발전기 세트용 이코노마이저는 발전기 연기 열 손실의 2/3 이상을 줄일 수 있으며 증기 톤당 2 ~ 4kW의 전력 소비를 줄일 수 있습니다.
(7) 간단한 조작 및 유지 보수, 노동 절약 : 이코노마이저 전체 조립 공장, 덜 움직이는 부품, 간단한 구조, 설치가 용이합니다. 높은 수준의 자동화, 간단한 조작 및 유지 보수로 운영 인력을 줄일 수 있습니다.
기능
1. 저온 연도 가스의 열을 흡수하고 연기 배출 온도를 낮추고 연기 손실을 줄이고 연료를 절약하십시오.
2. 급수는 드럼에 들어가기 전에 이코노마이저에서 가열되기 때문에 가열면에서 급수의 열 흡수가 감소하고 이코노마이저는 고가의 증발 가열 표면의 일부를 대체하는 데 사용할 수 있습니다.
3. 급수 온도가 상승하면 벽 온도 차이가 감소하고 열 응력이 그에 따라 감소하여 스팀 드럼의 수명을 연장합니다.
사양
| 설명 | 보일러 이코노마이저 |
| 재료 | 합금강, 탄소강, SA210C, SA213T22 등 |
| 재료 표준 | ASTM, EN 또는 ISO 등 |
| 치수 | 커스터마이징 |
| 무게 |
최소: 10톤 최대:1000톤 |
| 제련 과정: | EF+LF + VD |
| 프로세스 | 재료 → 주괴 → 열간/냉간 압연 → 열처리(Normalizing+ Tempering) → 검사 → 황삭 → UT → 2차 열처리 → 마무리 가공 → 검사 |
| UT 표준 | ASTM A388 또는 EN10228 등 |
애플리케이션
관련 산업: 씨결합 사이클 발전소,열회수 증기 발생기(HRSG).
이코노마이저는 일반적으로 열회수 증기 발생기 (HRSG) 복합 사이클발전소.HRSG에서 물은 이코노마이저를 통과한 다음보일러 그리고 나서 과열기.이코노마이저는 또한 보일러의 유량 및 설계를 고려할 때 끓일 수 없는 너무 차가운 액체 물로 보일러가 범람하는 것을 방지합니다.
제품 하이라이트
발전소에 있는 수직 Sprial 탄미익 관 이코노마이저는 열 스트레스를 감소시킵니다 이코노마이저 설명 이코노마이저는 고온의 열을 흡수하기 때문에 증기 드럼 압력 하에서 포화수의 가열 표면으로 보일러 급수를 가열하여 배기 연기의 폐열을 재활용하기 위해 보일러 꼬리 연도 하부에 설치되는 장치입니다. 연도 가스는 연도 가스의 배기 온도를 낮추고 에너지를 절약하고 효율성을 향상 시키므로 이코노마이저라고합니다. H 형 핀 튜브 이코노마이저는 h 형 핀 튜브 (H 형 핀 튜브, 핀 튜브, 버터 플라이 튜브라고도 함)로 조립 된 효율적인 열 전...
