원래 장소: | 장자강 시, 중국 |
브랜드 이름: | HD BOILER |
인증: | ISO9001 , TUV , ASME , EN |
모델 번호: | 물 벽면 |
최소 주문 수량: | 5 톤 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 스틸 프레임 패키지 |
배달 시간: | 60 일 |
지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
공급 능력: | 800 톤 / 달 |
상품 이름: | 보일러 물 벽면 | NDE: | 100% PT, 100 RT, 100% UT |
---|---|---|---|
애플리케이션: | 설탕 공장 및 산업용 보일러 | 키워드: | 막의 벽 |
용접 기술: | 서브머지 아크 용접 | 기능: | 전열면 |
하이 라이트: | 아크 용접 보일러 쉘 멤브레인,Q235B 보일러 쉘 멤브레인,아크 용접 보일러 워터 패널 |

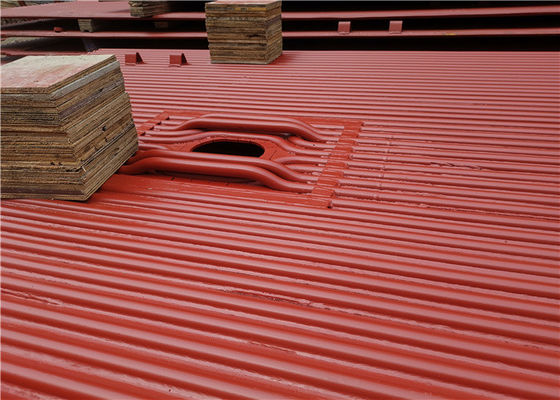

보일러로의 신청을 위한 Q235B 아크 용접 막 수벽
멤브레인 워터 월의 제품 설명
보일러의 수벽 패널의 주요 기능은 고온의 화염이나 연도에 의해 발생하는 열을 흡수하고 튜브에 증기 또는 온수를 생성하여 챔버의 온도를 낮추는 것입니다.
우리는 광범위한 Waterwall 패널을 제조 및 공급하고 있습니다.우리가 제공하는 튜브는 핀 재료의 연속 스트립이 튜브에 나선형으로 감겨 있기 때문에 큰 내부 압력을 견디는 것으로 알려져 있습니다.이러한 튜브는 열을 균일하게 제공하여 열 출력을 증가시키는 것으로 알려져 있습니다.
멤브레인 수벽은 파이프와 핀으로 구성된 기밀 구조입니다. 장점은 용광로의 공기 누출이 적습니다.파이프 부설 벽을 사용할 수 있고 강철 구조물에 대한 부하가 적고 보일러 비용이 저렴합니다.서스펜션 구조를 사용하기 쉽고 열팽창 시스템을 개선하여 대규모 기계 생산, 높은 조립 속도, 낮은 축열 용량에 적합하고 시동 및 종료 시간을 단축합니다.단점은 제조 공정이 복잡하다는 것입니다.멤브레인 수벽은 종종 대용량, 고온 및 고압 보일러에 사용됩니다.
다른 제조 공정에 따라 멤브레인 수벽은 세 가지 유형으로 나눌 수 있습니다(그림 1 참조).2. 벌거 벗은 튜브와 핀 (평강)은 재료 비용이 저렴하고 다양한 피치의 요구 사항을 쉽게 충족 할 수있는 줄로 용접되지만 평강은 고정밀 및 마무리 장비가 필요합니다. 3. 베어 튜브 융합 용접, 핀 사이 튜브는 튜브 사이의 작은 피치에 주로 사용되는 용접 와이어를 채워서 형성됩니다.멤브레인 수벽의 튜브 사이의 피치는 보일러 압력 및 노 열 부하와 같은 요인과 관련이 있으며 일반적으로 s/d는 1.2-1.5입니다.
수벽 패널용 재료
20# 강철, SA192, SA 106B, 15CrMoVG, 12Cr1MoV
표준
ASME 코드 표준, GB 표준
품질 검사
MT, RT, 수압 시험
사양
보일러의 수벽 패널의 주요 기능은 고온의 화염이나 연도에 의해 발생하는 열을 흡수하고 튜브에 증기 또는 온수를 생성하여 챔버의 온도를 낮추는 것입니다.
이름 | 물 벽 패널 |
재료 | ASME/GB 표준 탄소강 또는 합금강 |
튜브 크기 | 맞춤형 |
기준 | ASME/GB 표준에 따라 |
장비 | 자동 생산 설비 |
애플리케이션 | 제당소 보일러 및 발전소 보일러 유지보수 |
