EN10228 수평 나선형 핀 튜브 발전소 이코노마이저
제품 세부정보
| 타입: | 이코노마이저 | 애플리케이션: | 발전소 / WTE / 폐기물 소각 |
|---|---|---|---|
| 출력: | 온수/증기 | 연료: | 석탄 ;기름 ;생물자원 |
| 재료: | 탄소강, 합금강, 스테인리스강 등 | 표준: | ASME, GB, ISO |
| 강조하다 |
핀 튜브 발전소 이코노마이저,EN10228 발전소 이코노마이저,EN10228 핀 튜브 이코노마이저 |
||
제품 설명
발전소에 있는 수직 Sprial 탄미익 관 이코노마이저는 열 스트레스를 감소시킵니다
이코노마이저 설명
이코노마이저는 고온의 열을 흡수하기 때문에 증기 드럼 압력 하에서 포화수의 가열 표면으로 보일러 급수를 가열하여 배기 연기의 폐열을 재활용하기 위해 보일러 꼬리 연도 하부에 설치되는 장치입니다. 연도 가스는 연도 가스의 배기 온도를 낮추고 에너지를 절약하고 효율성을 향상 시키므로 이코노마이저라고합니다.
튜블러 이코노마이저는 압력의 제약이 없고 비등식으로 사용이 가능합니다.일반적으로 외경이 32~51mm인 탄소강관으로 만들어집니다.열 전달을 향상시키기 위해 핀이 튜브에 추가됩니다.관형 이코노마이저는 수평으로 배열된 평행한 곡선 파이프(구불구불한 파이프로 알려짐)로 구성됩니다.
나선형 지느러미 붙은 튜브는 고주파 용접 방법으로 나선형 트랙을 따라 베어 튜브에 강철 스트립을 용접하여 형성됩니다.핀 재료 권선 공정 및 고주파 용접을 통한 나선형 지느러미 붙은 튜브는 핀과 튜브 압력을 전체적으로 녹이고 접촉 열 저항을 약 0으로 만들 수 있으며 교대 열 응력을 견딜 수 있습니다.용접 후 변형이 없으므로 기본 파이프의 지지력을 약화시키지 않고 핀에서 기본 파이프의 내벽으로의 열 전달에 도움이 됩니다. finned)는 이코노마이저, 즉 sprial finned 이코노마이저의 가열 표면인 튜브 그룹으로 구성됩니다.
명세서
| 설명 | 이코노마이저 |
| 재료 | 합금강, 탄소강, SA210C, SA213T22 등 |
| 재료 표준 | ASTM, EN 또는 ISO 등 |
| 치수 | 커스터마이징 |
| 무게 |
최소: 10톤 최대:1000톤 |
| 제련 과정: | EF+LF + VD |
| 프로세스 | 재료 → 주괴 → 열간/냉간 압연 → 열처리(Normalizing+ Tempering) → 검사 → 황삭 → UT → 2차 열처리 → 마무리 가공 → 검사 |
| UT 표준 | ASTM A388 또는 EN10228 등 |
애플리케이션
일반적인 상업 및 산업 응용 분야에서 보일러 작동 중에 연료 발열량의 약 10-20%가 스택 가스와 함께 대기로 배출됩니다.굴뚝 이코노마이저는 이러한 굴뚝 가스 에너지 손실의 상당 부분을 회수하여 보일러 시스템 효율을 크게 향상시키도록 설계되었습니다.이코노마이저를 선택할 때 몇 가지 고려 사항이 있습니다.
• 가스 측 압력 강하.보일러 스택에 추가된 배압은 연소 공기 팬 처리 능력에 영향을 미칩니다.이코노마이저와 연소 공기 팬의 크기는 적절한 시스템 작동 및 용량을 보장하기 위해 적절해야 합니다.
• 급수 온도.이코노마이저의 급수는 탈기되어야 하며 온도 설정점은 튜브 부식을 방지하기 위해 최소 220oF입니다.
• 물 측 압력 강하.급수 펌프는 이코노마이저 압력 강하를 수용할 수 있는 크기여야 합니다.또한 이코노마이저를 통한 적절한 유량을 보장하기 위해 연속 조절 급수 시스템이 필요합니다.

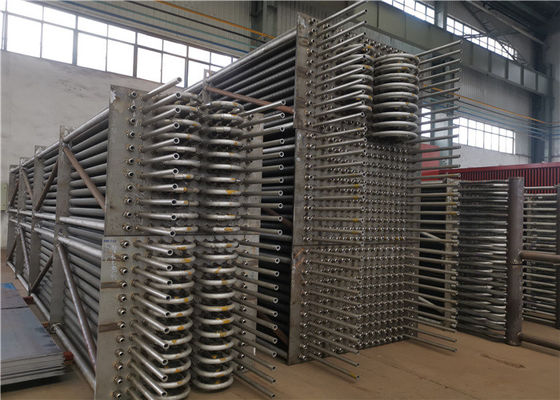

이코노마이저 워크샵
