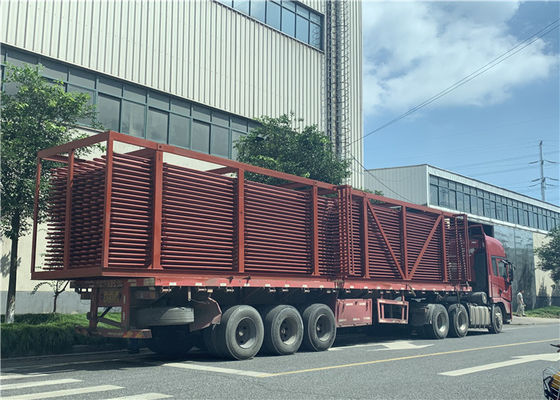

우두머리를 가진 자연적인 순환 탄소 강철 탄미익 관 이코노마이저
제품 세부정보
| 재료: | 탄소강 | 용법: | 발전소/CFB 보일러 |
|---|---|---|---|
| 유형: | 자연 순환 | 구조: | 핫/워터 튜브 |
| 산출: | 온수/증기 | 연료: | 석탄/가스/석유, 수열 |
| 강조하다 |
탄소강 핀 튜브 이코노마이저,자연 순환 핀 튜브 이코노마이저,헤더가 있는 핀 튜브 이코노마이저 |
||
제품 설명
자연적인 순환의 보일러를 위한 우두머리를 가진 탄소 강철 보일러 이코노마이저 탄미익 관 이코노마이저
제품 설명
·보일러 이코노마이저는 배출된 배가스를 재사용하여 보일러로 유입되는 급수를 예열합니다.
·기본적으로 소형 열교환기인 이코노마이저는 보일러 성능을 향상시키면서 연료 효율을 높입니다.
·포집된 연도 가스를 통해 급수 온도를 급격히 증가시킴으로써 이코노마이저는 증기 생성 및 응답 시간에서도 상당한 개선을 제공합니다.
기술 사양
재료 구조
나선형 핀 튜브, 입구 및 출구 헤더, 벤드, 프레임 및 기타 보조 장치로 구성됩니다.
구조 배열
인라인/엇갈린 배열.
기능
(1) 이코노마이저는 보일러와 같은 증기 발생 시스템입니다.엔진 실린더의 배기 가스가 배기 밸브를 통해 배출되면 보일러로 이동하여 물을 가열하여 증기를 생성합니다.
(2) 그 가스는 이코노마이저를 거친 후 남은 배기가스 온도는 이코노마이저에서 물을 가열한다.증기 발생에 도움을 주어 효율을 높이고 연료 소비를 절감합니다.
(3) 이코노마이저는 보일러 배기의 폐열을 사용합니다. 그렇지 않으면 대기 중으로 손실되어 보일러에 공급되는 물을 (대부분의 경우) 예열합니다. 이는 보일러 효율을 개선하고 연료 비용을 절감합니다.
다양성
유틸리티 보일러 이코노마이저
| 1 | HDB는 보일러의 고압 증기에서 전기를 생산하기 위해 석탄, 목재, 기름 또는 기타 고체 연료로 연료를 공급하는 보일러를 포함하는 유틸리티 보일러용 이코노마이저를 생산합니다. |
| 2 | 이 이코노마이저는 일반적으로 보일러의 후방 통로에 위치하며 튜브가 수평으로 향하도록 배치됩니다. 보일러 급수는 이코노마이저 회로를 통해 가스 흐름의 반대 방향(역류라고 함)으로 흐릅니다. |
| 삼 | 회분 오염을 최소화하기 위해 일반적으로 베어 튜브가 사용되지만 일부 보일러 OEM은 나선형 또는 긴 핀이 있는 핀 튜브가 있는 이코노마이저를 설계합니다. |
| 4 | HDB는 베어, 나선형 핀 또는 긴 핀 튜브가 있는 이코노마이저 요소를 생산할 수 있으며 원하는 경우 장치를 다른 튜브 유형 중 하나로 다시 설계할 수 있습니다.HDB는 또한 모든 유틸리티 보일러 이코노마이저의 교체 헤더를 제작할 수 있습니다. |
패키지 보일러 이코노마이저
| 1 | HDB는 Optimus 엔지니어가 황산 플랜트 이코노마이저 및 과열기를 설계할 때 최대한 활용하는 고유한 제조 기능을 갖추고 있습니다. |
| 2 | 이것은 종종 Optimus 장치가 더 높은 열 전달 효율을 위해 구성될 수 있도록 하여 요구되는 표면적을 줄여 결과적으로 더 낮은 가격의 제품을 만듭니다. |
| 삼 | HDB는 현장 기능을 활용하여 튜브 지느러미 및 구부리기, 헤더 가공 및 제작, 튜브 시트 드릴링, 모든 케이싱 재료 절단 및 준비, 모든 압력 부품 및 케이싱 용접을 수행합니다. |
| 4 | 이를 통해 HDB는 제조 순서와 일정을 더 잘 제어할 수 있어 정시 납품 성과라는 놀라운 기록을 달성할 수 있었습니다. |
HRSG 이코노마이저
| 1 | 오늘날의 HRSG 모듈용 이코노마이저는 수직으로 매달린 핀튜브로 구성됩니다.HDB는 거의 모든 HRSG OEM 회사를 위해 이코노마이저 코일을 제작했으며 각각의 고유한 기능을 이해하고 있습니다. |
| 2 | 많은 경우 유틸리티는 헤더와 튜브 벤드 내부의 유동 가속 부식(FAC)에 저항하는 데 도움이 되도록 일반 탄소강에서 합금 소재로 이코노마이저를 업그레이드하기를 원합니다. |
| 삼 | HDB는 핀튜브 핀 고정, 헤더 제작, 코일 번들 조립부터 모든 재료를 준비하고 모든 압력 부품 및 부착 용접을 수행하기 때문에 이코노마이저 제작을 위한 원스톱 샵입니다. |
제조 및 허용 기준
| · | JB/T6512 "고주파 저항 용접 나선형 핀 튜브 제조 기술 조건을 가진 보일러" |
| · | HG/T3181 "고주파 저항 용접 나선형 핀 튜브" |
| · | JB/T6511 "나선형 핀 튜브 테스트 기술 조건." |
| · | JB1611 "보일러 튜브 갈기 상자 조립 조건" |
| · | JB/T1612 "보일러 압력 제조 조건." |
| · | JB16I3 "보일러 압력 부품 용접 조건." |
매개변수
| 이름 | 이코노마이저 |
| 지느러미 붙은 관의 명세 | 단위(mm) |
| 베어 파이프(od) | 25-165 |
| 베어 파이프(두꺼운) | 2-8 |
| 지느러미 두께 | 0.6-3.0 |
| 핀 높이 | 5-30 |
| 핀 튜브 스레드 피치 | 5-30 |
| 핀 튜브 길이 | ≤12000 |
*참고:HD BOILER는 고객의 요구 사항에 따라 특수 유형의 이코노마이저를 맞춤 제작할 수 있습니다.
보일러 이코노마이저의 기능
이코노마이저의 기능을 다음과 같이 합산할 수 있습니다.
1. 연료절감 : 이코노마이저는 보일러 후면에 위치한다.이렇게 하면 연기와 가스 온도를 낮추어 연료를 절약할 수 있습니다.
2. 스팀 드럼의 작업 조건 개선: 이코노마이저로 인해 스팀 드럼에 들어갈 때 급수 온도가 증가합니다.급수와 스팀 드럼 벽 사이의 온도 차이와 스팀 드럼 열 응력을 줄여 스팀 드럼의 작업 조건을 개선하고 서비스 수명을 연장합니다.
3. 보일러 제조 비용 절감: 급수는 보일러 이코노마이저에서 가열됩니다.일부 고가의 고온 수벽 패널을 대체하기 위해 보일러 이코노마이저로 저온 예비 부품을 사용하면 보일러 제조 비용이 절감됩니다.
