탄소강 ASME SA178 9000mm 과열기 코일

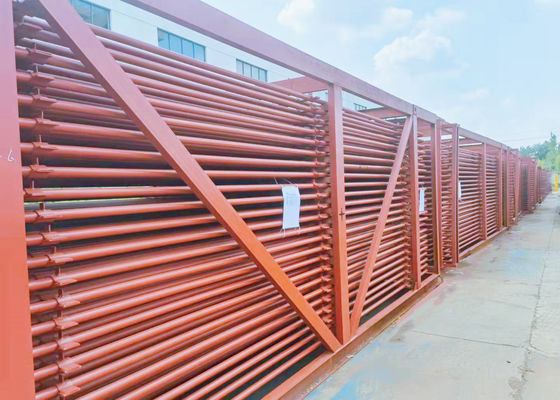

탄소강 ASME SA178 60x4.6x9000mm 과열기 코일은 컨테이너로 배송됩니다.

매개변수: 과열기 코일

작동 원리

과열기는 포화온도의 증기를 보일러에 의해 과열기로 가열하는 부분입니다.과열기라고도 합니다.
과열기는 열전달 방식에 따라 대류형, 복사형 및 반복사형으로 나눌 수 있습니다.
구조의 특성에 따라 구불구불한 관 유형, 스크린 유형, 벽 유형 및 벽 유형으로 나눌 수 있습니다.
그것들은 모두 다수의 평행 파이프와 입구 및 출구 매니폴드로 구성됩니다.
대부분의 산업용 보일러에는 과열기가 없습니다. 많은 산업 공정 및 유틸리티에 포화 증기만 필요하기 때문입니다.
과열기는 일반적으로 발전소, 기관차 및 선박 보일러에 설치되어 전체 증기 발전소의 열효율을 향상시킵니다.

제품 소개

Reheater는 실제로 작업 후 저압 증기를 가열하여 특정 온도에 도달하는 증기 과열기의 일종입니다.재열기의 역할은 발전소 순환의 열효율을 더욱 향상시키고 증기 터빈의 마지막 단 블레이드의 증기 온도를 허용 범위 내로 제어합니다.
재열기는 증기 터빈의 증기를 과열 증기로 변환하는 보일러입니다.
재열기에는 두 가지 기능이 있습니다. 하나는 수증기의 수분을 줄이는 것인데, 이는 터빈 블레이드를 보호하는 데 도움이 됩니다.
둘째, 증기 터빈의 상대 및 절대 내부 효율을 향상시킬 수 있습니다.

세부

• 과열기

일반적으로 30 ~ 60mm입니다. 가장 일반적인 유형의 유동 과열기는 구불구불한 관입니다. 그것은 더 집중적인 관 그룹을 가지고 있으며 연도 가스 온도의 450 ~ 1000 ℃ 연도, 수직 및 측면 침식의 연도 가스를 장식합니다. 연도 가스는 주로 대류에 의해 파이프로 열을 전달하고 열의 일부는 복사에 의해 흡수됩니다. 판형 과열기는 복사에 속하는 로 상부 또는 출구에 배열된 복수의 튜브 스크린으로 구성됩니다. 반 복사형 과열기. 전자는 노 화염에서 복사열을 흡수하고 후자는 일부 대류열도 흡수합니다. 10 mpa 이상의 발전소 보일러에서는 스크린 유형과 구불구불한 유형 과열기가 일반적으로 열 흡수를 증가시키는 데 사용됩니다. 벽 노의 내벽에 적용된 과열기는 거의 사용되지 않는 복사 과열기입니다. 벽걸이 형 과열기는 대용량 발전소 보일러에 사용되어 용광로 상단 및 대류 층의 벽을 형성합니다.ue. 그림은 여러 과열기의 배열을 보여줍니다. 과열기가 있는 소용량 산업용 보일러는 단일 단계 과열기에서만 요구 사항을 충족할 수 있습니다.

• 재가열기

재열기 레이아웃은 대류, 복사 및 반 복사를 포함한 과열기 레이아웃을 따릅니다.

대류 재가열기는 역류, 하류 흐름 및 혼합 흐름, 단일 코일, 이중 코일, 다중 코일, 평행 및 지그재그형, 수직 및 수평 유형, 전면 벽과 평행하고 전면 벽에 수직이 있습니다. 대류 재가열기가 주요 재가열기입니다. 대류열을 흡수하는 것.

복사 재가열기는 노 복사를 흡수하는 재가열기를 말합니다.

반복사 재가열기(판형 과열기)는 노에서 더 많은 복사열을 흡수하는 재열기를 말합니다(총 열의 1/2 이상).

재열기의 재료 선택 원리는 과열기의 재료 선택 원리와 동일합니다.재가열 증기는 과열기보다 냉각 능력이 떨어지므로 설계 벽 온도는 일반적으로 같은 온도 수준의 과열기보다 높습니다. 고온 재열기의 금속관은 일반적으로 합금강(합금을 5% 이상 함유한 금속관)으로 만듭니다. 요소).예: 12CrlMoV, 강철 102, sa213-t91, sa213-tp304, sa213-tp347 등

꾸르 회사

Hua Dong Boiler는 American Covanta Energy Company, AMEC Foster Wheeler Company, ALSTOM, Oriental Boiler Limited by Share Ltd., Harbin electric LLC, Wuxi Hua Guang Boiler Co를 포함한 국내외 보일러 제조업체 및 에너지 회사의 주요 자격을 갖춘 공급업체가 되었습니다. , Ltd., Hangzhou Boiler Group Co., Ltd.
