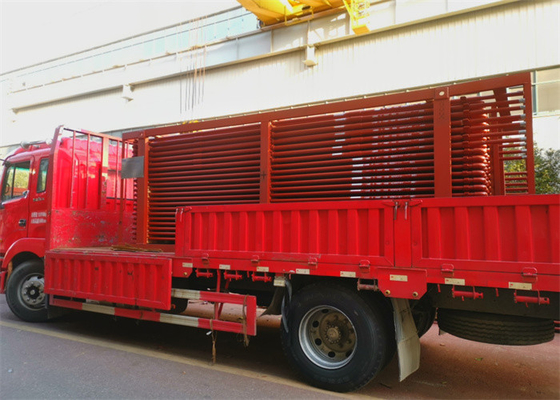

HRSG를 위한 스테인레스 강 TP304 65x6x6000mm 재열기 코일

슈퍼 히터 및 스테인리스 스틸 TP304 65x6x6000mm를 가진 재 히터 HRSG

매개 변수: 초열기 및 재열기

작동 원칙

슈퍼 히터 (superheater) 는 배열 온도에서 보일러에 의해 슈퍼 히터로 증기를 가열하는 부분이다.
슈퍼 히터는 열 전달 방식에 따라 컨벡션 유형, 방사성 유형 및 반 방사성 유형으로 나눌 수 있습니다.
구조의 특성에 따라 뱀관 유형, 스크린 유형, 벽 유형 및 벽 유형으로 나눌 수 있습니다.
그들은 모두 여러 평행 파이프와 입구 및 출구 다양성으로 구성됩니다.
대부분의 산업용 보일러에는 슈퍼 히터가 없기 때문에 많은 산업 프로세스와 유틸리티는 포화 증기만을 필요로합니다.
초열기는 일반적으로 발전소, 기관차 및 해상 보일러에 설치되어 전체 증기 발전소의 열 효율을 향상시킵니다.

제품 소개

재열기는 실제로 작업 후 저압 증기를 가열하고 특정 온도에 도달하는 증기 슈퍼 히터의 일종입니다.재열기의 역할은 발전소의 순환의 열 효율을 더 향상시킵니다., 그리고 증기 터빈의 마지막 단계 블레이드의 증기 온도를 허용 범위 내에서 제어합니다.
재열기는 증기 터빈에서 증기를 과열 증기로 변환하는 보일러이다.
재열기는 두 가지 기능을 합니다. 하나는 수증기의 습도를 줄이는 것입니다. 이것은 터빈 블레이드를 보호하는 데 도움이 됩니다.
둘째, 증기 터빈의 상대적 및 절대적인 내부 효율을 향상시킬 수 있습니다.

세부 사항

• 슈퍼 히터

일반적으로 30 ~ 60mm. 흐름 슈퍼 히터 가장 일반적인 유형은 뱀 파이프입니다. 그것은 더 집중적인 파이프 그룹을 가지고, 450 ~ 1000 °C의 연소 가스 온도의 연소,수직 및 측면 침식으로 인한 연소 가스.연기가스는 주로 통류로 열을 파이프로 전달하고 열의 일부는 방사선으로 흡수됩니다.판형 초열기는 여러 개의 튜브 스크린으로 구성됩니다.오븐 상부 또는 출구에 배치되어 있습니다., 방사선 또는 반 방사선 유형의 초열기로 속합니다. 전자는 오븐 화염의 방사열을 흡수하고 후자는 또한 일부 공류 열을 흡수합니다.10mPa 이상의 발전소 보일러, 스크린형과 뱀형 슈퍼 히터 모두 열 흡수를 높이기 위해 일반적으로 사용됩니다. 오븐의 내부 벽에 적용 된 벽 슈퍼 히터는 방사성 슈퍼 히터입니다.거의 사용되지 않습니다.벽에 장착된 슈퍼 히터 는 큰 용량 발전소 보일러에서 오븐 상단과 공류 연기의 벽을 형성하는 데 사용됩니다. 그림은 여러 슈퍼 히터의 배열을 보여줍니다.슈퍼 히터와 함께 용량이 작은 산업 보일러는 단 단계 슈퍼 히터와 함께 요구 사항을 충족 할 수 있습니다.

• 재열기

재온난화 레이아웃은 컨벡션, 방사선 및 반 방사선을 포함한 슈퍼 히터 레이아웃을 따릅니다.

컨벡션 재열기는 역류, 하류 및 혼합류, 단일 스핀, 이중 스핀, 다스핀, 병렬 및 단계, 수직 및 수평 유형,앞 벽에 평행하고 앞 벽에 세로컨벡션 히터 (convection heater) 는 컨벡션 열을 흡수하는 주요 히터입니다.

방사성 재열기는 오븐 방사선을 흡수하는 재열기를 의미합니다.

반사광 열기 (반사광 열기) 는 오븐에서 더 많은 방사선을 흡수하는 열기 (총 열의 1/2 이상) 를 의미합니다.

재열기의 재료 선택 원칙은 슈퍼 히터와 동일합니다. 재열 증기가 냉각 능력에서 슈퍼 히터보다 열등하기 때문에,설계 벽 온도는 일반적으로 같은 온도 수준의 슈퍼 히터보다 높습니다.고온 재열기의 금속 튜브는 일반적으로 합금강으로 만들어집니다. 예를 들어 12CrMoV, 강철 102, sa213-t91, sa213-tp304,sa213-tp347, 등등

쿠르 회사

화동 보일러는 미국 코반타 에너지 회사, AMEC 포스터 휠러 회사, ALSTOM을 포함한 국내외 보일러 제조업체 및 에너지 회사의 주요 자격을 갖춘 공급업체로 자리 잡았습니다.,오리엔탈 보일러 리미티드 바이 셰어 (Share Ltd.), 하빈 일렉트릭 LLC, 우시 후아 광 보일러 (Wuxi Hua Guang Boiler Co., Ltd.), 헝저우 보일러 그룹 (Hangzhou Boiler Group Co., Ltd.)
