증명된 동력화차 물 튜브 보일러 절약 장치 TUV
제품 세부정보
| 재료: | 탄소강 / 스테인레스 강 Etc | 애플리케이션의 범위: | 동력화차, 삶, 인더스트리얼 |
|---|---|---|---|
| 타입: | 자연 순환 / 한 번 통과하여 | 증명서: | ISO, ASME |
| 출력: | 뜨거운 물 / 증기 | 연료: | 석탄 / 가스 / 연유, 물 열 |
| 강조하다 |
보일러 절약 장치를 통하여 한때,물 튜브 절약가를 통하여 한때,TUV 동력화차 절약가 |
||
제품 설명

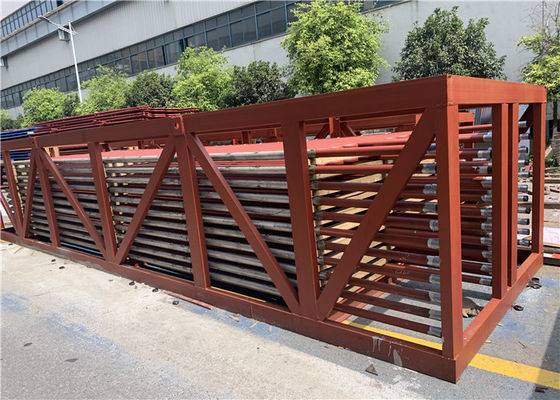

동력화차 물 관 보일러 예비 품목 보일러 이코노마이저 ASME 기준
제품 소개
우리는 보일러 이코노마이저, 베어 튜브 이코노마이저, H 핀 튜브 이코노마이저 및 나선형 핀 튜브 이코노마이저의 세 가지 유형을 제조할 수 있습니다.H-핀 튜브 이코노마이저는 H-핀 튜브로 구성된 고효율 열교환기 이코노마이저입니다.
베어 튜브 이코노마이저와 비교할 때 H-핀 튜브 이코노마이저는 열교환 영역을 확장하고 튜브 수를 줄일 수 있습니다.또한 연도 가스 흐름 속도와 마모를 줄이기 위해 연도 가스 흐름 영역을 늘릴 수 있습니다.
H 핀 튜브는 긴 튜브 행에 맞는 높은 강성을 가진 이중 H 핀 튜브로 만들 수 있습니다.
나선형 지느러미 이코노마이저는 새로 설계된 열 전달 장비로, 심각한 마모와 짧은 서비스 시간을 극복하기 위해 나선형 핀 튜브로 구성됩니다.
사양
| 설명 | 보일러 이코노마이저 |
| 재료 | 합금강(SA213T22), 탄소강(SA210C ) 등. |
| 재료 표준 | ASTM, EN 또는 ISO 등 |
| 치수 | 커스터마이징 |
| 무게 | 최소: 10톤 최대: 200톤 |
|
조작 프로세스 |
재료 → 주괴 → 열간 / 냉간 압연 → 열처리 (Normalizing + Tempering) → 검사 → 굽힘 튜브 → 조립 → 검사 → RT → 열처리 (어닐링) → 수압 시험 → 도장 → 포장 |
기술 사양
1.건축구조
심각한 H 형 지느러미 붙은 튜브, 입구 및 출구 헤더, 벤드, 프레임 및 기타 보조로 구성됩니다.
2. 구조배치
인라인/엇갈린 배열.
기능
1. 고온 가스에서 열을 흡수하고 배기 가스 온도를 낮추고 가스 소비를 줄이고 연료를 절약하십시오.
2. 급수는 스팀 드럼에 들어가기 전에 이코노마이저에서 가열되므로 가열 표면에서 급수의 열 흡수를 줄여 비용이 많이 드는 증발 가열 표면 대신 이코노마이저를 사용하고 비용을 절감할 수 있습니다.
3. 이코노마이저는 급수 온도를 높이고 급수가 증기 드럼에 들어갈 때 벽 온도 편차가 감소하고 열 응력이 accodingly 감소하고 드럼의 작동 수명을 연장합니다.
다양성
유틸리티 보일러 이코노마이저
| 1 | HDB는 보일러의 고압 증기에서 전기를 생산하기 위해 석탄, 목재, 기름 또는 기타 고체 연료로 연료를 공급하는 보일러를 포함하는 유틸리티 보일러용 이코노마이저를 생산합니다. |
| 2 | 이 이코노마이저는 일반적으로 보일러의 후방 통로에 위치하며 튜브가 수평으로 향하도록 배치됩니다. 보일러 급수는 이코노마이저 회로를 통해 가스 흐름의 반대 방향(역류라고 함)으로 흐릅니다. |
| 삼 | 회분 오염을 최소화하기 위해 일반적으로 베어 튜브가 사용되지만 일부 보일러 OEM은 나선형 또는 긴 핀이 있는 핀 튜브가 있는 이코노마이저를 설계합니다. |
| 4 | HDB는 베어, 나선형 핀 또는 긴 핀 튜브가 있는 이코노마이저 요소를 생산할 수 있으며 원하는 경우 장치를 다른 튜브 유형 중 하나로 다시 설계할 수 있습니다.HDB는 또한 모든 유틸리티 보일러 이코노마이저의 교체 헤더를 제작할 수 있습니다. |
패키지 보일러 이코노마이저
| 1 | HDB는 Optimus 엔지니어가 황산 플랜트 이코노마이저 및 과열기를 설계할 때 최대한 활용하는 고유한 제조 기능을 갖추고 있습니다. |
| 2 | 이는 종종 Optimus 장치가 더 높은 열 전달 효율을 위해 구성될 수 있도록 하여 요구되는 표면적을 줄여 결과적으로 더 저렴한 제품을 만들 수 있습니다. |
| 삼 | HDB는 현장 기능을 활용하여 튜브 지느러미 및 구부리기, 헤더 가공 및 제작, 튜브 시트 드릴링, 모든 케이싱 재료 절단 및 준비, 모든 압력 부품 및 케이싱 용접을 수행합니다. |
| 4 | 이를 통해 HDB는 제조 순서와 일정을 더 잘 제어할 수 있어 정시 납품 성과라는 놀라운 기록을 달성할 수 있었습니다. |
HRSG 이코노마이저
| 1 | 오늘날의 HRSG 모듈용 이코노마이저는 수직으로 매달린 핀튜브로 구성됩니다.HDB는 거의 모든 HRSG OEM 회사를 위해 이코노마이저 코일을 제작했으며 각각의 고유한 기능을 이해하고 있습니다. |
| 2 | 많은 경우 유틸리티는 헤더 및 튜브 벤드 내부의 유동 가속 부식(FAC)에 저항하는 데 도움이 되도록 일반 탄소강에서 합금 재료로 이코노마이저를 업그레이드하기를 원합니다. |
| 삼 | HDB는 핀튜브 핀 고정, 헤더 제작, 코일 번들 조립부터 모든 재료를 준비하고 모든 압력 부품 및 부착 용접을 수행하기 때문에 이코노마이저 제작을 위한 원스톱 샵입니다. |
*참고:HD BOILER는 고객의 요구 사항에 따라 특수 유형의 이코노마이저를 맞춤 제작할 수 있습니다.
테스트
| 1 | 최신형 'U' 벤딩 머신은 튜브의 정밀 냉간 벤딩에 사용됩니다. |
| 2 | 굽힘은 모든 종류의 열교환기, 콘덴서, 이코노마이저, 스테인리스 스틸 이음매 없는 보일러 튜브 및 용접으로 수행됩니다. |
| 삼 | 'U' 벤딩 튜브에 이어 수압 테스트를 거쳤고 요청 시 응력이 완화되었습니다. |
| 4 | 또한 굽힘 부분의 두께 감소를 결정하기 위해 목업 조각이 준비됩니다. |
| 5 | 굴곡 부분에 대한 염료 침투 테스트는 균열, 결함 또는 모든 유형의 결함을 감지하기 위해 수행됩니다. |
| 6 | 운송 중 손상을 방지하기 위해 특수 포장이 제공됩니다. |
제품 하이라이트
