여러가지 헤더와 베이스 튜브 SA192 보일러 막의 벽

ASME 표준 기반 튜브 SA192는 여러가지 헤더와 보일러 막의 벽을 만들었습니다

제품 소개

물 벽 패널은 보일러 모퉁이 주위에 배열되는 스틸 튜브의 줄수로 구성되는 보일러의 주요 전열면입니다. 내부는 유동수 또는 증기이고 주로 노에서 고온 연소 결과물의 방사열을 흡수하면서, 외부가 보일러의 노에서 화염의 열을 받아들입니다. 작동유체는 그 안에서 상승하고, 열에 의해 증발합니다.

우리의 회사가 제조하는 주요 물의 종류 벽판지는 막의 벽입니다.

막 물 벽은 파이프와 팔로 구성되는 밀폐 구조입니다.장점은 노에 더 덜 공기 누출입니다 ; 파이프 부설 벽, 철골 구조물 위의 더 적은 하중과 보일러의 낮은 비용을 사용할 수 있습니다 ; 서스펜션 구조를 사용하고 열팽창 시스템, 대규모 메커니즘 생산, 높은 국회 금리에 적합하, 낮은 축열 능력을 향상시키고 스타-업과 종료 시간을 줄이도록 쉽습니다. 단점은 제조 절차가 복잡하다는 것입니다. 얇은막 물 벽은 종종 대용량, 고온과 고압 보일러에서 사용됩니다.

다른 제조 절차에 따르면, 얇은막 물 벽은 3 종류로 분할될 수 있습니다 :1.rolled 핀 관은 덜 용접 작업량으로 가로행에서 용접되지만 핀 관이 비쌉니다. 2.bare 강관과 핀 (평형강)은 낮은 재료비를 가지고 있는 가로행에서 용접되고, 쉽게 다양한 피치를 위한 요구조건을 충족시킬 수 있지만, 그러나 평형강이고 정밀도와 equipment.3을 완성하는 것 요구합니다.노출 튜브 용융 용접, 관 사이의 핀은 용접선을 충전함으로써 형성되고, 대부분 관 사이의 작은 피치를 위해 사용됩니다. 얇은막 물 벽의 관 사이의 피치는 보일러압과 노 열부하와 같은 요인과 관련됩니다, 보통 선적 일에가 1.2-1.5 입니다.

상술

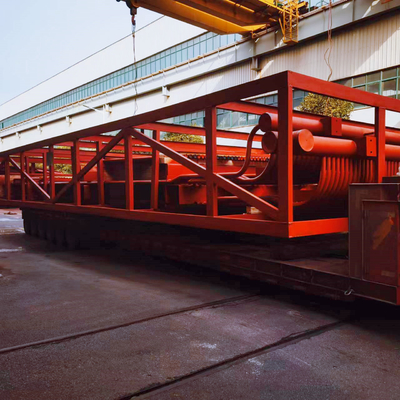

위쪽에 사진은 아래 상술에 대한 상세와 한 파키스탄 공사를 위한 막의 벽입니다 :
