제품 세부정보
| 소재: | 탄소 강철 | 처리: | 전기적 용광로 |
|---|---|---|---|
| 유압 시험: | 받아들여 | 관두께: | 적용 가능합니다 |
| 타원형: | 점검 | 조건: | 새로운 |
| 강조하다 |
증기 보일러 슈퍼 히터 열 교환기,재열기 열 교환기,고효율 보일러 슈퍼 히터 및 재 히터 |
||
제품 설명

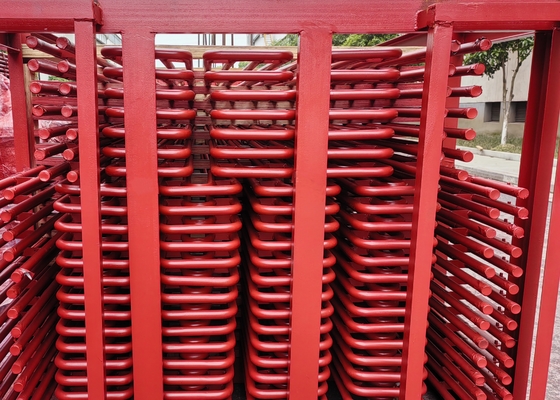

증기 보일러 열 교환기 고효율의 보일러 슈퍼 히터 및 재 히터
제품 정보
재열기
증기의 재열은 부분적으로 팽창한 증기를 (터빈의 고압 실린더의 끝에서) 추출하고, 차가운 재열 파이프로 보일러로 다시 가져가는 것을 포함한다.가열된 증기와 같은 온도 또는 더 높은 온도로 가열, 그리고 뜨거운 재열 파이프에서 터빈으로 돌아갑니다. 하드웨어 측면에서, RH 시스템은
| • 터빈 에서 보일러 로 가는 차가운 재열 파이프 |
| • 차가운 재열 파이프 에 있는 안전 밸브 |
| • 추운 재열 파이프 또는 연결 파이프에 설치된 비상 스프레이 물 온도 조절 시스템 |
| • 입구 및 출구 헤더 를 갖춘 재열기 |
| • 보일러 에서 터빈 으로로 온난 한 재열 파이프 |
슈퍼 히터
| 서브크리틱 보일러에서 SH는 주 증기 헤더와 증기 드럼 사이에 있으며 |
| • 배 배에서 SH 입구 헤더로 증기를 운반하는 포화 튜브 (SH 튜브가 배에 직접 연결되지 않을 때) |
| • 각종 입구 및 출구 헤더와 함께 슈퍼 히터 은행 |
| • STC 에 대한 온도 조절 장치 |
| • 모든 장착 장치와 함께 주 증기 헤더 및 주 증기 정지 밸브 (MSSV) 로 종료 |
| 증기 드럼에서 증기가 주 증기 헤더로 흐르며, 과열과 고장을 방지하기 위해 모든 조건에서 SH 튜브에 흐르는 것을 보장하기 위해 두 개의 사이에는 밸브가 없어야합니다. |
| 1 | 증기 순환의 효율은 증기 압력과 온도와 재열로 인해 향상됩니다. |
| 2 | 증기의 과열과 재열 모두 가능한 한 높아야 합니다. 증기 압력 120bar 이상에서는, 초열의 20°C 증가에 따라 주기 효율이 1% 향상됩니다. |
| 3 | 따라서 터빈의 금속과 일치하는 각 압력 대역에 높은 초열이 바람직합니다. |
건축물
액체 컨테이너에 뱀 튜브를 몰입합니다. 뱀의 내부는 액체입니다.액체는 파이프의 하단 끝에서 파이프의 상단 끝으로 공급되어야 합니다.스파이프 튜브에 증기가 들어가면, 튜브에 차가운 액체가 축적되기 때문에 물 망치와 막힘을 피하기 위해,증기가 위에서 들어오고 응 condenseate는 밑에서 방출됩니다..
잠수 코일 열 교환기의 구조는 두 가지 유형으로 나눌 수 있습니다: 분리 할 수 없습니다.포장 높이 및 사용 된 재료가착재료의 선택은 압력, 온도 및 장비의 매체의 특성으로 결정될 수 있습니다.
기능
잠수 코일 열 교환기, 일반적으로 냉각, 응축 또는 가열, 냉각 및 튜브 외부의 매체의 증발에 사용됩니다.
그것의 장점은 간단한 구조, 저렴한 비용 및 편리한 운영 및 관리입니다.그것은 종종 작은 열 전송 영역을 가진 원자로에서 열 전송 구성 요소로 사용됩니다..
단점: 일반적으로 컨테이너 내의 중간 속도는 매우 낮기 때문에 파이프 밖의 열 전달 계수는 작습니다.컨테이너의 모든 장소의 넘치는 정도가 대략 비슷합니다., 따라서 평균 온도 차이는 크지 않으므로 열 전달 효과는 약합니다. 장비는 부피가 크았습니다. 큰 열 교환 면적을 가진 열 교환기로 사용할 수 없습니다.
소재
슈퍼 히터 & 히터의 재료는 철 파이프, 구리 파이프, 다른 비철 금속, 세라믹 파이프, 그래피트 파이프 등입니다.
워크샵
